Принцип действия весов основан на электромагнитной компенсации массы взвешиваемого груза, создаваемой системой автоматического уравновешивания. Электрический сигнал изменяется пропорционально изменению массы и преобразуется в цифровой код. Результаты выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу (ГП), грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.

Взвешивающий модуль оснащается ветрозащитной стеклянной витриной. Весы имеют последовательный защищенный интерфейс передачи данных RS-232 либо USB.

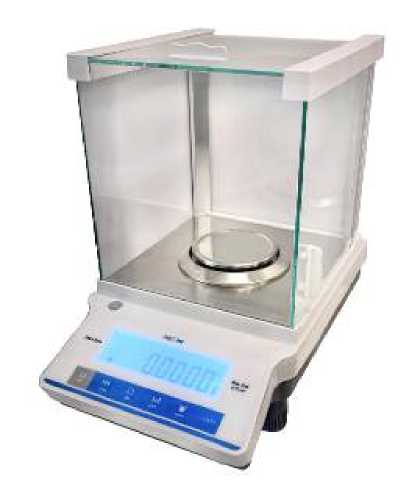

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки на нуль и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - вспомогательное показывающее устройство (Т.2.5);

• - взвешивание в различных единицах измерения массы (2.1);

• - запоминающее устройство (4.4.6);

• - полуавтоматическое устройство юстировки чувствительности (4.2.5);

Весы оснащены устройством автоматической калибровки внутренней гирей (за исключением модификации СВЛ/1-20203).

Весы выпускаются в десяти модификациях, отличающихся метрологическими характеристиками. Обозначение модификаций весов имеет вид СВЛ/1-[1][2] где:

СВЛ/1 - обозначение типа весов;

• [1] — условное обозначение максимальной нагрузки (Мах) в г.:

60 - 60; 120 - 120; 220 - 220; 320 - 320; 520 - 520; 620 - 620; 1020 - 1020; 1520 - 1520; 2020 - 2020;

• [2] — условное обозначение действительной цены деления d в г.:

3 - 0,001; 4 - 0,0001; Маркировочная табличка весов выполнена в виде наклейки, крепится на боковой части корпуса весов и содержит следующие основные данные:

• - наименование изготовителя;

• - обозначение типа;

• - класс точности;

• - значение максимальной нагрузки Max;

• - значение минимальной нагрузки Min;

• - поверочный интервал e;

• - действительное значение цены деления d;

• - диапазон рабочих температур, ^оС;

• - знак утверждения типа.

• - серийный номер (наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр).

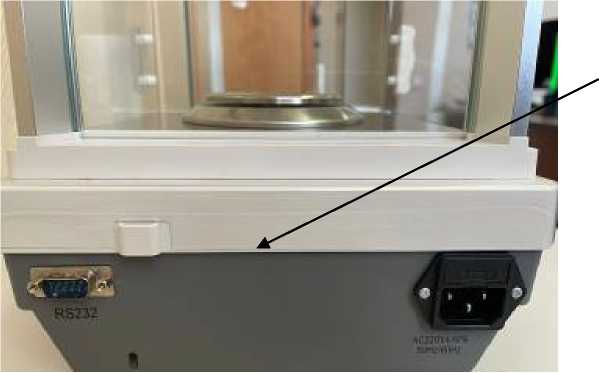

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Место пломбировки корпуса в виде наклейки в месте соединения половинок корпуса

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа.

Нанесение знака поверки на весы не предусмотрено.

Таблица 5 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические - характеристики
