Номер по Госреестру СИ: 95709-25
95709-25 Оборудование измерительное стенда СИАКБ
(СИАКБ)
Назначение средства измерений:
Оборудование измерительное стенда СИАКБ (далее - оборудование или ОИ СИАКБ) предназначено для измерений силы и напряжения постоянного электрического тока, сопротивления постоянному электрическому току, температуры составных частей оборудования и окружающей среды, времени заряда и разряда аккумуляторных батарей (далее - АКБ) и их модулей при испытаниях АКБ для беспилотных летательных аппаратов.

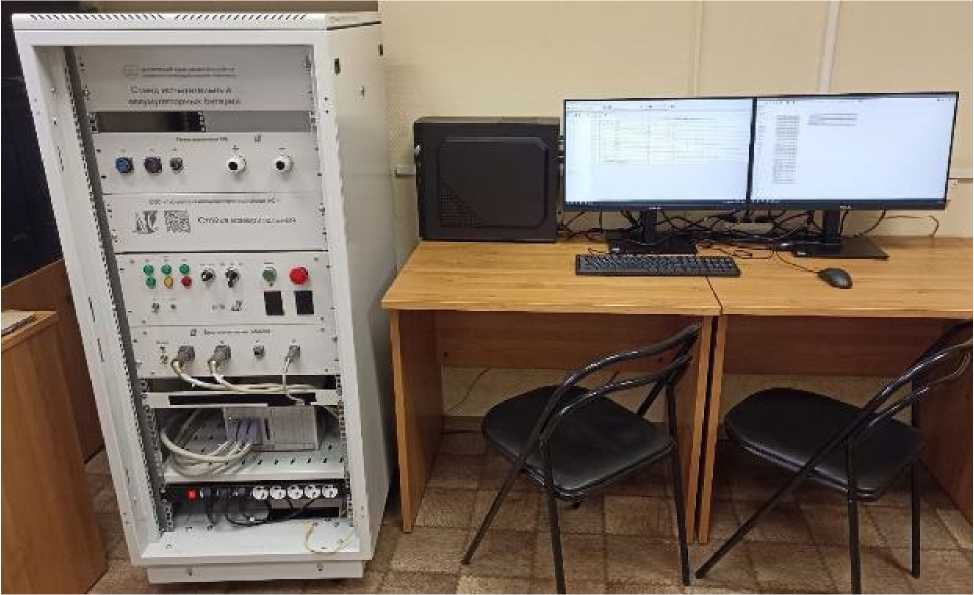

Внешний вид.
Оборудование измерительное стенда СИАКБ
Рисунок № 1
Общие сведения
Дата публикации - 30.06.2025
Срок свидетельства -
Номер записи - 9f7a4118-e3d4-e0af-517f-edf66c79a5a7
ID в реестре СИ - 1426416
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИАКБ, МП5,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)»
Страна - РОССИЯ
Населенный пункт - 27474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1228 от 2025.06.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Оборудование измерительное стенда СИАКБ (СИАКБ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95709-25 |
Оборудование измерительное стенда СИАКБ, СИАКБ Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (РОССИЯ 27474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А) |
ОТ МП |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Оборудование измерительное стенда СИАКБ (СИАКБ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «Метрология» (RA.RU.312933) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Оборудование измерительное стенда СИАКБ (СИАКБ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ОИ СИАКБ включает общее и функциональное ПО, обеспеченное сертификатом цифровой подписи.
В состав общего ПО входит операционная система Windows 10 Pro и система управления базами данных Microsoft SQL Server 2012.
Функциональное ПО состоит из программного комплекса ACTest.
Метрологически значимой частью ПО являются программные модули ACTest Конфигуратор и ACTest Визуализатор.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ACTest Конфигуратор |
ACTest Визуализатор |
|
Номер версии (идентификационный номер) ПО не ниже |
1.6.4248.1 |
1.6.4248.1 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и методом наклейки информационной таблички на стойку измерительную ОИ СИАКБ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Использование изделия» Руководства по эксплуатации ЛАСУ.421413.501РЭ.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательФедеральное государственное бюджетное образовательное учреждение высшего образования «Московский авиационный институт (национальный исследовательский университет)» (МАИ)
ИНН 7712038455
Юридический адрес: 125993, г. Москва, Волоколамское ш., д. 4
Телефон: (499) 158-48-19
Изготовитель
Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (ООО «Лаборатория автоматизированных систем (АС)»)ИНН 7720189874
Адрес: 127474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Телефон: (495) 730-36-32
Факс: (495) 229-14-36
E-mail: info@actech.ru
Web-сайт: https://actech.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия оборудования основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей передачей данных в модуль управления и формирования отчетов для регистрации, математической обработки, пересчета в единицы физических величин по заданным функциям преобразования, визуализации, хранения результатов измерений и послесеансной обработки.
Конструктивно измерительные каналы (далее - ИК) оборудования состоят из измерительного компонента измерительной системы (далее - ИС), включающего в себя первичные измерительные преобразователи (далее - ПИП), и комплексного компонента ИС, представляющего собой стойку измерительную, а также модуль управления и формирования отчетов. Измерительный и комплексный компоненты ИС являются многоканальными устройствами и соединяются между собой проводными линиями связи (кабелями).
Производство единичное, заводской № 52002447001.
В составе ИК применяются следующие ПИП:
-
- термопреобразователи сопротивления ДТС, модификации 224-PT100.B.30/1 и 224-PT100.B.30/5 с номинальными статистическими характеристиками по ГОСТ 6651-2009, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 28354-10;
-
- преобразователи силы тока измерительные ПИТ, модификации 100-У-Б30, 300-У-Б30, 500-У-Б30, рег. № 74910-19.
К комплексному компоненту ИС относятся:
-
- стойка измерительная, состоящая из блоков согласования сигналов и установки измерительной LTR с модулями измерительными LTR27 и преобразователями измерительными H-27U10, H-27U20, H-27R250, рег. № 78771-20;
-
- модуль управления и формирования отчетов.
Измерительная информация обрабатывается в установке измерительной LTR и передается в модуль управления и формирования отчетов. В состав модуля управления и формирования отчетов входят: персональный компьютер с операционной системой Microsoft Windows и специализированным программным обеспечением ACTest, принтер.
Внешний вид ОИ СИАКБ приведен на рисунке 1. Информационная табличка с заводским номером в виде цифрового обозначения, а также место нанесения знака утверждения типа представлены на рисунке 2.
Рисунок 1 - ОИ СИАКБ
Место нанесения знака утверждения типа
№»|НЛ0 НЯ|| ГИС 11> нсри I C. JЫIW стенда СИАКЬ
Заводской номер
S/N. 52G02447Q
JIА СУ. 42141.1
S/M : 52(J(J?44W____
Рисунок 2 - Информационная табличка с заводским номером, место нанесения знака утверждения типа
Знак поверки на средство измерений не наносится. Пломбирование оборудования не предусмотрено.
Таблица 5 - Комплектность ОИ СИАКБ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Оборудование измерительное стенда СИАКБ в составе: |
ЛАСУ.421413.501 |
1 |
|
- стойка измерительная |
ЛАСУ.421413.501.200 |
1 |
|
- модуль управления и формирования отчетов |
ЛАСУ.421413.501.300 |
1 |
|
- комплект датчиков и кабелей |
ЛАСУ.421413.501.100 |
1 |
|
Оборудование измерительное стенда СИАКБ. Руководство по эксплуатации |
ЛАСУ.421413.501РЭ |
1 |
|
Оборудование измерительное стенда СИАКБ. Паспорт |
ЛАСУ.421413.501ПС |
1 |
|
Оборудование измерительное стенда СИАКБ. Методика поверки |
- |
1 |
ОИ СИАКБ приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики ОИ СИАКБ
|
Наименование ИК |
Наименование характеристики |
Значение |
|
Силы тока АКБ, диапазон 1 |
Диапазон измерений силы постоянного тока, А |
от 0 до 500 |
|
Пределы допускаемой приведенной к верхнему пределу измерений (далее - ВПИ) погрешности измерений, % |
±0,8 | |
|
Количество ИК |
1 | |
|
Силы тока АКБ, диапазон 2 |
Диапазон измерений силы постоянного тока, А |
от 0 до 300 |
|
Пределы допускаемой приведенной к ВПИ измерений погрешности измерений, % |
±0,7 | |
|
Количество ИК |
1 | |
|
Силы тока АКБ, диапазон 3 |
Диапазон измерений силы постоянного тока, А |
от 0 до 100 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений, % |
±0,8 | |
|
Количество ИК |
1 | |
|
Напряжения АКБ, диапазон 1 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 30 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений, % |
±0,2 | |
|
Количество ИК |
1 | |
|
Напряжения АКБ, диапазон 2 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 60 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений, % |
±0,2 | |
|
Количество ИК |
1 | |
|
Напряжения ячеек АКБ |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений, % |
±0,1 | |
|
Количество ИК |
14 |
Продолжение таблицы 2
|
Наименование ИК |
Наименование характеристики |
Значение |
|
Температуры на корпусе АКБ |
Диапазон измерений температуры, °С |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
1 | |
|
Температуры окружающей среды |
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений, °С |
±1,5 | |
|
Количество ИК |
1 | |
|
Интервалов времени |
Диапазон измерений интервалов времени, с |
от 10 до 10800 |
|
Пределы допускаемой абсолютной погрешности измерений, с |
±(0,001-Тизм + 0,1) | |
|
Количество ИК |
1 | |
|
Примечание - В таблице приняты следующие обозначения: Тизм - значение измеренного интервала времени, с | ||
Таблица 3 - Технические характеристики ОИ СИАКБ
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой от 49 до 51 Гц, В |
от 207 до 253 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа |
от +10 до +30 80 от 70 до 106,7 |
Таблица 4 - Показатели надежности ОИ СИАКБ
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
