Сведения о средстве измерений: 95720-25 Система измерений количества и показателей качества нефти № 905 ПСП на 915 км

Номер по Госреестру СИ: 95720-25
95720-25 Система измерений количества и показателей качества нефти № 905 ПСП на 915 км
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 905 ПСП на 915 км (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

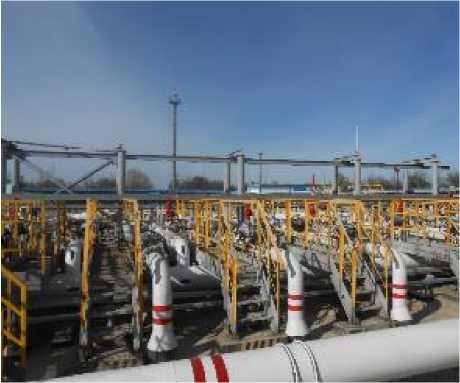

Внешний вид. Система измерений количества и показателей качества нефти № 905 ПСП на 915 км, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 905 ПСП на 915 км
Рисунок № 1

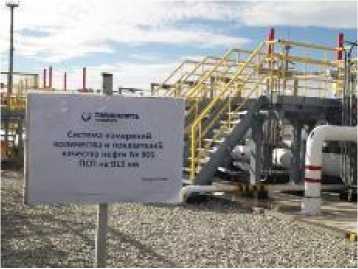

Внешний вид. Система измерений количества и показателей качества нефти № 905 ПСП на 915 км, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 905 ПСП на 915 км
Рисунок № 2

Общие сведения

Дата публикации - 30.06.2025
Срок свидетельства -
Номер записи - 2c644acf-8127-c737-6ad5-cd27e425fdd3
ID в реестре СИ - 1426405
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество «Транснефть - Приволга»
Страна - РОССИЯ
Населенный пункт - 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_20 Анализ рынка поверки в Саратове

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1231 от 2025.06.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 905 ПСП на 915 км ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Транснефть - Приволга»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95720-25

 Система измерений количества и показателей качества нефти № 905 ПСП на 915 км,
Акционерное общество «Транснефть - Приволга» (РОССИЯ 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100) 		ОТ
МП 		1 год
97571-26

 Резервуар вертикальный стальной цилиндрический, РВСП- 5000
Акционерное общество «Транснефть - Приволга» (РОССИЯ 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100) 		ОТ
5 лет
97754-26

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Приволга» по НПС «Терновка-1»,
Акционерное общество «Транснефть - Приволга» (РОССИЯ 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100) 		ОТ
4 года
97753-26

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Приволга» по НПС «Грачи-3»,
Акционерное общество «Транснефть - Приволга» (РОССИЯ 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100) 		ОТ
4 года
97930-26

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество «Транснефть - Приволга» (РОССИЯ 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100) 		ОТ
5 лет
Отчет - OR_2 Поиск по содержимому приказов Росстандарта

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 905 ПСП на 915 км ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерений количества и показателей качества нефти № 905 ПСП на 915 км ()

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Anal ogC onverter. app

Номер версии (идентификационный номер) ПО

1.2.14.1

Цифровой идентификатор ПО

9319307D

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.7.14.3

Цифровой идентификатор ПО

17D43552

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.14.18

Цифровой идентификатор ПО

5FD2677A

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.14.20

Цифровой идентификатор ПО

CB6B884C

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.14.11

Цифровой идентификатор ПО

116E8FC5

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.14.28

Цифровой идентификатор ПО

3836BADF

Пр одолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.14.3

Цифровой идентификатор ПО

4EF156E4

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.14.6

Цифровой идентификатор ПО

4D07BD66

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.14.5

Цифровой идентификатор ПО

D19D9225

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.14.4

Цифровой идентификатор ПО

3A4CE55B

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО

E56EAB1E

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.14.12

Цифровой идентификатор ПО

23F21EA1

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.14.17

Цифровой идентификатор ПО

71C65879

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.14.1

Цифровой идентификатор ПО

62C75A03

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.14.5

Цифровой идентификатор ПО

B8DF3368

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

F3B1C494

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.14.50

Цифровой идентификатор ПО

232DDC3F

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.14.4

Цифровой идентификатор ПО

6A8CF172

Пр одолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.14.14

Цифровой идентификатор ПО

32D8262B

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО

F70067AC

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

35DD379D

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.14.1

Цифровой идентификатор ПО

9F5CD8E8

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.14.2

Цифровой идентификатор ПО

5C9E0FFE

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

AB567359

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.14.34

Цифровой идентификатор ПО

ED6637F5

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.14.33

Цифровой идентификатор ПО

8D37552D

Примечания

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

  • 3. Алгоритм вычисления цифрового идентификатора - CRC32


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №  905 ПСП на 915 км Волгоградское РНУ

АО «Транснефть - Приволга», свидетельство об аттестации № 461-RA.RU.312546-2024.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга»)

ИНН 6317024749

Юридический адрес: 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100

Изготовитель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга»)
ИНН 6317024749
Адрес: 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100
Телефон: (846) 310-83-11

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
E-mail: tam@transneft.ru

Правообладатель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга»)
ИНН 6317024749
Юридический адрес: 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

  • - объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;

  • - плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.

СИКН имеет заводской № 905 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Общий вид СИКН представлен на рисунке 1.

Внешний вид. Система измерений количества и показателей качества нефти № 905 ПСП на 915 км (), http://oei-analitika.ru

Рисунок 1 - Общий вид СИКН

СИКН состоит из:

  • - блока измерительных линий (далее - БИЛ), включающий в себя шесть рабочих, одну резервную и одну контрольно-резервную измерительные линии;

  • - блока измерений показателей качества нефти (далее - БИК);

  • - системы сбора, обработки информации и управления;

  • - системы дренажа нефти.

В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Перечень средств измерений

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи расхода жидкости ультразвуковые DFX-MM (далее - УЗР)

57471-14, 79419-20

Преобразователи (датчики) давления измерительные EJ*

59868-15

Датчики давления Агат-100МТ

74779-19

Датчики температуры Rosemount 644

63889-16

Термопреобразователи прецизионные ПТ 0304-ВТ

77963-20

Преобразователи плотности жидкости измерительные (мод. 7835) (далее - 11П)

15644-01, 52638-13

Преобразователи плотности и вязкости FVM

62129-15

Влагомеры нефти поточные УДВН-1пм*

14557-15

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

* влагомер применяется только при значении температуры нес

)ти в БИК не менее +5 °C

В состав СИКН входят показывающие СИ давления и температуры утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

СИКН обеспечивает выполнение следующих функций:

  • - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

  • - автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

  • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

  • - поверку и контроль метрологических характеристик УЗР с применением стационарной или передвижной поверочной установки;

  • - контроль метрологических характеристик рабочих УЗР по УЗР контрольно - резервной измерительной линии;

  • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

  • - защита информации от несанкционированного доступа.

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

Пломбировка СИКН не предусмотрена.

Нанесение знака поверки на СИКН не предусмотрено.

Внешний вид. Система измерений количества и показателей качества нефти № 905 ПСП на 915 км (), http://oei-analitika.ru

Рисунок 2 - Информационная табличка СИКН


Таблица 6 - Комплектность СИКН

Наименование

Обозначение

Количество шт./ экз.

Система измерений количества и показателей качества нефти № 905 ПСП на 915 км

-

1

Инструкция по эксплуатации

-

1

Методика поверки

-

1


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода, м3/ч

от 300 до 7800*

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

* Указан минимальный и максимальный диапазон измерений. Фактический диапазон

измерений определяется при проведении поверки и не может минимального и максимального диапазона измерений.

выходить за границы

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Диапазон избыточного давления в СИКН, МПа

  • - рабочее

  • - минимальное

  • - максимальное

от 0,2 до 4,5

0,1

5,5

Измеряемая среда

нефть

по ГОСТ Р 51858-2002

Рабочий диапазон температуры нефти, °C

от 1* до +40

Режим работы системы

непрерывный

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

380±38, трехфазное

220±22, однофазное

50±1

Вязкость кинематическая в рабочем диапазоне температур, (сСт)

от 5 до 135,0

Плотность нефти в рабочем диапазоне температур, кг/м3

от 820 до 895

Массовая доля воды, %, не более

0,5

Массовая доля механических примесей, %, не более

0,05

Массовая концентрация хлористых солей, мг/дм3, не более

100

Содержание свободного газа

не допускается

Условия эксплуатации:

а) температура окружающей среды, °C

  • - в месте установки БИЛ

  • - в месте установки ИВК

б) относительная влажность в месте установки ИВК, %

в) атмосферное давление, кПа

от -45 до +37 от 10 до +35 от 30 до 80 от 84 до 106,7

* влагомер применяется только при значении температуры нес

)ти в БИК не менее +5 °C

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

25


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
