Номер по Госреестру СИ: 95721-25
95721-25 Анализаторы гематологические
(DREW-3)
Назначение средства измерений:
Анализаторы гематологические DREW-3 (далее - анализаторы) предназначены для измерений счетной концентрации лейкоцитов, эритроцитов, а также массовой концентрации гемоглобина в крови.
Внешний вид.
Анализаторы гематологические
Рисунок № 1
Внешний вид.
Анализаторы гематологические
Рисунок № 2
Общие сведения
Дата публикации - 30.06.2025
Срок свидетельства - 20.06.2030
Номер записи - 86de0a9f-b5a0-1960-a9ed-075fb8f575d7
ID в реестре СИ - 1426404
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Drew Scientific Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 14100 NW 57th Ct, Miami Lakes, FL 33014, USA
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1231 от 2025.06.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы гематологические (DREW-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Анализаторы гематологические (DREW-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы гематологические (DREW-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО).
Основными функциями ПО анализаторов являются управление работой анализаторов, обработка и вывод результатов измерений, изменение настроечных параметров анализатора, просмотр памяти и передача данных. Номер версии ПО отображается на экране анализатора после запуска пользовательского интерфейса ПО, входа пользователем в главное меню и нажатия на дату и время в верхней части экрана (принимается вторая строка «Версия ПО»).
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
v X.X.X-XXX* |
|
Цифровой идентификатор ПО |
отсутствует |
|
*Обозначения «Х» не относятся к метрологически значимой части ПО (от 0 до 9) | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и/или на корпус анализатора в виде наклейки, размещаемой на заводскую этикетку, как указано на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы гематологические DREW-3. Руководство по эксплуатации», п. 6 «Анализ проб».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические требования;
Стандарт предприятия «Анализаторы гематологические DREW-3».
ПравообладательDrew Scientific Inc., США
Адрес: 14100 NW 57th Ct, Miami Lakes, FL 33014, USA
Web-сайт: drewscientific.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д Телефон/факс: +7 (812) 251-76-01 / +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия анализаторов при измерении счетной концентрации лейкоцитов и эритроцитов основан на методе кондуктометрии (метод Культера), основанном на регистрации изменения импеданса заполненной электролитом калиброванной апертуры при прохождении через неё клетки крови. Постоянный электрический ток через апертуру протекает благодаря двум электродам, расположенным по её сторонам. Создание разрежения обеспечивает движение носителя с клетками крови через апертуру, в момент прохождения через которую на электродах возникает импульс, пропорциональный объему клетки, который регистрируется электронным блоком. Величина импульса пропорциональна объему клетки.
Массовая концентрация гемоглобина измеряется колориметрическим методом. Разведенная проба поступает в камеру подсчета лейкоцитов, где с помощью пузырьков перемешивается с определенным количеством лизирующего реагента, который разрушает эритроциты, в результате чего гемоглобин преобразуется в гемоглобиновый комплекс. С одной стороны камеры установлен светодиод, излучающий пучок монохроматического света с центральной длиной волны от 530 до 535 нм. Этот свет улавливается оптическим датчиком, установленным с другой стороны, который сначала преобразует световой сигнал в токовый, а затем - в сигнал напряжения. Затем импульс напряжения усиливается, измеряется и сравнивается с фоновым показанием, после чего автоматически измеряется и рассчитывается значение массовой концентрации гемоглобина.
Анализаторы конструктивно включают в себя основной блок (блок обработки проб, блок управления, блок вывода результатов) и комплектующие (блок питания и др.). Анализаторы поддерживают режим анализа клеток цельной капиллярной и/или венозной крови. Образцы цельной крови забираются в анализаторы и распределяются по разным измерительным каналам. Анализаторы аспирируют, разбавляют и смешивают образцы, а затем определяют параметры в каждом процессе подсчета. Блок управления осуществляет подсчет импульсов напряжения, полученных в результате прохождения клеток крови через апертуру, дальнейшую обработку полученных данных, посылает необходимую информацию на индикатор и печать, сохраняет полученные результаты. Блок вывода результатов отображает, передает и хранит данные о результатах измерений.
Общий вид анализаторов представлен на рисунке 1.
Анализаторы имеют серийные номера, которые нанесены в виде цифрового обозначения на заднюю часть прибора (на заводскую этикетку) печатным способом. Места нанесения серийного номера и знака утверждения типа приведены на рисунке 2.
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.

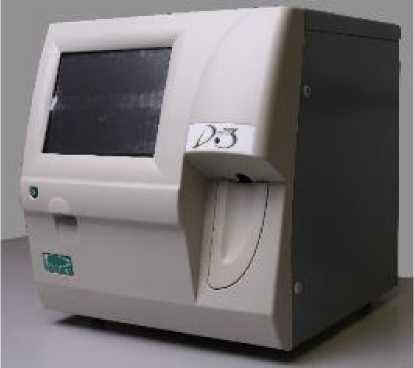

Рисунок 1 - Общий вид анализаторов

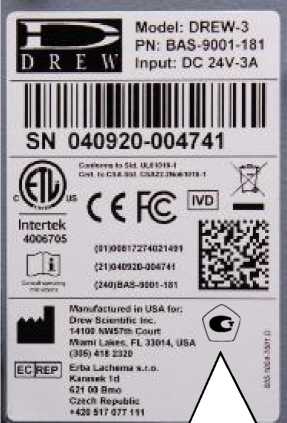

Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения серийного номера и знака утверждения типа
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор гематологический |
DREW-3 |
1 шт. |
|
Кабель питания |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Комплект трубок для подключения реагентов |
1 компл. | |
|
Кабель соединительный, интерфейсный |
1 шт. | |
|
Канистра пластиковая |
4 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний счетной концентрации лейкоцитов (WBC), дм-3 |
от 0,6^109 до 100,0-109 |
|
Диапазон измерений счетной концентрации лейкоцитов (WBC), дм-3 |
от 2,5^109 до 9,0-109 |
|
Пределы допускаемой относительной погрешности при измерении счетной концентрации лейкоцитов (WBC), % |
±15 |
|
Диапазон показаний счетной концентрации эритроцитов (RBC), дм-3 |
от 0,25^1012 до 8Д1012 |
|
Диапазон измерений счетной концентрации эритроцитов (RBC), дм-3 |
от 2,0-1012 до 5,5-1012 |
|
Пределы допускаемой относительной погрешности при измерении счетной концентрации эритроцитов (RBC), % |
±15 |
|
Диапазон показаний массовой концентрации гемоглобина (HGB), г/дм3 |
от 6 до 240 |
|
Диапазон измерений массовой концентрации гемоглобина (HGB), г/дм3 |
от 95 до 160 |
|
Пределы допускаемой относительной погрешности при измерении массовой концентрации гемоглобина (HGB), % |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более |
368x320x352 |
|
Масса, кг, не более |
9,5 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Напряжение питания сети переменного тока с частотой 50/60 Гц, В |
от 198 до 242 |
|
Пропускная способность тестов в час, не менее |
60 |
|
Условия эксплуатации:
|
от +18 до +32 от 10 до 80 от 80 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
7000 |
|
Средний срок службы, лет |
5 |
