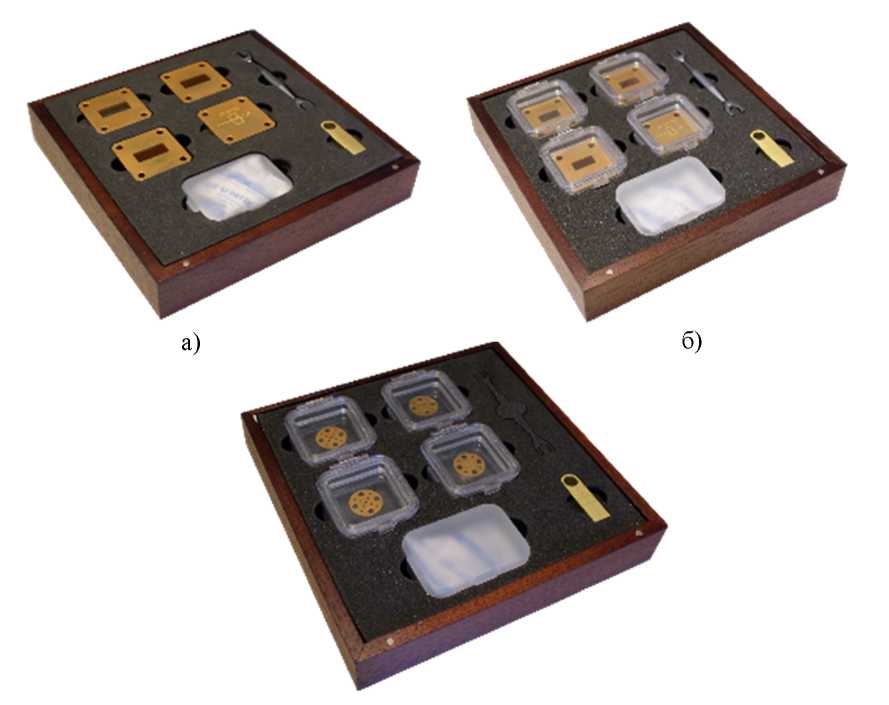

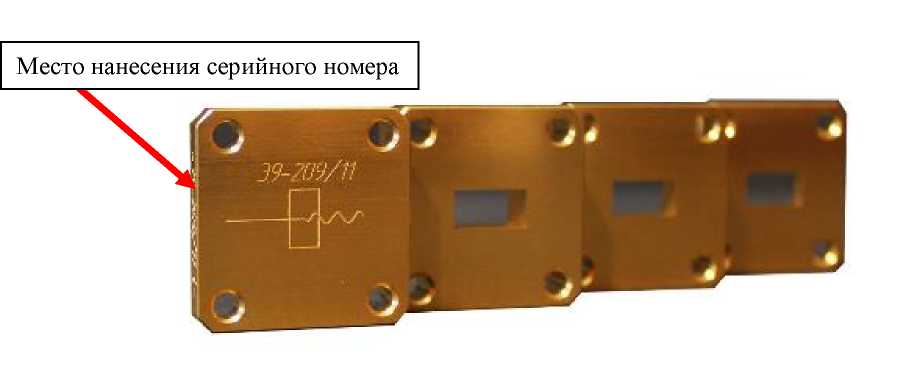

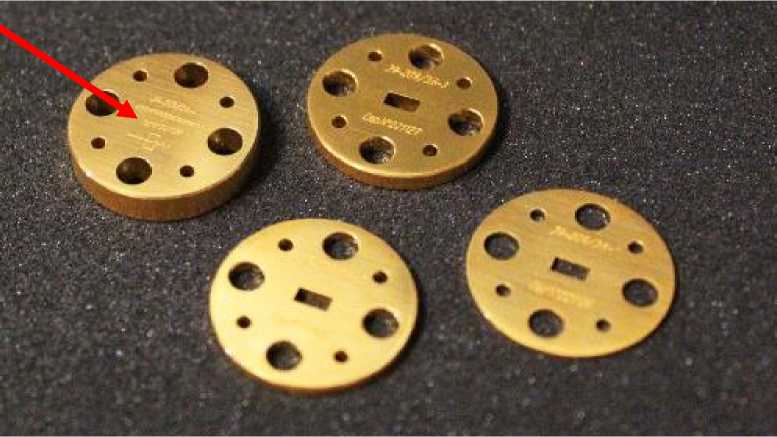

Наименование

Обозначение

Кол-во, шт./экз.

Мера Х/8 (опционально)

Э9-209/ХХ-1

1

Мера Х/4

Э9-209/ХХ-2

1

Мера 3Х/8 (опционально)

Э9-209/ХХ-3

1

Короткозамыкатель плоский (КЗ)

Э9-209/ХХ-4

1

Нагрузка фиксированная согласованная (опционально)

НФС

1*

Коаксиально-волноводный переход (опционально)

—

2*

Волноводно-волноводный переход (опционально)

—

2*

Ключ (опционально)

—

1*

Ключ динамометрический (опционально)

—

1*

Винты (опционально)

—

4*

Футляр

1

Транспортировочный кейс(опционально)

—

1*

Наименование

Обозначение

Кол-во, шт./экз.

USB накопитель с описанием комплекта

—

1

Формуляр

—

1

Руководство по эксплуатации

—

1

* - количество определяется комплектом поставки

Наименование характеристики

Значение

Сечения волноводных трактов

Э9-209/35

35,0x15,0

Э9-209/23

23,0x10,0

Э9-209/16

16,0x8,0

Э9-209/11

11,0x5,5

Э9-209/7.2

7,2x3,4

Э9-209/5.2

5,2x2,6

Э9-209/3.6

3,6x1,8

Э9-209/2.4

2,4x1,2

Э9-209/1.6

1,6x0,8

Наименование характеристики

Значение

Диапазон рабочих частот, ГГ ц

Э9-209/35

Э9-209/23

Э9-209/16

Э9-209/11

Э9-209/7.2

Э9-209/5.2

Э9-209/3.6

Э9-209/2.4

Э9-209/1.6

от 5,64 до 8,15 от 8,15 до 12,05 от 12,05 до 17,44 от 17,44 до 25,95 от 25,95 до 37,50 от 37,50 до 53,57 от 53,57 до 78,33 от 78,33 до 118,1 от 118,1 до 178,4

Номинальные длины мер для сечений, мм 35,0x15,0

23,0x10,0

16,0x8,0

11,0x5,5

7,2x3,4

5,2x2,6

3,6x1,8

2,4x1,2

1,6x0,8

Х/8

7,065

5,020

3,385

2,290

1,615

1,090

0,755

0,510

2,360

Х/4

14,130

10,040

6,775

4,590

3,225

2,185

1,510

1,025

0,680

3Х/8

21,195 15,060

10,160

6,880

4,845

3,275

2,265

1,535

1,690

Пределы допускаемого отклонения действительного значения длины меры от номинального значения, мм

±0,03

Модуль коэффициента отражения короткозамыкателя, не менее

0,97

Характеристики, передаваемые анализаторам цепей векторным:

• -  доверительные границы абсолютной погрешности J|5ii| измерений (P=0,95) модуля коэффициента отражения |Sii| в диапазоне значений от 0 до 1, для сечений, отн. ед.:

• -  35,0x15,0, 23,0x10,0,

• -  16,0x8,0, 11,0x5,5, 7,2x3,4,

• -  5,2x2,6, 3,6x1,8,

• -  2,4x1,2, 1,6x0,8

• -  доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента отражения в диапазоне значений модуля |Sii| от 0,03 до 1, градус

• -  доверительные границы составляющей абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013, для сечений, дБ:

• - 35,0x15,0, 23,0x10,0, 16,0x8,0, 11,0x5,5,

• - 7,2x3,4, 5,2x2,6, 3,6x1,8, 2,4x1,2, 1,6x0,8

±(0,006-[1+|^|]+2-о(|^|)*)

±(0,007-[1+^|]+2-о(^|))

±(0,00811+|&|]+2^(|&|))

±(0,01Р[1+|&|]+2^(|&|))

±[1,0+(180/я)- arcsin(A |&1/|& |)]

±0,05

±0,10

Наименование характеристики

Значение

• -  доверительные границы абсолютной погрешности A|^^i| измерений (P=0,95) модуля коэффициента передачи |Sji| согласованных четырехполюсников в диапазоне нормируемых значений погрешности из-за нелинейности L приемников векторных анализаторов цепей, дБ

• -  доверительные границы допускаемой абсолютной погрешности измерений (P=0,95) фазы коэффициента передачи |Sji|, градус

±(T+L+2-o(|&_/|**)

±[0,5+(180/n:)-arcsm(A|5/;|/8,6)]

o(|&|)* - среднее квадратическое отклонение случайной погрешности измерений |&|. о(|5_г-/|)** - среднее квадратическое отклонение случайной погрешности измерений |5_г-/|.

Наименование характеристики

Значение

Тип поддерживаемой калибровки

TRL, multilineTRL

Габаритные размеры, мм, не более: - длина

220

- ширина

220

- высота

60

Масса, кг, не более

2,0

Рабочие условия применения:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление кПа (мм рт.ст.)

от 84 до 106,7 (от 630 до 800)
