Номер по Госреестру СИ: 95727-25
95727-25 Датчики частоты вращения
()
Назначение средства измерений:
Датчики частоты вращения (далее - датчики) предназначены для измерений частоты вращения.
Внешний вид.
Датчики частоты вращения
Рисунок № 1
Внешний вид.
Датчики частоты вращения
Рисунок № 2
Внешний вид.
Датчики частоты вращения
Рисунок № 3
Общие сведения
Дата публикации - 30.06.2025
Срок свидетельства - 20.06.2030
Номер записи - 5b2e63dc-034f-a81f-45db-a6583c1a0615
ID в реестре СИ - 1426398
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДСМХ-002, ДСМ,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Тета Технология»
Страна - РОССИЯ
Населенный пункт - 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Сторожевая, д. 4, стр. 1, ком. 8/1 (эт. 2)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1231 от 2025.06.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики частоты вращения ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Тета Технология»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95727-25 20.06.2030 |
Датчики частоты вращения , Общество с ограниченной ответственностью «Тета Технология» (РОССИЯ 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Сторожевая, д. 4, стр. 1, ком. 8/1 (эт. 2)) |
ОТ МП |
2 года |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Датчики частоты вращения ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 2 | 2 | 0 | 4 | 2 | 2 |
Стоимость поверки Датчики частоты вращения ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Акт выходного контроля» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ТУ 29.32.30-001-50461150-2024 «Датчики частоты вращения серии ДСМ и ДСМХ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Тета Технология» (ООО «Тета Технология»)
ИНН 9722004586
Юридический адрес: 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово,
ул. Сторожевая, д. 4, стр. 1, ком. 8/1 (эт. 2)
Телефон: +7 (495) 784-36-02
E-mail: sensors@testline.org
Изготовитель
Общество с ограниченной ответственностью «Тета Технология» (ООО «Тета Технология»)ИНН 9722004586
Адрес: 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Сторожевая,
д. 4, стр. 1, ком. 8/1 (эт. 2)
Телефон: +7 (495) 784-36-02
E-mail: sensors@testline.org
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31
Телефон: +7 (495) 437-55-77
Факс +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Тета Технология» (ООО «Тета Технология»)ИНН 9722004586
Юридический адрес: 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово,
ул. Сторожевая, д. 4, стр. 1, ком. 8/1 (эт. 2)
Телефон: +7 (495) 784-36-02
E-mail: sensors@testline.org
Принцип действия датчиков частоты вращения основан на появлении на выходе электрического сигнала при вращении зубчатого ферромагнитного колеса, закрепленного на валу агрегата. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта.
Датчики частоты вращения выпускаются в модификациях ДСМХ-001, ДСМХ-002 и ДСМ, которые отличаются конструктивным исполнением и требованием к питанию. Датчики частоты вращения ДСМ относятся к генераторному типу преобразователей и не требуют внешнего питания. Датчики частоты вращения ДСМХ-001 и ДСМХ-002 относятся к активным, требующим питание. Датчики частоты вращения ДСМХ-001 и ДСМХ-002 отличаются количеством каналов, ДСМХ-001 - двухканальные, а ДСМХ-002 - одноканальные.
Датчики частоты вращения выполнены в виде неразборного металлического цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса расположены кабели (или разъем) для подключения.
Общий вид датчиков частоты вращения ДСМХ-001 представлен на рисунке 1. Общий вид датчиков частоты вращения ДСМХ-002 представлен на рисунке 2. Общий вид датчиков частоты вращения ДСМ представлен на рисунке 3. Датчики частоты вращения не подлежат пломбированию.
Заводские номера датчиков в цифровом формате наносятся на корпус методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

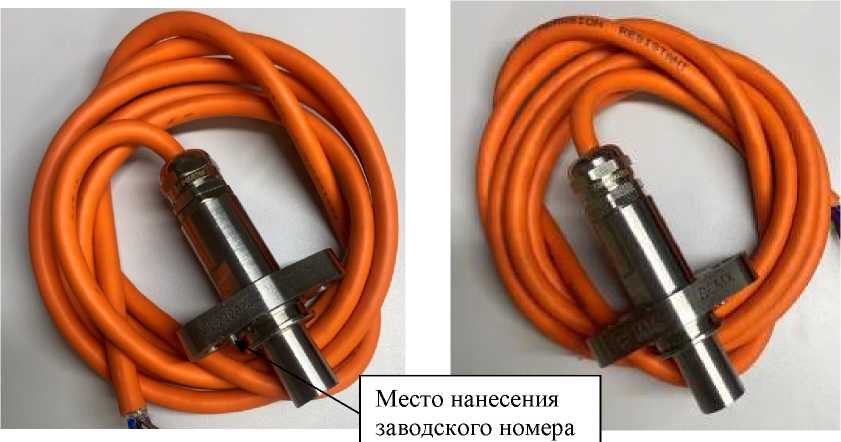

Рисунок 1 - Общий вид датчиков частоты вращения ДСМХ-001

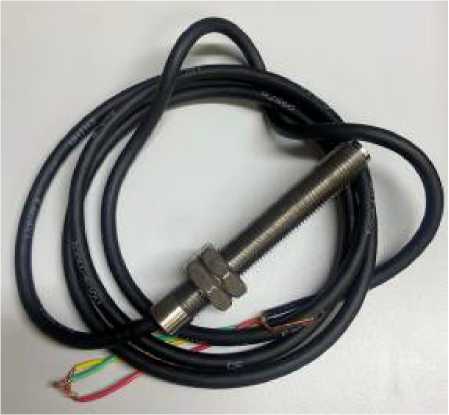

Рисунок 2 - Общий вид датчиков частоты вращения ДСМХ-002

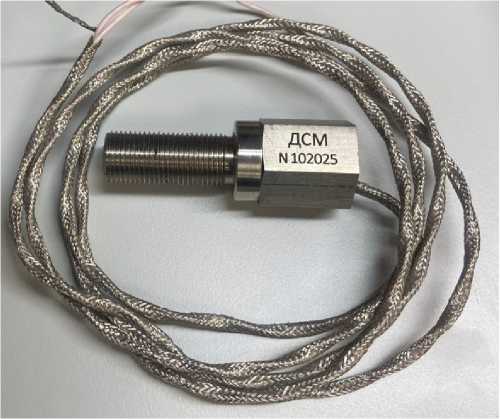

Рисунок 3 - Общий вид датчиков частоты вращения ДСМ
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, об/мин
|
от 30 до 240 000 от 5 до 240 000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в нормальных условиях измерений, об/мин |
±(0,5+N-0,001) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин |
±(1+N-0,001) |
|
Примечание: N - заданное значение частоты вращения | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Диапазон рабочих температур, °С: - ДСМ |
от -55 до +220 |
|
- ДСМХ-001, ДСМХ-002 |
от -40 до +120 |
|
Напряжение питания от источника постоянного тока модификаций ДСМХ-001 и ДСМХ-002, В |
от 5 до 30 |
|
Габаритные размеры, мм, не более - ДСМ (диаметрхдлина) |
032x204 |
|
- ДСМХ-001 (длинахширинахвысота) |
90х60х29 |
|
- ДСМХ-002 (диаметрхдлина) |
032x204 |
|
Масса, кг, не более |
0,5 |
