К настоящему типу средств измерений относятся содары РМТ200 следующих модификаций: РМТ200.24, РМТ200.64, которые отличаются друг от друга конструкцией антенного модуля и метрологическими характеристиками.

Принцип действия содаров основан на эффекте Доплера и подобен принципу действия радаров с тем отличием, что вместо радиоволн используются звуковые волны. Содары испускают звуковые импульсы заданной частоты в атмосферу и измеряют параметры отраженного сигнала. По полученным значениям параметров отраженного сигнала производится вычисление скорости и направления воздушного потока.

Конструктивно содары построены по модульному принципу. Содары состоят из антенного модуля, интерфейсного модуля, модуля электропитания и персонального компьютера (ПК).

Антенный модуль выполнен в виде плоской акустической фазированной антенной решетки (далее - АФАР) с блоком усилителей и электроники, которая применяется как для излучения, так и для приема звукового импульса. АФАР может быть представлена в виде пяти различных логических антенн. В процессе измерений каждая логическая антенна излучает короткие звуковые импульсы в заданном направлении. Сигнал, отраженный от плотностных и температурных неоднородностей в атмосфере, регистрируется при помощи АФАР. Измеряется частота отраженных звуковых импульсов, а также время, через которое импульсы регистрируются. Направления излучения звуковых импульсов обусловлены направлением логических антенн. Одна антенна излучает строго вертикально, тогда как четыре другие могут излучать звуковые импульсы в направлении от 10 до 30 градусов относительно вертикали. По алгоритмам изготовителя по измеренным содаром значениям отраженного сигнала производятся вычисления скорости и направления воздушного потока.

Интерфейсный модуль состоит из микропроцессора со встроенным программным обеспечением, платы управления антенным модулем и вспомогательного коммуникационного оборудования. Программное обеспечение «СОДАР-Контрол», обеспечивающее управление работой содаров, устанавливается на ПК. Интерфейсный модуль и ПК смонтированы в едином корпусе, обеспечивающем защиту от неблагоприятных условий окружающей среды.

Модуль электропитания состоит из источника тока и вспомогательного оборудования.

Нанесение знака поверки на содары РМТ200 не предусмотрено.

Заводской номер в виде цифро-буквенного обозначения, состоящего из латинских букв и арабских цифр, наносится методом цифровой печати на корпус содара в виде наклейки. Место нанесения заводского номера на корпус содаров представлено на рисунке 2.

Общий вид содаров представлен на рисунке 1. Пломбирование содаров не предусмотрено.

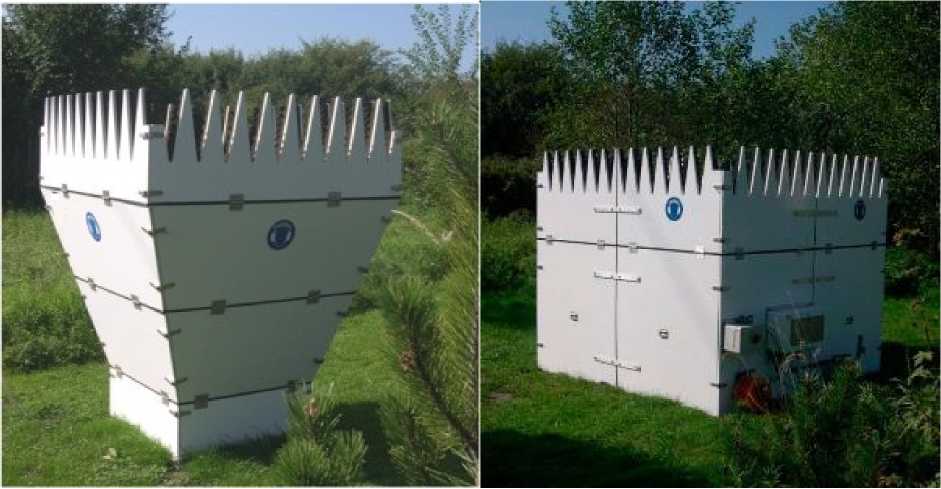

Слева - модификация РМТ200.24, справа - модификация РМТ200.64

Рисунок 1 - Общий вид содаров РМТ200

Место нанесения заводского номера

© РАИМЕТ

ivww.raimet.ru

Г

Антсниа                            Х^_стч:1|пп|

Модификация : РМТ200.64

Заводской номер РМ Г20<>-64.1)01

Масса            : 160,0 кг

Обсирсн ан 1енны

230VAC/500W

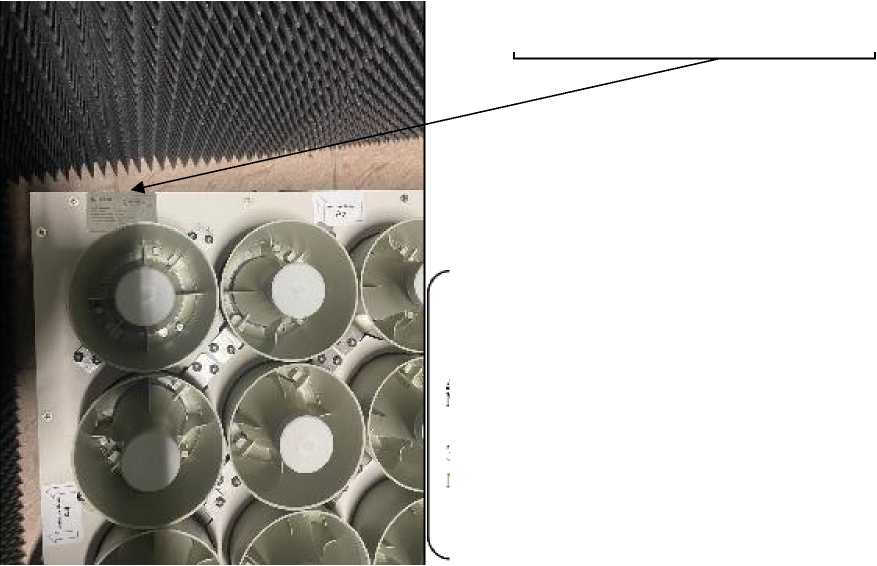

Рисунок 2 - Место нанесения заводского номера на корпус содаров

Таблица 5 - Комплектность содаров РМТ200

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

П Продолжение таблицы 3

Таблица 4 - Показатели надежности
