Сведения о средстве измерений: 95731-25 Модули приема дискретной информации

Номер по Госреестру СИ: 95731-25
95731-25 Модули приема дискретной информации
(КСД/Д01)

Назначение средства измерений:
Модули приема дискретной информации КСД/Д01 (далее - модули) предназначены для измерений частоты переменного тока (положительного и отрицательного фронта), периода и длительности импульсов (положительного и отрицательного фронта) с последующим преобразованием полученных значений в цифровой сигнал.

сертификация программного обеспечения

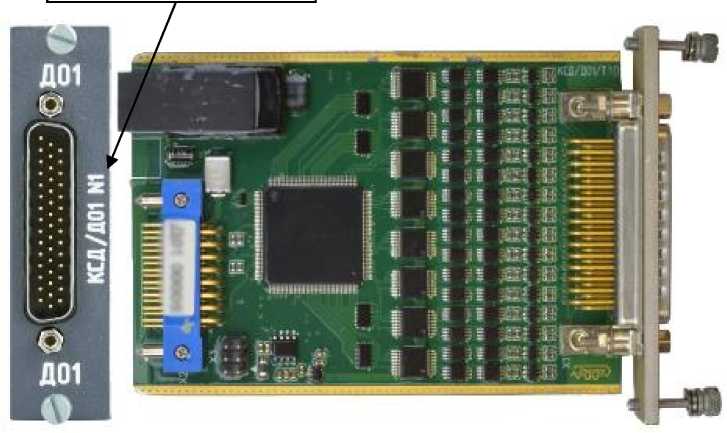

Внешний вид. Модули приема дискретной информации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули приема дискретной информации
Рисунок № 1

Общие сведения

Дата публикации - 30.06.2025
Срок свидетельства - 20.06.2030
Номер записи - baee28a7-462e-8c77-0a94-8d84a9deee26
ID в реестре СИ - 1426394
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Д01,

Производитель

Изготовитель - Акционерное общество «Электронные измерительные системы и технологии»
Страна - РОССИЯ
Населенный пункт - 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1231 от 2025.06.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Модули приема дискретной информации (КСД/Д01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Электронные измерительные системы и технологии»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95731-25
20.06.2030
Модули приема дискретной информации, КСД/Д01
Акционерное общество «Электронные измерительные системы и технологии» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39)
ОТ
МП
3 года

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Модули приема дискретной информации (КСД/Д01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НИЦ "ЭНЕРГО"
(RA.RU.314019)
  • Д01
  • 2 2 0 0 0 0 0

    Стоимость поверки Модули приема дискретной информации (КСД/Д01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) модулей состоит из метрологически значимого внешнего ПО.

    Внешнее ПО предназначено для наблюдения за процессом измерений и сохранения измеренных данных на жестком диске ПЭВМ с последующей обработкой данных и подготовкой отчетов.

    Метрологические характеристики модулей нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО модулей приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    КСД Принт

    Номер версии (идентификационный номер ПО)

    1.0.0.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на модули не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 9 «Работа с КСД в режиме регистрации» документа РФМГ.468166.001РЭ «Модули приема дискретной информации. КСД/Д01. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    РФМГ.468166.001 ТУ «Модули приема дискретной информации КСД/Д01. Технические условия».

    Правообладатель

    Акционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)

    ИНН 5040156349

    Адрес юридического лица: 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39

    Изготовитель

    Акционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)
    ИНН 5040156349
    Адрес: 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Акционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)
    ИНН 5040156349
    Адрес юридического лица: 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39

    Принцип действия модулей заключается в приеме и измерении дискретных сигналов с последующим преобразованием в цифровой код и последующей передачей сигнала на исполнительные механизмы.

    Конструктивно модули выполнены в виде печатной платы. На плате модулей находятся клеммы для присоединения подводящих проводников и кабелей питания.

    Модули могут работать автономно, как самостоятельная информационная система с программным обеспечением, или в составе информационных систем.

    Заводской номер в виде цифрового кода наносится на лицевую панель модулей методом гравировки.

    Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

    Место нанесения заводского номера

    Внешний вид. Модули приема дискретной информации (КСД/Д01), http://oei-analitika.ru

    Рисунок 1 - Общий вид модуля с указанием места нанесения заводского номера


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Модуль приема дискретной информации КСД/Д01

    РФМГ.468166.001

    1 шт.

    Программное обеспечение

    РФМГ.00001-01

    1 шт.

    Паспорт

    РФМГ.468166.001ПС

    1 экз

    Руководство по эксплуатации

    РФМГ.468166.001РЭ

    1 экз.1)

    Комплект монтажных частей

    -

    1 шт. 1)

    1) - в соответствии с заказом


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений частоты переменного тока (положительного и отрицательного фронта), Г ц

    от 1 до 1-106

    Пределы допускаемой относительной погрешности измерений частоты переменного тока (положительного и отрицательного фронта), %:

    • - от 1 до 100 Гц включ.

    • - св. 100 до 1 • 106 Гц включ.

    ±0,1 ±0,01

    Диапазон измерений периода и длительности импульса (положительного и отрицательного фронта), мкс

    от 1 до 40-106

    Пределы допускаемой абсолютной погрешности измерений периода и длительности импульса (положительного и отрицательного фронта) в диапазоне измерений от 1 мкс до 1 мс включ., мкс

    ±0,1

    Пределы допускаемой относительной погрешности измерений периода и длительности импульса (положительного и отрицательного фронта) в диапазоне измерений св. 1 мс до 40 с включ., %

    ±0,01

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Количество измерительных каналов в диапазоне напряжения переменного тока от -35 до +35 В, шт.

    16

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при температуре +35 оС, %, не более

    от -50 до +60

    98

    Напряжение питания постоянного тока, В

    от 18 до 33

    Габаритные размеры (высотахдлинахширина), мм, не более

    20х112х79

    Масса, кг, не более

    0,15

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    15

    Средняя наработка на отказ, ч, не менее

    25000
