Номер по Госреестру СИ: 95734-25
95734-25 Трансформаторы напряжения емкостные
(DDB-123)
Назначение средства измерений:
Трансформаторы напряжения емкостные DDB-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 30.06.2025
Срок свидетельства -
Номер записи - c36ac1bb-dac1-ec22-5764-d556b0ca6fdb
ID в реестре СИ - 1426391
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
нет,
Производитель
Изготовитель - Фирма «Electrotecnica Arteche Hermanos, S.A.»
Страна - ИСПАНИЯ
Населенный пункт - Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1231 от 2025.06.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (DDB-123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма «Electrotecnica Arteche Hermanos, S.A.»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95734-25 |
Трансформаторы напряжения емкостные, DDB-123 Фирма «Electrotecnica Arteche Hermanos, S.A.» (ИСПАНИЯ Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)) |
ОТ |
4 года |
Кто поверяет Трансформаторы напряжения емкостные (DDB-123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 7 | 7 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения емкостные (DDB-123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияАдрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияЮридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные DDB-123 с заводскими номерами 0408556/1, 0408556/2, 0408556/3, 0408556/4, 0408556/5, 0408556/6, 0815628/1, 0815628/2, 0815628/3, 0815628/4, 0815628/5, 0815628/6, 0815628/7.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

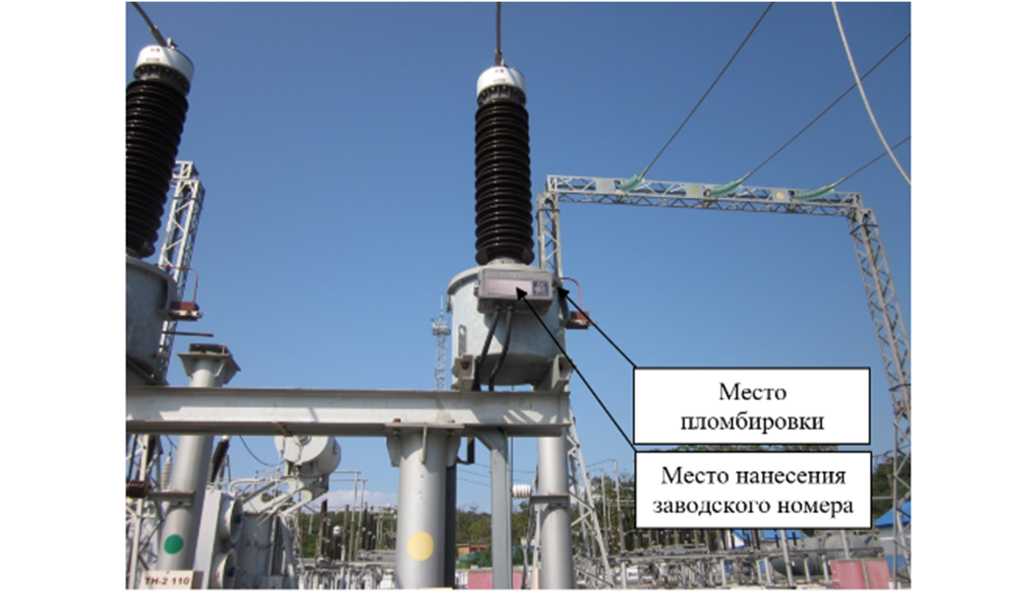

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место
пломбировки
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
0408556/1, 0408556/2, 0408556/3, 0408556/4, 0408556/5, 0408556/6 |
0815628/1, 0815628/2, 0815628/3, 0815628/4, 0815628/5, 0815628/6, 0815628/7 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
110/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2; 0,5 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
100; 400 |
100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
