95736-25 Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш»
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

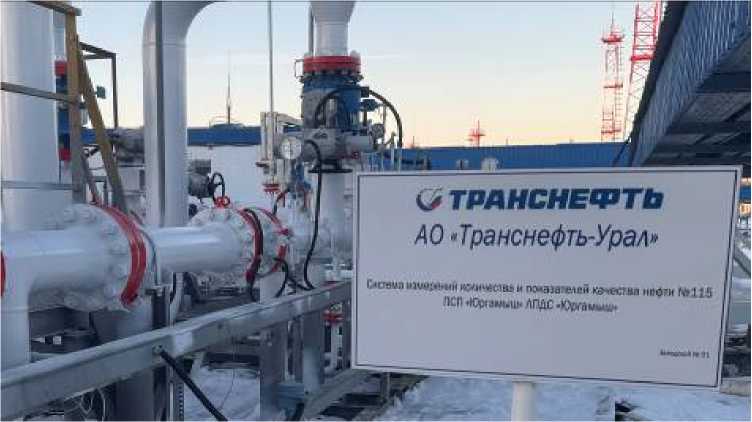

Внешний вид. Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш», http://oei-analitika.ru рисунок № 1

Внешний вид.
Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш»
Рисунок № 1

Общие сведения

Дата публикации - 03.07.2025
Срок свидетельства -
Номер записи - d05dde0a-9d8c-a3d8-dc9a-3601aec89e14
ID в реестре СИ - 1426389
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество «Транснефть – Урал»
Страна - РОССИЯ
Населенный пункт - 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1242 от 2025.06.23 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш» ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Транснефть – Урал»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95736-25

 Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш»,
Акционерное общество «Транснефть – Урал» (РОССИЯ 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10) 		ОТ
МП 		1 год
97939-26

 Резервуар горизонтальный стальной цилиндрический, РГС-8
Акционерное общество «Транснефть – Урал» (РОССИЯ 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10) 		ОТ
5 лет
97938-26

 Резервуар горизонтальный стальной цилиндрический, РГС-8
Акционерное общество «Транснефть – Урал» (РОССИЯ 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10) 		ОТ
5 лет
97955-26

 Система измерений количества и показателей качества нефтепродуктов № 1213 ПСП «ЛПДС «Субханкулово-ПП»,
Акционерное общество «Транснефть – Урал» (РОССИЯ 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10) 		ОТ
МП 		1 год
Отчет - MM_4 Статистика по разработчикам МВИ ФГИС «Аршин»

Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.

Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.

Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш» ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш» ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (далее - АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа наносится

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №  115 ЛПДС «Юргамыш» Курганское НУ

    АО «Транснефть - Урал», свидетельство об аттестации №  473-RA.RU.312546-2024

    от 23.10.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039017
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон (факс): (495) 950-87-00, (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на косвенном методе динамических измерений массы нефти.

    При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователя объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя объемного расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

    СИКН, заводской № 01, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

    СИКН состоит из:

    • - блока измерительных линий (далее - БИЛ), состоящего из входного и выходного коллекторов, трех рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ;

    • - блока измерений показателей качества нефти (далее - БИК);

    • - трубопоршневой поверочной установки (далее - ТПУ);

    • - система сбора и обработки информации (далее - СОИ);

    • - системы дренажа нефти.

    В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ)

    Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду от 16... 500 мм (далее - ПР)

    15427-01

    Преобразователь расхода жидкости турбинный геликоидный серии HTM (далее -ПРГ)

    38725-08

    Датчики давления Агат-100МТ

    74779-19

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи давления измерительные 3051

    14061-04

    Преобразователи плотности жидкости измерительные модели 7835

    15644-01

    Влагомеры нефти поточные УДВН-1пм*

    14557-05

    Влагомеры нефти поточные УДВН-1пм*

    14557-10

    Преобразователь плотности и вязкости жидкости измерительный модели 7829

    15642-01

    Преобразователь плотности и вязкости жидкости измерительный модели 7829

    15642-06

    Преобразователи давления измерительные dTRANS p20

    47454-11

    Преобразователи измерительные 644

    14683-04

    Термопреобразователи сопротивления платиновые серии 65

    22257-05

    Установки поверочные трубопоршневые двунаправленные

    20054-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * применяется только при значении температуры нефти в БИ

    К не менее +5 °C

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН для контрольно - резервной ИЛ дополнительно сформирован измерительный канал (далее - ИК) объема и объемного расхода.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматическое измерение массы брутто нефти по каждой ИЛ и по СИКН в целом по результатам измерений объема нефти по каждой ИЛ и плотности нефти и приведение

    измеренных значений к стандартным условиям;

    • - автоматическое измерение объема, давления, температуры и плотности нефти;

    • - автоматическое вычисление массы нефти по каждой ИЛ и по СИКН в целом с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - формирование и печать отчетных документов;

    • - дистанционное и местное управление запорной и регулирующей арматурой, циркуляционными насосами и другим оборудованием;

    • - автоматический контроль, индикацию, сигнализацию предельных значений технологических параметров.

    Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 115 ПСП «Юргамыш» ЛПДС «Юргамыш» (), http://oei-analitika.ru

    Рисунок 1 - Информационная табличка СИКН


    Таблица 7 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти №  115 ПСП «Юргамыш»

    ЛПДС «Юргамыш»

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН*, м3/ч

    от 293,2 до 2100,0

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Состав и основные метрологические характеристики ИК

    Наименование ИК

    Количество ИК (место установки)

    Состав

    ИК

    Диапазон измерений, м3/ч

    Пределы допускаемой относительной погрешности ИК, %

    Первичный измерительный преобразователь

    Вторичная часть

    Объема и объемного расхода нефти

    1 (БИЛ: Контрольнорезервная ИЛ № 4)

    ПРГ

    ИВК

    от 256

    до 882

    ±0,10*

    (±0,15)**

    * Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольно-резервным ПРГ, применяемым в качестве контрольного в точке расхода;

    ** Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольно-резервным ПРГ, применяемым в качестве резервного.

    Таблица 5 - Основные технические характеристики СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

    Давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, МПа:

    • - рабочее

    • - максимально допустимое

    • - минимальное значение избыточного давления на выходе СИКН

    4,25

    6,3

    0,35

    Характеристики измеряемой среды:

    • - плотность в рабочем диапазоне температуры нефти, кг/м3

    • - рабочий диапазон температуры нефти, 0С

    • - массовая доля воды, %, не более

    • - массовая доля механических примесей, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - вязкость кинематическая, сСт, не более

    от 856 до 895 от +2 до +30

    0,5

    0,05

    100 от 9 до 57

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38 (трехфазное),

    220±22 (однофазное) 50±1

    Наименование характеристики

    Значение

    Условия эксплуатации:

    а) температура окружающей среды, °С:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -48 до +41 от +10 до +35 от 30 до 80 от 84 до 106,7

    Режим работы

    непрерывный

    Таблица 6 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    15
