Номер по Госреестру СИ: 95739-25
95739-25 Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
(Melytec Plasma ICP 9200)
Назначение средства измерений:
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200 (далее - спектрометры) предназначены для измерений массовой (молярной) концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.

Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 1

Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 2

Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 3
Программное обеспечение
Спектрометры поставляются со специально разработанным программным обеспечением (далее - ПО) на русском языке, которое управляет работой спектрометра и отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей. ПО ICP Expert управляет работой спектрометра модификации ICP 9200, ПО Melytec iQ управляет работой спектрометра модификации ICP 9200А.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ICP Expert |
Melytec iQ |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.0.5 |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
- |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, паспорта типографским способом и на заднюю панель спектрометров в виде самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ 26.51.53-001-84197947-2024. Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН 7728644821
Адрес юридического лица: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия спектрометров основан на одновременной регистрации спектров определяемых элементов при попадании аэрозоля пробы в индуктивно-связанную плазму, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Спектрометры выпускаются в двух модификациях ICP 9200 и ICP 9200А.
Конструктивно спектрометр состоит из:
-
- системы ввода пробы, состоящей из распылительной камеры, распылителя, перистальтического насоса с капиллярами для подачи и дренажа пробы;
-
- источника возбуждения спектра (вертикальная плазменная горелка, индуктор);
-
- спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца);
-
- полупроводникового матричного CCD детектора, охлаждаемого Пельтье-элементом;
-
- системы управления - персонального компьютера (предоставляется по отдельному заказу) с устанавливаемым программным обеспечением.
В спектрометре предусмотрены следующие режимы наблюдения плазмы: аксиальный и радиальный.
Дополнительно спектрометр может быть оснащен автодозатором, рециркулятором-охладителем с замкнутым циклом потока воды, гидридной приставкой, ультразвуковым распылителем, встраиваемой видеокамерой для наблюдения за плазмой. Модификации спектрометров ICP 9200 и ICP 9200А отличаются друг от друга некоторыми техническими характеристики.
Маркировочная табличка с заводским номером, обозначением типа спектрометра расположена на задней панели спектрометра. Заводской номер имеет буквенно-цифровой формат, нанесен типографским способом. Общий вид спектрометров представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

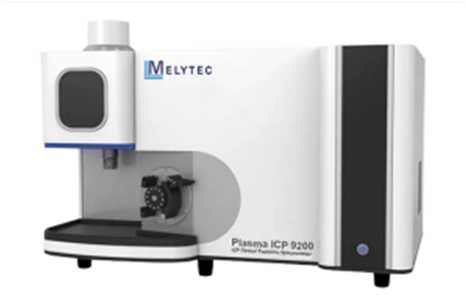

а) модификация ICP 9200

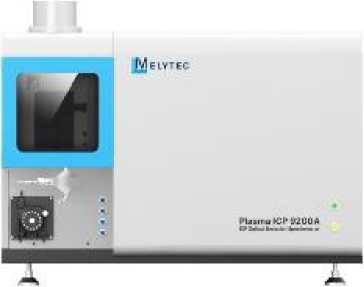

б) модификация ICP 9200А
Рисунок 1 - Общий вид спектрометров

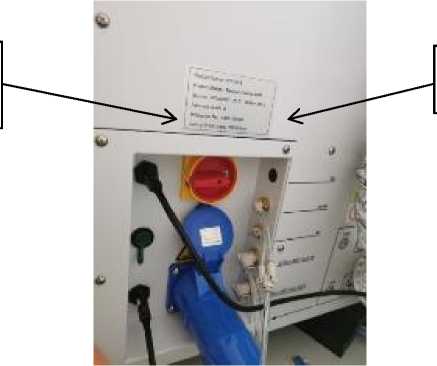

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1. Спектрометр оптико-эмиссионный с индуктивно-связанной плазмой |
Melytec Plasma ICP 9200 |
1 шт. |
|
2. Руководство по эксплуатации |
- |
1 экз. |
|
3. Паспорт |
26.51.53-001-84197947-2024 ПС |
1 экз. |
|
4. Программное обеспечение |
ICP Expert* Melytec iQ |
1 шт. |
|
5. Система ввода проб (распылительная камера с адаптером и распылителем, капилляры для подачи и отвода пробы) |
- |
1 шт. |
|
6. Горелка в комплекте с держателем |
- |
1 шт. |
|
7. Рециркулятор-охладитель с замкнутым циклом потока воды |
- |
1 шт. |
|
8. ПК в комплекте с монитором, клавиатурой, манипулятором «мышь»** |
- |
1 шт. |
|
9. Автодозатор** |
- |
1 шт. |
|
10. Ртутно-гидридная приставка** |
- |
1 шт. |
|
11. Увлажнитель аргона** |
- |
1 шт. |
|
12. Приставка лазерного пробоотбора** |
- |
1 шт. |
|
13. Система ввода проб, содержащих плавиковую кислоту** |
- |
1 шт. |
|
14. Система ввода высокосолевых проб** |
- |
1 шт. |
|
15. Система ввода органических проб** |
- |
1 шт. |
|
16. Система подачи внутреннего стандарта** |
- |
1 шт. |
|
17. Распылительная камера Скотта** |
- |
1 шт. |
|
18. Встраиваемая видеокамера для наблюдения за плазмой** |
- |
1 шт. |
|
* В зависимости от модификации | ||
|
** По отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения в режиме аксиального обзора, мкг/дм3, не более: | |
|
- для Zn (А= 213,856 нм) |
1,6 |
|
- для Cd (Х=214,438 нм) |
0,5 |
|
- для Mn (Х=257,610 нм) |
0,3 |
|
- для Cr (Х=267,716 нм) |
0,8 |
|
- для Mg (Х=285,213 нм) |
0,4 |
|
- для Cu (Х=324,754 нм) |
1,0 |
|
- для Sr (Z 407,771 нм) |
0,2 |
|
- для Ba (Х=455,403 нм) |
0,2 |
|
Предел обнаружения в режиме радиального обзора, мкг/дм3, не более: | |
|
- для Zn (А= 213,856 нм) |
7,2 |
|
- для Cd (Х=214,438 нм) |
1,8 |
|
- для Mn (Х=257,610 нм) |
0,8 |
|
- для Cr (Х=267,716 нм) |
3,0 |
|
- для Mg (Х=285,213 нм) |
2,4 |
|
- для Cu (Х=324,754 нм) |
3,4 |
|
- для Sr (л 407,771 нм) |
0,6 |
|
- для Ba (Х=455,403 нм) |
0,5 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
1,0 |
|
Примечание - Пределы обнаружения установлены по критерию 3о |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 160 до 950 |
|
Спектральное разрешение, нм, не более |
0,007 |
|
Габаритные размеры спектрометра, мм, не более - модификация ICP 9200 | |
|
- длина |
1060 |
|
- высота |
750 |
|
670 |
|
- длина |
1100 |
|
- высота |
740 |
|
- ширина |
640 |
|
Масса, кг, не более - модификация ICP 9200 |
180 |
|
- модификация ICP 9200A |
150 |
|
Параметры электрического питания: - напряжение питания сети переменным током частотой 50 Гц, В |
от 198 до 242 |
|
- частота, Гц |
50±1 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В-А, не более | |
|
- модификация ICP 9200 |
5500 |
|
- модификация ICP 9200A |
4500 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
85 |
