Наименование

Обозначение

Количество, шт./экз.

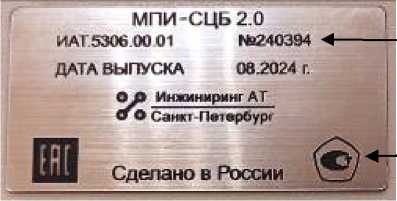

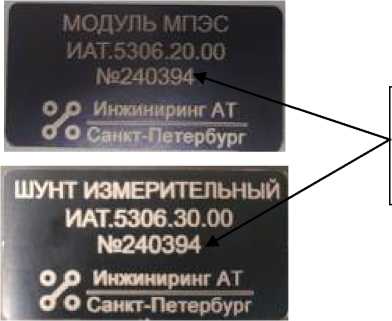

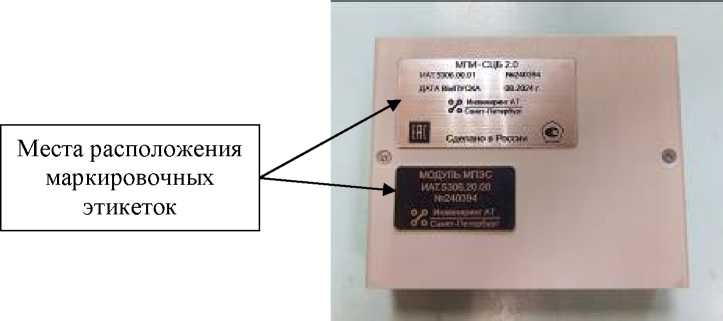

Модуль преобразования электрических сигналов МПЭС

ИАТ.5306.20.00

1

Измерительный шунт

ИАТ.5306.27.00

1

ПК Notebook

1

Щуп измерительный черный

2

Щуп измерительный красный

2

Зажим типа «крокодил» черный

2

Зажим типа «крокодил» красный

2

Кабель интерфейсный USB

1

Руководство по эксплуатации

ИАТ.5306.00.01 РЭ

1

Паспорт

ИАТ.5306.00.01 ПС

1

Портфель транспортировочный

-

1

Предел измерений, В

Диапазон измерений, В

Пределы допускаемой относительной погрешности, %

4

от 0,100 до 4,000

_U

у

20

от 4,000 до 20,000

+

1 + 0,5 •

^Uk

1

100

от 20,000 до 100,000

_ \

^Ux

7

500

от 100,000 до 500,000

П р и м е ч а н и я

1 U - конечное значение диапазона измерений.

2 Ux - измеряемое значение напряжения

Предел измерений каждого канала, В

Диапазон измерений каждого канала, В

Пределы допускаемой абсолютной погрешности, В

4

от 0,100 до 4,000

J 61 • |U_X1|+62 • |uj у

20

от 4,000 до 20,000

100

от 20,000 до 100,000

1 100 7

500

от 100,000 до 500,000

П р и м е ч а н и я

• 1 61 - предел допускаемой относительной погрешности измерения постоянного электрического напряжения, заданного на канале 1.

• 2 62 - предел допускаемой относительной погрешности измерения постоянного электрического напряжения, заданного на канале 2.

• 3 Ux1 - измеряемое значение напряжения на канале 1.

• 4 Ux2 - измеряемое значение напряжения на канале 2.

Пределы измерений, В

Диапазон измерений, В

Диапазон частот, Гц

Пределы допускаемой относительной погрешности, %

1

2

3

4

2,8

от 0,100 до 2,800

от 8 до 20 включ. св. 175 до 5600 включ.

+

^з+0Л( Ux--J.

св. 20 до 175 включ.

+

₂,₅₊о>[ ь.^- у

св. 5600 до 10000 включ.

±15

14

70

350

от 2,800 до 14,000 от 14,000 до 70,000 от 70,000 до 350,000

от 8 до 20 включ. св. 175 до 5600 включ. св. 5600 до 10000 включ.

+

^з+Ч Ux^-11

св. 20 до 175 включ.

+

₂,₅₊°>[ £^- у

П р и м е ч а н и я

• 1 ик - конечное значение диапазона измерений.

• 2 Ux - измеряемое значение напряжения.

Предел измерений каждого канала, В

Диапазон измерений каждого канала, В

Пределы допускаемой относительной погрешности суммы и разности¹⁾ переменных электрических напряжений, %

2,8

от 0,100 до 2,800

14

от 2,800 до 14,000

±( 61 • Ux1 + 62 • Ux2

70

от 14,000 до 70,000

1 100 ]

350

от 70,000 до 350,000

Предел измерений, А

Диапазон измерений, А

Пределы допускаемой относительной погрешности, %

2

от 0,100 до 2,000

Г i

± 1 + 0,5 • ^k 1

1 ^Ix    )

5

от 2,000 до 5,000

10

от 5,000 до 10,000

25

от 10,000 до 25,000

П р и м е ч а н и я

• 1 1к - конечное значение диапазона измерений.

• 2 Ix - измеряемое значение силы тока.

• 3 При измерении силы тока более 10 А время подключения измерительного шунта к источнику тока должно быть не более 10 с, а интервал между измерениями не менее 60 с.

Предел измерений, А

Диапазон измерений, А

Пределы допускаемой относительной погрешности, %

1,4

от 0,100 до 1,400

Г i

± 3 + 0,5 • ^k 1

1 Ix    )

3,5

от 1,400 до 3,500

7

от 3,500 до 7,000

20

от 7,000 до 20,000

П р и м е ч а н и я

• 1 1к - конечное значение диапазона измерений.

• 2 Ix - измеряемое значение силы тока.

• 3 При измерении силы тока более 10 А время подключения измерительного шунта к источнику тока должно быть не более 10 с, а интервал между измерениями не менее 60 с.

Диапазон измерений, °

Пределы допускаемой абсолютной погрешности, °

от 0 до 360

±2

Диапазон измерений, Гц

Пределы допускаемой погрешности, %

от 0,1 до 10000

от 0,100 до 1,000 включ.

± (1 % Fx + 2 е.м.р.) (абсолютная)

св. 1,000 до 10000,000 включ.

±1 (относительная)

П р и м е ч а н и е - 1 Fx - измеряемое значение частоты.

Диапазон измерений

Пределы допускаемой относительной погрешности, %

от 0,001 до 10 с

от 1,000 до 999,999 мс

±1

от 1,000000 до 10,000000 с

Диапазон измерений

Пределы допускаемой относительной погрешности, %

от 0,001 до 10 с

от 1,000 до 999,999 мс

±1,5

от 1,000000 до 10,000000 с

Наименование характеристики

Значение

Полоса пропускания полосовых¹) фильтров на фиксированных частотах 25, 50, 75, 175 Гц, Гц

2,0 ± 0,5

Полоса пропускания полосовых¹⁾ фильтров на фиксированных частотах 420, 480, 580, 720, 780 Гц, Гц

4 ± 1

24 ± 4

Полоса пропускания полосовых¹) фильтров на фиксированных частотах 4545, 5000, 5555 Гц, Гц

100 ± 20

Полоса подавления режекторных²⁾ фильтров на фиксированных частотах 25, 50, 75, 175 Гц, Гц

2 ± 1

Полоса подавления режекторных²⁾ фильтров на фиксированных частотах 420, 480, 580, 720, 780, 4545, 5000, 5555 Гц, Гц

4 ± 2

Подавление сигнала режекторными фильтрами на частотах 25, 50, 75 Гц, дБ, не менее

26

• ¹⁾ Для фильтров типа Баттерворта и Бесселя.

• ²⁾ Для фильтров типа Баттерворта, Чебышева, Эллиптического и Бесселя.

Наименование характеристики

Значение

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, при температуре 30 °С, %

• - атмосферное давление, кПа

от -20 до +40

90

от 84 до 106

Активное входное сопротивление каждого канала измерения напряжения, МОм, не менее

0,5

Наименование характеристики

Значение

Сопротивление изоляции между корпусом и входными цепями МПЭС, МОм, не менее

1,0

Г абаритные размеры модуля МПЭС, мм, не более

140x110x35

Масса модуля МПЭС, кг, не более

0,5

Прибор обеспечивает измерение сигналов в кодовых и тональных рельсовых цепях, а также обеспечивает расшифровку кодовых комбинаций «КЖ», «Ж», «З» на частоте, Гц

25, 50, 75

Наименование характеристики

Значение

Продолжительность непрерывной работы, ч, не более

24

Средняя наработка на отказ, ч, не менее

200000

Средний срок службы, лет, не менее

25
