Номер по Госреестру СИ: 95749-25
95749-25 Эквивалент сети
(ESH2-Z5)
Назначение средства измерений:
Эквивалент сети ESH2-Z5 (далее по тексту - эквивалент сети) предназначен для измерений напряжения кондуктивных высокочастотных помех, вносимых испытываемым техническим средством (далее - ИТС) в сеть питания переменного тока.
Внешний вид.
Эквивалент сети
Рисунок № 1
Внешний вид.
Эквивалент сети
Рисунок № 2
Внешний вид.
Эквивалент сети
Рисунок № 3
Общие сведения
Дата публикации - 03.07.2025
Срок свидетельства -
Номер записи - 45b37cd4-3f15-9eca-c1cc-3405f0768220
ID в реестре СИ - 1426376
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Rohde & Schwarz GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1242 от 2025.06.23 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Эквивалент сети (ESH2-Z5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Rohde & Schwarz GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94008-24 |
Анализаторы радиосетей, TSMA6B Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
95749-25 |
Эквивалент сети, ESH2-Z5 Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
96592-25 |
Анализатор фазового шума, FSWP26 Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
97925-26 |
Тестеры радиокоммуникационные, CMW500 Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Эквивалент сети (ESH2-Z5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Эквивалент сети (ESH2-Z5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2, 3. Заводской № 100179, идентифицирующий эквивалент сети, нанесен на информационную табличку наклейкой, размещаемой на передней панели.место нанесения заводского номера
место нанесения знака поверки

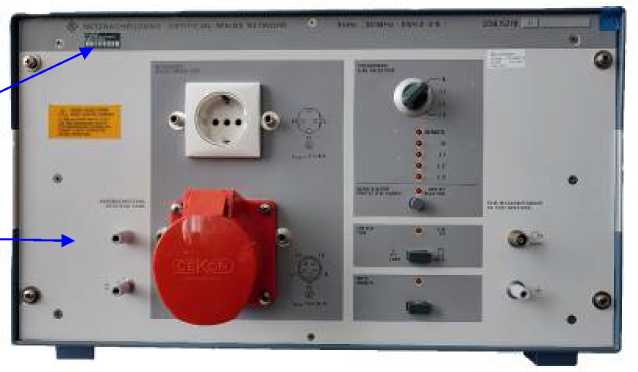

Рисунок 1 - Внешний вид эквивалента сети (вид спереди)
место знака утверждения типа

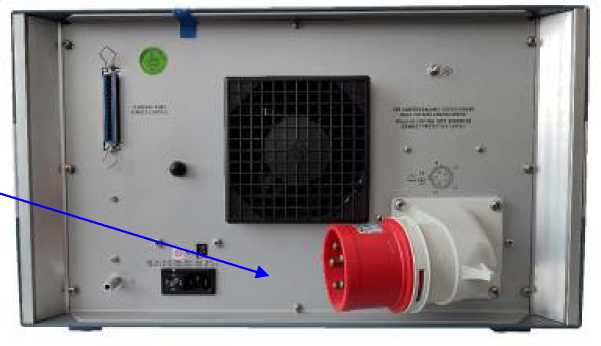

Рисунок 2 - Внешний вид эквивалента сети (вид сзади)
места пломбировки

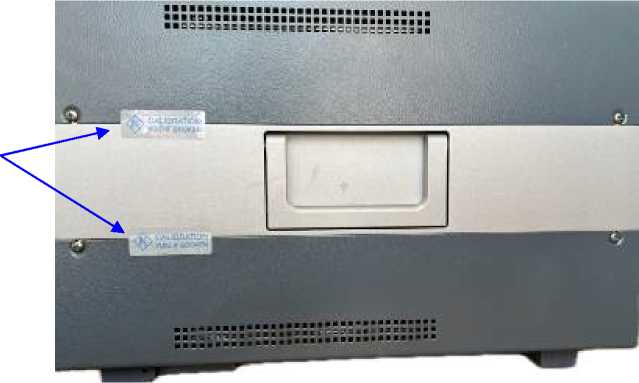

Рисунок 3 - Схема пломбировки
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,009 до 30,000 |
|
Коэффициент калибровки, дБ |
от 0 до 2 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
±2 |
Таблица 2 - Значения аргумента и модуля полного входного сопротивления
|
Частота, МГц |
Модуль полного входного сопротивления, Ом |
Пределы допускаемых значений модуля полного входного сопротивления, Ом, (±20%) |
Аргумент полного входного сопротивления, град |
Пределы допускаемых значений аргумента полного входного сопротивления, град., (±11,5°) |
|
0,009 |
5,22 |
от 4,176 до 6,264 |
26,55 |
от 15,05 до 38,05 |
|
0,010 |
5,36 |
от 4,288 до 6,432 |
37,00 |
от 25,50 до 48,50 |
|
0,015 |
6,22 |
от 4,976 до 7,464 |
38,41 |
от 26,91 до 49,91 |
|
0,020 |
7,25 |
от 5,800 до 8,700 |
44,97 |
от 33,47 до 56,47 |
|
0,030 |
9,56 |
от 7,648 до 11,472 |
52,33 |
от 40,83 до 63,83 |
|
0,050 |
14,41 |
от 11,528 до 17,292 |
56,40 |
от 44,90 до 67,90 |
|
0,070 |
19,04 |
от 15,232 до 22,848 |
55,40 |
от 43,90 до 66,90 |
|
0,080 |
21,19 |
от 16,952 до 25,428 |
54,19 |
от 42,69 до 65,69 |
|
0,100 |
25,11 |
от 20,088 до 30,132 |
51,22 |
от 39,72 до 62,72 |
|
0,200 |
39,12 |
от 31,296 до 46,944 |
38,51 |
от 27,01 до 50,01 |
|
0,500 |
47,65 |
от 38,120 до 57,180 |
17,66 |
от 6,16 до 29,16 |
|
0,700 |
48,76 |
от 39,008 до 58,512 |
12,81 |
от 1,31 до 24,31 |
|
0,800 |
49,00 |
от 39,200 до 58,800 |
11,30 |
от -0,30 до +22,80 |
|
1,000 |
49,38 |
от 39,504 до 59,256 |
9,04 |
от -2,46 до +20,54 |
|
2,000 |
49,93 |
от 39,944 до 59,916 |
4,55 |
от -6,95 до +16,05 |
|
3,000 |
50,00 |
от 40,000 до 60,000 |
3,04 |
от -8,46 до +14,54 |
|
5,000 |
50,00 |
от 40,000 до 60,000 |
1,82 |
от -9,68 до +13,32 |
|
7,000 |
50,00 |
от 40,000 до 60,000 |
1,30 |
от -10,20 до +12,80 |
|
10,000 |
50,00 |
от 40,000 до 60,000 |
0,91 |
от -10,59 до +12,41 |
|
20,000 |
50,00 |
от 40,000 до 60,000 |
0,46 |
от -11,04 до +11,96 |
|
30,000 |
50,00 |
от 40,000 до 60,000 |
0,30 |
от -11,20 до +11,80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
603 х 494 х 294 |
|
Масса, кг, не более |
26 |
|
Параметры электропитания:
|
ю О О Н- Н- |
|
Условия эксплуатации:
|
от +15 до +25 80 от 84,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели эквивалента в средней части методом наклейки в соответствии с рисунком 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в части 3 «Использование по назначению» документа «Эквивалент сети ESH2-Z5. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 30805.16.1.2-2013. «Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Документация предприятия-изготовителя.
ПравообладательФирма «Rohde & Schwarz GmbH & Co. KG», Германия
Адрес: Muhldorstrabe 15, Munchen Germany
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23
Факс: +7 (495) 583-99-48
Принцип работы эквивалента сети основан на выделении высокочастотной помехи, создаваемой ИТС в промышленных сетях питания, с помощью пассивного RLC-фильтра высоких частот и подавлении при этом сигнала промышленной частоты.
Кроме того, в эквиваленте сети установлен пассивный RLC-фильтр низкой частоты, который выполняет следующие функции:
-
- обеспечивает фильтрацию высокочастотных помех, имеющихся в промышленной сети питания;
-
- формирует нормированное, в соответствии с ГОСТ 30805.16.1.2-2013, входное сопротивление для сигнала высокочастотной помехи, создаваемой ИТС.
Таким образом, фильтр низкой частоты обеспечивает единство условий измерения сигнала помехи, создаваемой ИТС.
Измерительный канал эквивалента сети представляет собой фильтр низкой частоты, вход которого подключен к промышленной сети, а к его выходу - ИТС и фильтр высоких частот. К выходу фильтра высоких частот подключают измерительный приемник (анализатор спектра, селективный вольтметр). Коэффициент калибровки эквивалента сети является коэффициентом передачи фильтра высоких частот.
Конструктивно эквивалент сети выполнен в виде моноблока с расмещенными в корпусе четырьмя одинаковыми измерительными каналами для фаз сети L1, L2, L3 и нейтральной N для возможности измерения напряжения помех от устройств, требующих трехфазного питания. Также эквивалент сети оборудован размещённым внутри корпуса элементом RC для подключения эквивалента руки. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи переключателя управления, расположенного на лицевой панели, так и дистанционно с использованием сигналов TTL уровня.
Общий вид эквивалента сети (зав. № 100179), места пломбировки
от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2, 3. Заводской № 100179, идентифицирующий эквивалент сети, нанесен на информационную табличку наклейкой, размещаемой на передней панели.
место нанесения заводского номера
место нанесения знака поверки
Рисунок 1 - Внешний вид эквивалента сети (вид спереди)
место знака утверждения типа
Рисунок 2 - Внешний вид эквивалента сети (вид сзади)
места пломбировки
Рисунок 3 - Схема пломбировки
