Номер по Госреестру СИ: 95754-25
95754-25 Трансформаторы тока
(LZZBJ9-10C1G3A)
Назначение средства измерений:
Трансформаторы тока LZZBJ9-10C1G3A (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

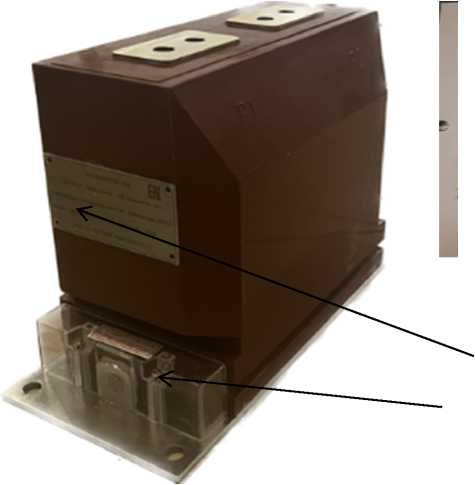

Внешний вид.
Трансформаторы тока
Рисунок № 1

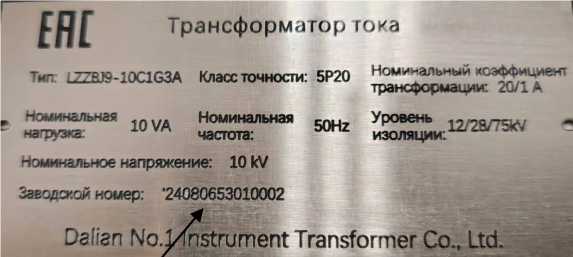

Внешний вид.
Трансформаторы тока
Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательDalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с одной вторичной обмоткой, который залит эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичная обмотка выведена в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбирован ия
Трансформатор тока
Класс точности: 5Р20
Тип: LZZBJ9-10C1G3A
10 VA
Номинальное напряжение: 10 KV
Номинальный коэффициент трансформации: 20/1А
Dalian No.Mnstrument Transformer Со., Ltd.
Уровень J2/28/75W изоляции:
Номинальная нагрузка:
Заводской номер: ‘24080653010002
Номинальная 5qhz частота:
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и табличка технических данных
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
20 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Наибольший рабочий первичный ток, А |
20 |
|
Номинальная частота, Г ц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В\А |
10 |
|
Класс точности по ГОСТ Р МЭК 61869-2-2015, ГОСТ 7746-2015 |
5P |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
330x149x228 |
|
Условия эксплуатации:
|
от -60 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
175000 |
|
Средний срок службы, лет, не менее |
20 |
