Комплексы применяются для построения автоматизированных систем контроля и управления технологическими процессами в энергетике и других отраслях промышленности.

ПТК ПЛК-ИНКОНТ включают в свой состав унифицированные технические средства, объединенные стандартизованными каналами связи, а также программно-математические средства, обеспечивающие функционирование комплекса в целом.

Программно-технический комплекс обеспечивает:

• - прием измерительной информации от первичных измерительных преобразователей в виде силы постоянного тока, напряжения постоянного тока, частоты переменного тока, сигналов от термопар и термопреобразователей сопротивления;

• - прием информации в виде дискретных электрических различными характеристиками по току и напряжению;

• - обработку измерительной информации;

• - выработку управляющих и регулирующих воздействий по различным законам регулирования с выдачей внешних сигналов управления в виде аналоговых и дискретных сигналов.

Структура ПТК ПЛК-ИНКОНТ состоит из:

• - аппаратуры верхнего уровня, которая компонуется на базе персональных или промышленных компьютеров типа IBM PC,

• - аппаратуры линий связи обеспечивающей передачу измерительной информации, полученной от измерительных преобразователей, в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet».

• - аппаратуры нижнего уровня, которая строится на базе процессоров и модулей ввода сигналов от первичных измерительных преобразователей и дискретных сигналов и модулей вывода аналоговых и дискретных управляющих сигналов. В состав аппаратуры нижнего уровня входит также модули электропитания.

Контроллеры, блоки питания и модули ввода-вывода размещаются в крейтах, представляющих собой каркас фиксированной высоты, глубины и переменной длины

Лист № 2 Всего листов 11 с установленной в него объединительной платой, с помощью которой осуществляется обмен между устанавливаемыми в корпус функциональными модулями.

Крейт имеет слоты для установки модулей (см. рисунок 1 и рисунок 2).

В каждый крейт устанавливается модуль процессорный, модуль коммутатора, блок питания, и определенное количество различных измерительных аналоговых и дискретных модулей ввода-вывода. Для организации взаимодействия компонентов в крейтах используется технология Ethernet на объединительной плате.

Комплекс может состоять из одного (активного) или нескольких (1 х активный + N х пассивных) крейтов в которые устанавливаются функциональные модули, согласно проекта автоматизации Питание и сообщение между модулями осуществляется по объединительной плате, см. таблицу 1

Таблица 1

ПТК предназначен для применения в составе систем сбора / передачи / управления технологической информацией любого промышленного предприятия / процесса.

Измерительные каналы ПТК строятся на базе перечисленных ниже измерительных аналоговых измерительных модулей:

• - модуль AI16I-XX - модуль ввода аналоговых сигналов силы постоянного тока, модуль имеет 16 гальванически изолированных входов (см. рисунок 3);

• - модуль AI16U-XX - модуль ввода аналоговых сигналов напряжения постоянного тока, модуль имеет 16 гальванически изолированных входов (см. рисунок 3);

• - модуль AI8G-XX - модуль ввода аналоговых сигналов напряжения и силы постоянного тока, модуль имеет 8 гальванически изолированных входов (см. рисунок 4);

• - модуль AI8T-XX - модуль ввода аналоговых сигналов от термопар по ГОСТ Р 8.585: типа TXK(L), ТХА(К) и термопреобразователей сопротивления. по четырех и трехпроводной схеме, с НСХ по ГОСТ 6651, модуль имеет 8 гальванически изолированных входов (см. рисунок 5);

• - модуль АО8-ХХ - модуль вывода аналоговых сигналов силы или напряжения постоянного тока (зависит от программных настроек модуля), модуль имеет 8 гальванически изолированных выходов (см. рисунок 6);

• - модуль FI4-01-модуль измерения частоты, модуль имеет 4 измерительных канала (см. рисунок 7).

Кроме того, в состав ПТК входят также модули, обеспечивающие функционирование измерительных модулей в составе систем АСУТП объекта автоматизации:

• - CU01 - модуль процессорный, компонент ПЛК, обеспечивает вычисления и управление, до 5-и внешних каналов связи Ethernet;

• - CP02 - модуль коммутатора, компонент ПЛК, обеспечивает коммутацию процессорного модуля, с модулями ввода/вывода;

• - PS01 - модуль блока питания, компонент ПЛК, обеспечивает питание всех модулей, используется для систем с напряжением питания 220В;

• - PS02 - модуль блока питания, компонент ПЛК, обеспечивает питание всех модулей, используется для систем с напряжением питания 27В;

• - DI32-01 - модули ввода дискретных сигналов по 32 каналам 24В DC;

• - DO32-01 - модули вsвода дискретных сигналов по 32 каналам 24В DC.

Примечание:

ХХ в обозначении модуля означает вариант конструктивного исполнения модуля, не влияющего на метрологические характеристики.

Заводской номер комплекса в виде цифрового кода наносится на корпус в соответствии с рисунком 1 и в паспорт комплекса. Заводские номера модулей в виде цифрового кода наносятся на модули в виде наклейки в соответствии с рисунком 10 и в паспорт модуля.

Нанесение знака поверки на средство измерений не предусмотрено. Сведения о поверке вносятся в Федеральный информационный фонд по обеспечению единства измерений, в паспорт наносят клеймо о поверке.

Варианты исполнения корпуса ПЛК показаны на рисунках 1 и 2

Место нанесения заводского номера комплекса

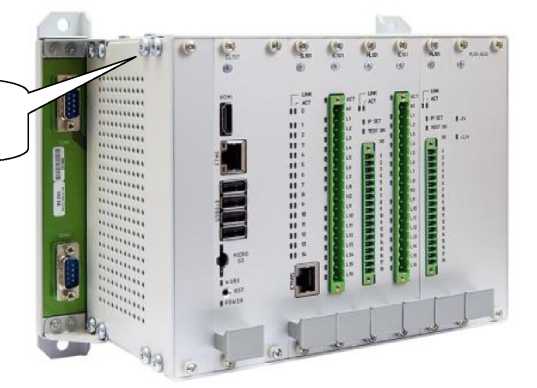

Рисунок 1 - Общий вид

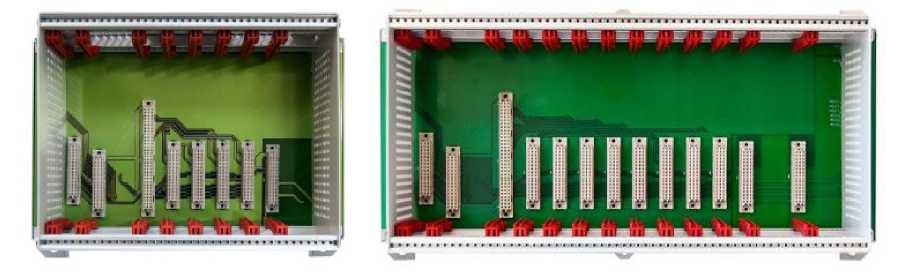

Рисунок 2 - Возможности крейтов по масштабированию

Рисунок 5 - Модуль аналогового ввода сигналов температуры

AI8T-XX

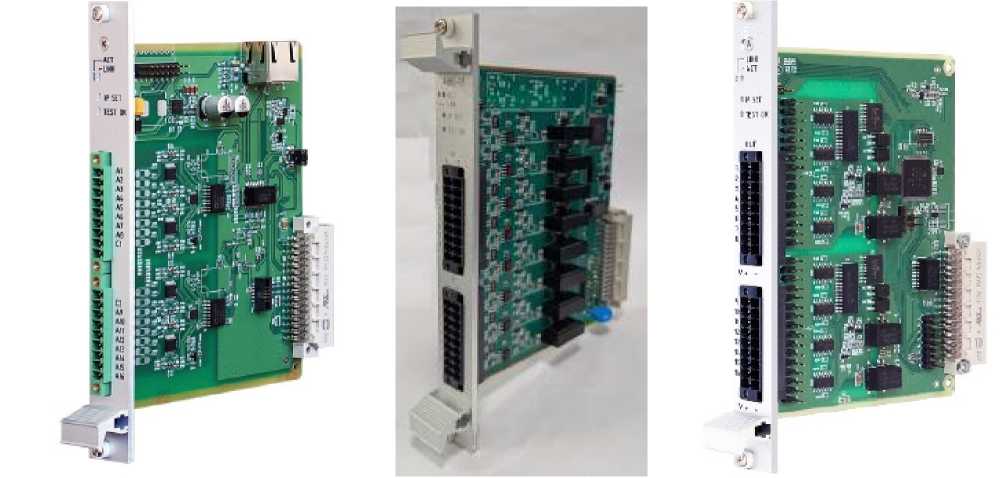

Рисунок 3 - Модуль аналогового ввода, тока и напряжения

AI16I-XX и AI16U-XX

Рисунок 4 - Модуль аналогового ввода тока и напряжения

AI8G-XX

Рисунок 7 - Модуль измерения

частоты FI4-01

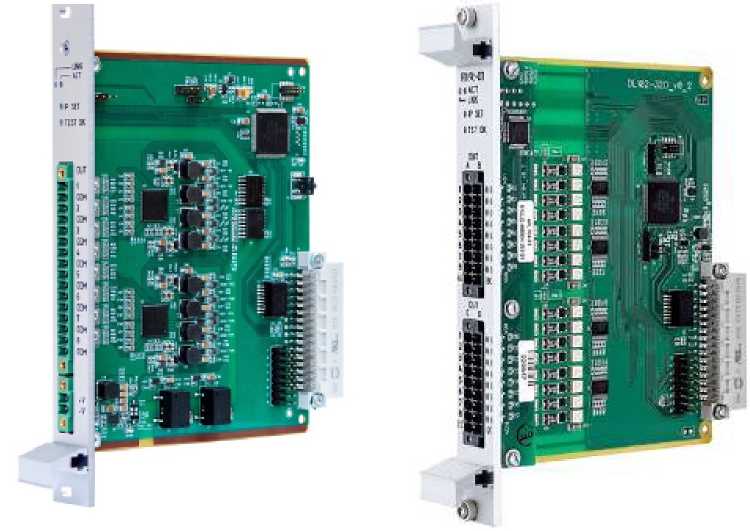

Рисунок 6 - Модуль аналогового вывода AO8-XX

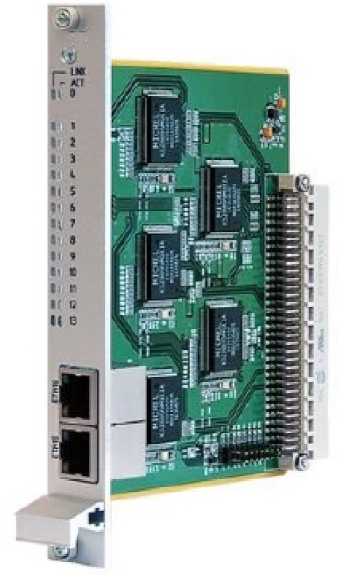

Рисунок 8 - Модуль коммутатора CP02

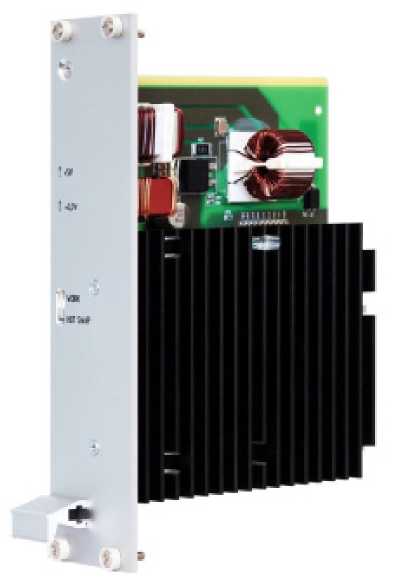

Рисунок 9 - Модули блока питания

PS01 и PS02

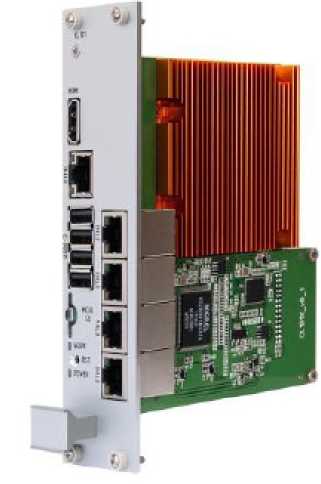

Рисунок 10 - Модуль процессорный CU01

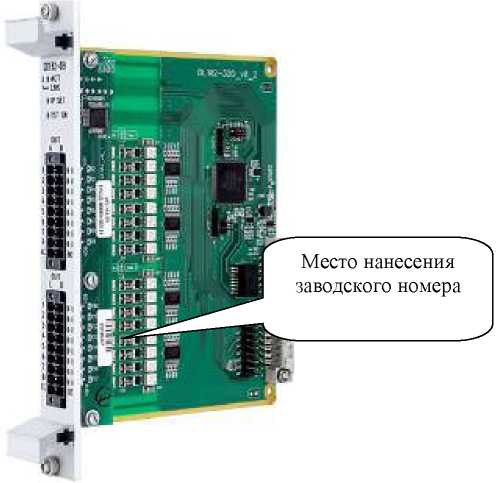

Рисунок 11 - Общий вид с указанием места нанесения заводского номера

Пломбирование ПТК не предусмотрено.

Таблица 6 -

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 4 -Метрологические характеристики

Продолжение таблицы 4__________________________________________________________________________________________________

Продолжение таблицы 4

Таблица 5 - Технические характеристики

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений
