Сведения о средстве измерений: 95756-25 Хроматографы жидкостные

Номер по Госреестру СИ: 95756-25
95756-25 Хроматографы жидкостные
(LC-2050C)

Назначение средства измерений:
Хроматографы жидкостные LC-2050C (далее - хроматографы) предназначены для измерений содержания широкого спектра компонентов в пробах веществ и материалов, растворах, продуктах питания и других объектах анализа.

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Хроматографы жидкостные
Рисунок № 1

Внешний вид.
Хроматографы жидкостные
Рисунок № 2

Внешний вид.
Хроматографы жидкостные
Рисунок № 3

Внешний вид.
Хроматографы жидкостные
Рисунок № 4

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Хроматографы жидкостные
Рисунок № 5

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Хроматографы жидкостные
Рисунок № 6

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Хроматографы жидкостные
Рисунок № 7

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Хроматографы жидкостные
Рисунок № 8

Общие сведения

Дата публикации - 25.07.2025
Срок свидетельства -
Номер записи - cd8a4b86-d543-7c62-16a9-849ce6c976b1
ID в реестре СИ - 1426369
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LC-2050C 3D, LC-2050C, LC -2050 C 3D,

Производитель

Изготовитель - SHIMADZU CORPORATION
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

Государственные первичные эталоны (ГЭТ);
Эталоны единиц величин, закрепленные за метрологическими службами;
Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
Экспорта данных в различных форматах;
Отображения географической информации с использованием Яндекс.Карт (при необходимости);
Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

Оценивать динамику использования эталонов по годам;
Сравнивать организации по активности применения эталонной базы;
Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1298 от 2025.06.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1490 от 2025.07.23 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 июня 2025 г. № 1298 «Об утверждении типов средств измерений»

Наличие аналогов СИ: Хроматографы жидкостные (LC-2050C)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SHIMADZU CORPORATION

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
68915-17 23.10.2027	Течеискатели масс-спектрометрические гелиевые , серии MSE SHIMADZU CORPORATION (ЯПОНИЯ )	ОТ МП	1 год
17037-98 01.03.2003	Хpомато-масс-спектpометpы, QP-5000 SHIMADZU CORPORATION (ЯПОНИЯ )	ОТ МП	1 год.
95756-25	Хроматографы жидкостные, LC-2050C SHIMADZU CORPORATION (ЯПОНИЯ )	ОТ МП	1 год

V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Хроматографы жидкостные (LC-2050C)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Для юриков	Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	LC-2050C 3D LC-2050C	17	17	17	17
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	LC-2050C LC-2050C 3D	10	10	10	10
АО "АЭХК" (273)		LC -2050 C 3D	2	2	2	2

Стоимость поверки Хроматографы жидкостные (LC-2050C)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Хроматографы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных.

Изготовителем не предусмотрена визуализация идентификационных данных встроенного ПО хроматографа.

Хроматографы оснащены автономным ПО, позволяющим управлять хроматографами и внешними детекторами, устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить диагностику прибора.

Влияние ПО на метрологические характеристики хроматографов учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LabSolutions
Номер версии (идентификационный номер ПО), не ниже	5.124
Цифровой идентификатор ПО	-

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация фирмы Shimadzu Corporation, Япония.

Правообладатель

Фирма Shimadzu Corporation, Япония

Адрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan

Изготовитель

Фирма Shimadzu Corporation, Япония
Адрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Фирма Shimadzu Corporation, Япония
Адрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании.

Хроматографы представляют из себя моноблочные приборы со встроенным детектором: спектрофотометрическим (LC-2050C) или на диодной матрице (LC-2050C 3D). Хроматографы оснащены градиентным насосом, дегазатором, контроллером, автодозатором с возможностью охлаждения образцов и термостатом колонок. Дополнительно хроматограф LC-2050C зав. № L22976101257 AE укомплектован рефрактометрическим детектором RID-20A, а хроматограф LC-2050C зав. № L22976101258 AE - флуориметрическим детектором RF-20A.

Хроматографы оснащены функцией искусственного интеллекта, с помощью которой возможно контролировать количество подвижной фазы в режиме реального времени за счет использования датчика веса; отслеживать использование расходных материалов по номеру детали и предупреждать о необходимости их замены.

Управление хроматографами осуществляется через установленное

на IBM PC-совместимом компьютере автономное программное обеспечение LabSolutions.

Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на хроматографы не предусмотрено.

Заводской номер хроматографов состоит из арабских цифр и букв латинского алфавита и нанесен на информационную табличку, расположенную на правой боковой панели корпуса хроматографа, методом лазерной печати.

Заводской номер вынесенных детекторов состоит из арабских цифр и букв латинского алфавита и нанесен на информационную табличку, расположенную на правой боковой панели корпуса детектора, методом лазерной печати.

Общий вид хроматографов и детекторов, входящих в их состав, представлен на рисунках 1-3. Место нанесения заводского номера на хроматографы указано на рисунке 4. Место нанесения заводского номера на вынесенные детекторы указано на рисунке 5.

К данному типу средств измерений относятся хроматографы LC-2050C зав. № L22976031157 AE, LC-2050C зав. № L22976183170 ML, LC-2050C

зав. № L22976101255 AE, LC-2050C зав. № L22976101256 AE, LC-2050C зав. № L22976101257 AE с вынесенным рефрактометрическим детектором RID-20A зав. № L21466112765 CD, LC-2050C зав. № L22976101258 AE с вынесенным флуориметрическим детектором RF-20A

зав. № L20496109838	CD,	LC-2050C	3D	зав. №	L22986009158	AE,	LC-2050C	3D
зав. № L22986009161	AE,	LC-2050C	3D	зав. №	L22986103020	AE,	LC-2050C	3D
зав. № L22986103040	AE,	LC-2050C	3D	зав. №	L22986103041	AE,	LC-2050C	3D
зав. № L22986103045	AE,	LC-2050C	3D	зав. №	L22986103054	AE,	LC-2050C	3D
зав. № L22986103057	AE,	LC-2050C	3D	зав. №	L22986103044	AE,	LC-2050C	3D
зав. № L22986103055	AE,	LC-2050C	3D	зав. №	L22986103032	AE,	LC-2050C	3D

зав. № L22986103043 AE.

Внешний вид. Хроматографы жидкостные (LC-2050C), http://oei-analitika.ru

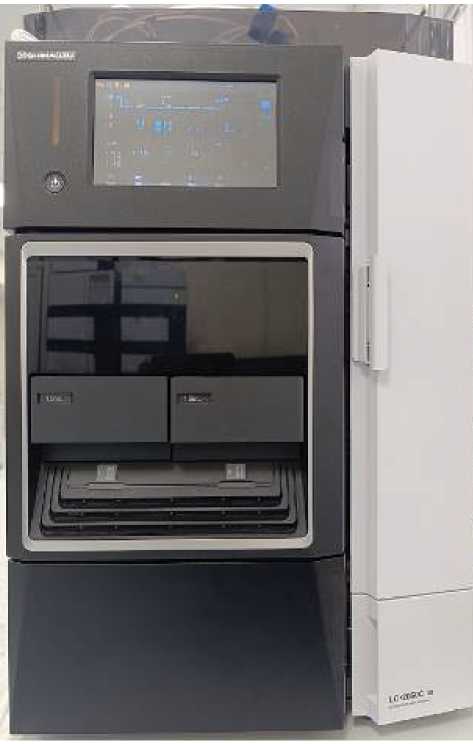

Рисунок 1 - Общий вид хроматографов жидкостных LC-2050C

Табличка с заводским номером

расположена на правой боковой панели корпуса прибора

Табличка с заводским номером расположена на правой боковой панели корпуса детектора

Рисунок 2 - Общий вид рефрактометрического детектора RID-20A

Заводской номер хроматографа

Табличка с заводским номером расположена на правой боковой панели корпуса детектора

Рисунок 3 - Общий вид флуориметрического детектора RF-20A

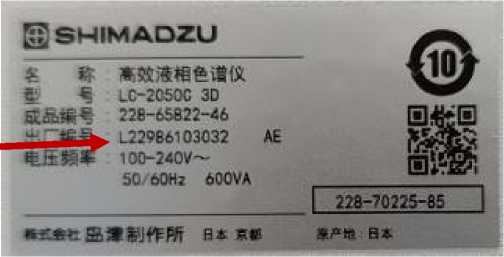

Рисунок 4 - Место нанесения заводского номера на информационной табличке хроматографа

Заводской номер детектора

S 2* S'JfFf/f s * 5 ВЬ

SSHIMADZU

RF-ZQA

223-65304-45

L20496109538

1OG^24AV—

5C/60Hz 400VA

SJ 4

22 В-70225-47

Рисунок 5 - Место нанесения заводского номера на информационной табличке вынесенного детектора

Таблица 4 -

Наименование	Обозначение	Количество
Хроматограф жидкостный	LC-2050C или LC-2050C 3D	1 шт.
Рефрактометрический детектор (в комплекте с хроматографом LC-2050C зав. № L22976101257 AE)	RID-20A	1 шт.
Флуориметрический детектор (в комплекте с хроматографом LC-2050C зав. № L22976101258 AE)	RF-20A	1 шт.
Руководство по эксплуатации	-	1 экз.
Руководство по пользованию ПО	-	1 экз.
Методика поверки	-	1 экз.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, В, не более	540’⁵
Дрейф нулевого сигнала, В/ч, не более	540’³
Предел детектирования, г/см³, не более: - спектрофотометрический детектор, по кофеину	140’⁸
- спектрофотометрический детектор, по антрацену	140’⁹
- детектор на диодной матрице, по кофеину	140’⁸
- детектор на диодной матрице, по антрацену	140’⁹
- рефрактометрический детектор, по сахарозе	240’⁷
- рефрактометрический детектор, по антрацену	240’⁷
- флуориметрический детектор, по антрацену	340'¹¹
Соотношение сигнал/шум для Рамановского спектра воды, не менее	600
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, % - спектрофотометрический детектор, по площади пика	1
- спектрофотометрический детектор, по времени удерживания	1
- детектор на диодной матрице, по площади пика	1
- детектор на диодной матрице, по времени удерживания	1
- флуориметрический детектор, по площади пика	2
- флуориметрический детектор, по времени удерживания	1
- рефрактометрический детектор, по площади пика	2
- рефрактометрический детектор, по времени удерживания	1
Пределы допускаемого значения относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), %	±2

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	220±22 50±1
Условия эксплуатации (в закрытых помещениях): - температура окружающей среды, ^оС - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +30 от 20 до 85 от 84,0 до 106,7 (от 630 до 800)
Габаритные размеры (Д х Ш х В), мм, не более	500 х 410 х 605
Масса, кг, не более	62
