Номер по Госреестру СИ: 95767-25
95767-25 Измерители температуры многоканальные
(ДТМ3)
Назначение средства измерений:
Измерители температуры многоканальные ДТМ3 (далее - измерители) предназначены для непрерывных измерений и контроля температуры продуктов в нескольких точках по высоте заполнения резервуаров, работающих без давления или под давлением.
Внешний вид.
Измерители температуры многоканальные
Рисунок № 1
Внешний вид.
Измерители температуры многоканальные
Рисунок № 2
Внешний вид.
Измерители температуры многоканальные
Рисунок № 3
Внешний вид.
Измерители температуры многоканальные
Рисунок № 4
Внешний вид.
Измерители температуры многоканальные
Рисунок № 5
Внешний вид.
Измерители температуры многоканальные
Рисунок № 6
Внешний вид.
Измерители температуры многоканальные
Рисунок № 7
Внешний вид.
Измерители температуры многоканальные
Рисунок № 8
Внешний вид.
Измерители температуры многоканальные
Рисунок № 9
Общие сведения
Дата публикации - 01.07.2025
Срок свидетельства - 27.06.2030
Номер записи - c6cfac66-9e56-c08c-64d2-1e86dd1f87fe
ID в реестре СИ - 1426358
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение 2, исполнение 0,
Производитель
Изготовитель - Акционерное общество «Альбатрос»
Страна - РОССИЯ
Населенный пункт - 127254, г. Москва, Огородный пр-д, д. 5, стр. 3
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 82
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 69
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1298 от 2025.06.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители температуры многоканальные (ДТМ3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Измерители температуры многоканальные (ДТМ3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ПП "ПАРУС" (RA.RU.312870) | 82 | 4 | 80 | 2 | 0 | 82 | 80 | 2 |
Стоимость поверки Измерители температуры многоканальные (ДТМ3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным в ПП и ВП. ПО предназначено для обработки измерительной информации, отображения результатов измерений на экране ВП и индикаторе ЭП для измерителей исполнения 0, формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Идентификационные данные ПО выводятся на экран отображения информации ВП (для измерителей в исполнении 0 - на индикатор ЭП), а также доступны для чтения с персональных компьютеров верхнего уровня. Для защиты от несанкционированного доступа к ПО доступ к настройкам измерителя ограничен паролями и пломбами. Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
- |
Yak13_106.hex |
MVV1_01. hex |
|
Номер версии ПО |
не ниже 1.ХХ* | ||
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
B36263DA |
В135 |
27D1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
|
Исполнение измерителя |
0 |
1, 2 |
3, 4 |
|
ВП |
- |
БСД5А, БСД5Н |
А17 |
|
Примечание -* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |||
Знак утверждения типа
Знак утверждения типананосится на корпус ПП методом лазерной гравировки, на лицевую панель ВП, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе 4 «Общее устройство и принцип работы приборов» руководства по эксплуатации УНКР.405514.005 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
ТУ 26.51.51-002-29421521-2022 Измерители температуры многоканальные ДТМ3. Технические условия.
ПравообладательАкционерное общество «Альбатрос» (АО «Альбатрос») ИНН 7713003423
Юридический адрес: 127254, г. Москва, Огородный пр-д, д. 5, стр. 3, эт. 2, оф. 12
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Конструктивно измерители состоят из первичного(ых) преобразователя(ей) -измерителя(ей) температуры многоточечного(ых) ДТМ3 (далее - ПП) и вторичного прибора -блок сопряжения с датчиком БСД5А, БСД5Н или контроллер А17 (далее - ВП). ПП в свою очередь состоит из чувствительного элемента (далее - ЧЭ) и электронного преобразователя (далее - ЭП). ЧЭ выпускается в трех исполнениях: гибкий ЧЭ - выполнен в виде кабель-троса в оболочке из фторопласта с антистатическими свойствами; полужесткий ЧЭ - выполнен в виде кабель-троса в оболочке из нержавеющего герметичного гофрированного металлорукава; жесткий ЧЭ - выполнен из нержавеющей трубы. Внутри ЧЭ на заданном расстоянии друг от друга располагаются термометры сопротивления платиновые (далее - ТСП) или цифровые интегральные термометры (далее - ИТ): для гибких ЧЭ - не более 16 шт.; для полужестких и жестких ЧЭ - не более 8 шт. В нижней части гибкого и полужесткого ЧЭ крепятся грузы (один для гибкого ЧЭ, три для полужесткого ЧЭ), обеспечивающие натяжение ЧЭ.
Принцип действия измерителя основан на зависимости выходного сигнала ТСП или ИТ от измеряемой температуры. ПП обрабатывает выходные сигналы и преобразовывает полученную информацию в цифровой код - значение температуры. Далее результаты измерений от ПП отображаются на индикаторе ЭП (для измерителей исполнения 0) или передаются в ВП по линиям связи по внутреннему протоколу - HART, АО «Альбатрос» или Modbus.
В зависимости от состава, измерители выпускаются в исполнениях, представленных в таблице 1.
Таблица 1 - Исполнения измерителей
|
Исполнение |
ВП |
Количество Ш1 |
Интерфейсы Ш1 |
|
0 |
- |
1 |
протокол HART, протокол ModbusRTU (RS-485), протокол АО «Альбатрос» |
|
1 |
БСД5А |
1 |
протокол АО «Альбатрос» |
|
2 |
БСД5Н |
от 1 до 4 |
протокол HART |
|
3 |
А17 |
от 1 до 6 |
протокол АО «Альбатрос» |
|
4 |
от 1 до 24 |
протокол HART |
ПП с полужестким ЧЭ
ПП с жестким ЧЭ
ПП с гибким ЧЭ
ЭП без индикации без обогрева/ с обогревом
ЭП с индикацией без обогрева/ с обогревом
Рисунок 1 - Общий вид Ш1
|||| }(||
Рисунок 2 - Общий вид ВП
Заводской номер ПП, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус ПП методом лазерной гравировки. Заводской номер ВП, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку ВП типографским способом. Заводской номер измерителя исполнения 0, идентифицирующий каждый экземпляр средства измерений, соответствует заводскому номеру ПП. Заводской номер измерителей исполнений 1, 2, 3, 4 соответствует заводскому номеру ВП (заводские номера ПП, входящих в состав измерителя, при этом указываются в паспорте измерителей).
А/кбатрос [j' rfe
ДТК13-ОЭ-С-15.5О-1-7 -C1-1-0-1 -C-CDC-1
IP as -45 UC Ct < +75 -’C

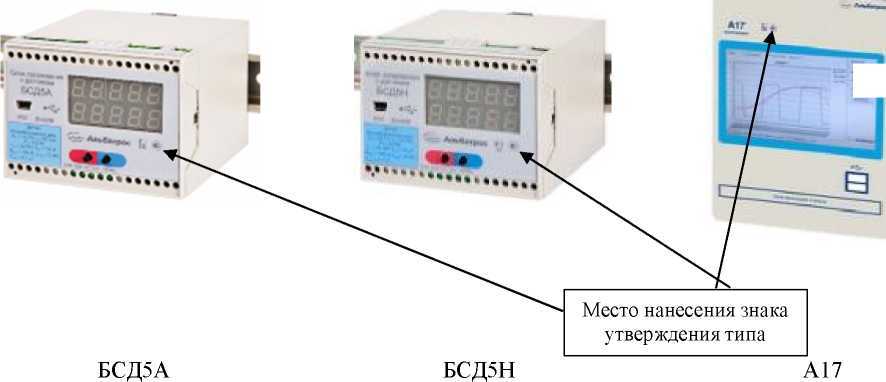

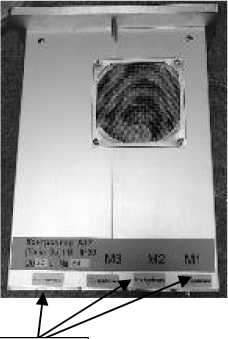

Место нанесения знака утверждения типа
Контроллер A17 [ЕквдВДНВ IP$f> . 2O2fflr. КЬГОП MJ
М2 Ml
OEx ia I IB T3 Ga X
Ex ia IIIBT2007C Da
И-ВЯС RU C-RU.b-E.BCI»^ 2U23 г. N 0D1
Маркировочная табличка БСД5А, БСД5Н:_______
20 Or мГооП
II H 17 11 Ю 20 21 22 23 24
ПП
ВП
Рисунок 3 - Маркировка

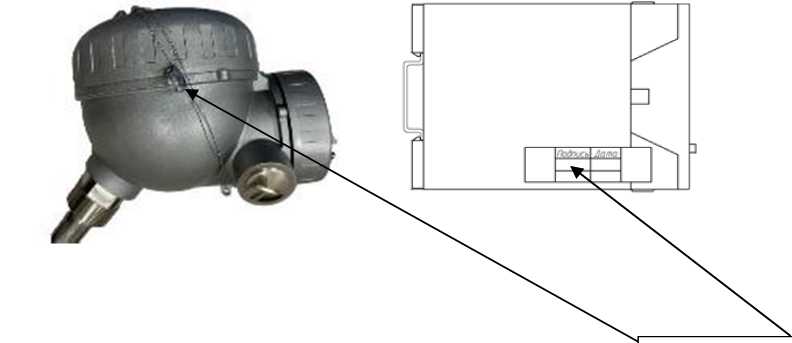

Места пломбировки
