Номер по Госреестру СИ: 95771-25
95771-25 Преобразователи одноканальные с дисплеем
(3-9900-1P)
Назначение средства измерений:
Преобразователи одноканальные с дисплеем 3-9900-1P (далее - преобразователи) предназначены для измерений входных сигналов частоты и электрического сопротивления постоянного тока, поступающих от первичных преобразователей, и преобразования их в сигнал силы постоянного электрического тока.
Внешний вид.
Преобразователи одноканальные с дисплеем
Рисунок № 1
Внешний вид.
Преобразователи одноканальные с дисплеем
Рисунок № 2
Внешний вид.
Преобразователи одноканальные с дисплеем
Рисунок № 3
Общие сведения
Дата публикации - 09.07.2025
Срок свидетельства - 02.07.2030
Номер записи - 37623a87-af2f-d1e5-2862-648e6a1ffd49
ID в реестре СИ - 1426356
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Georg Fisher Signet LLC
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1325 от 2025.07.02 ПРИКАЗ_Об утверждении типов средств измерений (21)
№1384 от 2025.07.08 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 июля 2025 г. № 1325 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Преобразователи одноканальные с дисплеем (3-9900-1P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Georg Fisher Signet LLC
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95771-25 02.07.2030 |
Преобразователи одноканальные с дисплеем, 3-9900-1P Georg Fisher Signet LLC (СОЕДИНЕННЫЕ ШТАТЫ 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale) |
ОТ МП |
4 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Преобразователи одноканальные с дисплеем (3-9900-1P)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 48 | 48 | 0 | 0 | 48 | 48 | 0 |
Стоимость поверки Преобразователи одноканальные с дисплеем (3-9900-1P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое установлено (прошито) в памяти преобразователей при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, передачи и отображения измерительной информации.
Метрологические характеристики преобразователей нормированы с учетом ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
А9900 |
|
Номер версии (идентификационный номер) ПО |
21 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации 26.51.52-003-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательGeorg Fisher Signet LLC, США
Адрес: 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale, USA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия преобразователей основан на измерении входных сигналов частоты и электрического сопротивления постоянного тока, пропорциональных измеряемой физической величине, и преобразовании их в сигнал силы постоянного электрического тока, отображении результатов измерений на дисплее преобразователей и передачи информации во внешние информационные системы.
При измерении электрического сопротивления постоянного тока входной сигнал поступает через модуль 3-9900.394, входящий в состав преобразователей. Общий вид приведен на рисунке 2.
Преобразователи имеют на лицевой панели 4 кнопки управления.
К данному типу средства измерений относятся преобразователи c серийными номерами
62311101353,
62311071541,
62311071550,
62311101350,
62311071573,
62311101377,
62311100438,
62311101370,
62311071441,
62311071532,
62311101359,
62311101356,
62311071534,
62311071535,
62311101373,
62311071549,
62311100446,
62311101371,
62311071537,
62311071587,
62311100395,
62311101363,
62311071583,
62311100487,
62311101382,
62311071533,
62311071397,
62311071591,
62311071460,
62311100450,
62311100439,
62311101375,
62311071408,
62311100449,
62311100447,
62311071567,
62311071410,
62311101366,
62311101364,
62311071542,
62311071560,
62311100434,
62311071540, 62311100443, 62311100423, 62311100431, 62311100442, 62311100432.
Конструкция преобразователей и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на преобразователи.
Пломбирование не предусмотрено.

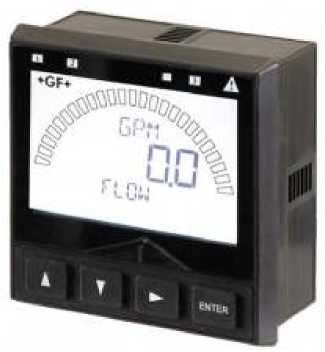

Рисунок 1 - Общий вид преобразователя

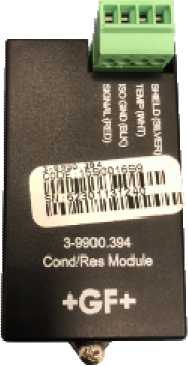

Рисунок 2 - Общий вид модуля 3-9900.394

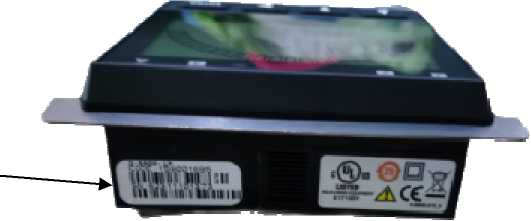

Серийный номер преобразователя, состоящий из арабских цифр, нанесен типографским методом в виде наклейки на корпусе преобразователя с указанием его обозначения (показано стрелкой). Маркировка преобразователя приведена на рисунке 3.
Место нанесения серийного номера
Рисунок 3 - Маркировка преобразователя
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений входных сигналов частоты, Гц1) |
от 0,5 до 1500,0 |
|
Диапазон измерений входных сигналов электрического сопротивления постоянного тока, МОм1) |
от 0,001 до 3,000 |
|
Выходной сигнал силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности измерений входных сигналов частоты, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений входных сигналов электрического сопротивления постоянного тока, % |
±2 |
|
1) Указан общий диапазон измерений. Фактический диапазон измерений указан в паспорте преобразователя. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,8 до 35,2 |
|
Условия эксплуатации:
|
от -10 до +70 95 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
15 |
