Сведения о средстве измерений: 95776-25 Трансформаторы тока измерительные

Номер по Госреестру СИ: 95776-25
95776-25 Трансформаторы тока измерительные
()

Назначение средства измерений:
Трансформаторы тока измерительные (далее по тексту - трансформаторы) предназначены для преобразования силы переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

сертификация программного обеспечения

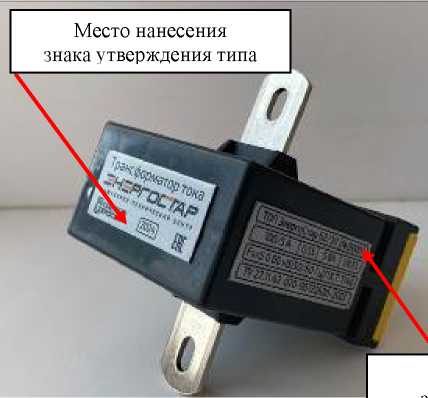

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3

Общие сведения

Дата публикации - 09.07.2025
Срок свидетельства - 02.07.2030
Номер записи - cac7baa0-c749-0bfe-184c-47ca1683dca9
ID в реестре СИ - 1426351
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ТШП ЭнергоСтар, ТОП ЭнергоСтар,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ЭНЕРГОСТАР»
Страна - РОССИЯ
Населенный пункт - 188508, Ленинградская обл., Ломоносовский р-н, гп. Виллозское, тер. Южная, часть производственной зоны Горелово, ул. Понссе, д. 24
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1325 от 2025.07.02 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Трансформаторы тока измерительные ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ЭНЕРГОСТАР»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95776-25
02.07.2030
 Трансформаторы тока измерительные,
Общество с ограниченной ответственностью «ЭНЕРГОСТАР» (РОССИЯ 188508, Ленинградская обл., Ломоносовский р-н, гп. Виллозское, тер. Южная, часть производственной зоны Горелово, ул. Понссе, д. 24) 		ОТ
4 года
Отчет - CR_2 Собственники СИ

Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:

- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ

Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока измерительные ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
(RA.RU.311406)		 РСТ
  • ТШП ЭнергоСтар
  • ТОП ЭнергоСтар
    		•  3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы тока измерительные ()

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы паспорта и руководства по эксплуатации трансформаторов типографским способом, а также на маркировочную табличку трансформаторов методом лазерной гравировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Устройство и принцип действия» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491;

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    ТУ 27.11.42 -020 - 96722620 - 2023 «Трансформаторы тока измерительные ТОП и ТШП ЭнергоСтар. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ЭНЕРГОСТАР» (ООО «ЭНЕРГОСТАР») ИНН 7820307592

    Юридический адрес: 198302, г. Санкт-Петербург, ул. Морской пехоты, д. 10, к. 2, лит. а, помещ. 8Н

    Изготовитель

    Общество с ограниченной ответственностью «ЭНЕРГОСТАР» (ООО «ЭНЕРГОСТАР») ИНН 7820307592
    Юридический адрес: 198302, г. Санкт-Петербург, ул. Морской пехоты, д. 10, к. 2, лит. а, помещ. 8Н
    Адрес места осуществления деятельности: 188508, Ленинградская обл., Ломоносовский р-н, гп. Виллозское, тер. Южная, часть производственной зоны Горелово, ул. Понссе, д. 24

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
    Факс: 8 (343) 350-40-81
    Е-mail: uraltest@uraltest.ru
    Web-сайт: www.uraltest.ru

    Правообладатель

    Общество с ограниченной ответственностью «ЭНЕРГОСТАР» (ООО «ЭНЕРГОСТАР») ИНН 7820307592
    Юридический адрес: 198302, г. Санкт-Петербург, ул. Морской пехоты, д. 10, к. 2, лит. а, помещ. 8Н

    Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Первичной обмоткой трансформатора является токоведущая шина или кабель, устанавливаемые в окне магнитопровода трансформатора. Конструктивно трансформаторы представляют собой кольцевой магнитопровод со вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. Цвет корпуса трансформаторов может различаться.

    Трансформаторы выпускаются в модификациях ТОП ЭнергоСтар и ТШП ЭнергоСтар:

    • - по числу ступеней трансформации: одноступенчатые;

    • - по числу коэффициентов трансформации: с одним коэффициентом трансформации.

    Модификации трансформаторов могут различаться номинальным первичным током, классом точности, номинальным вторичным током, габаритными размерами и массой, а так же:

    • - по принципу конструкции: опорные, шинные;

    • -  по числу вторичных обмоток: с одной вторичной обмоткой, с несколькими вторичными обмотками;

    • - по назначению вторичных обмоток: для учета, для измерения и защиты.

    Пример условного обозначения трансформатора:

    ТОП ЭнергоСтар 62/ 30 100/ 5 0,5 10 № 430

    заводской номер трансформатора; ---- номинальная нагрузка, В^А; класс точности;

    номинальный ток вторичной обмотки, А; номинальный ток первичной обмотки, А; размер шины, мм; ширина трансформатора, мм; модификация трансформатора.

    Заводской номер в цифровом формате наносится типографским способом или лазерной гравировкой на маркировочную табличку, размещаемую на корпусе трансформаторов.

    Нанесение знака поверки на трансформаторы не предусмотрено.

    Предусмотрено пломбирование корпуса трансформаторов от несанкционированного доступа разрывной голографической пломбой.

    Общий вид трансформаторов с указанием мест нанесения заводского номера, знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы тока измерительные (), http://oei-analitika.ru
    Внешний вид. Трансформаторы тока измерительные (), http://oei-analitika.ru

    Место пломбирования от

    несанкционированного доступа

    Внешний вид. Трансформаторы тока измерительные (), http://oei-analitika.ru

    Места нанесения ;аводского номера

    Рисунок 1 - Общий вид трансформаторов


    аблица 4 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока измерительный

    ТОП ЭнергоСтар или ТШП ЭнергоСтар

    1 шт.

    Крепежные принадлежности

    -

    1 комплект

    Крепление для DIN-рейки

    -

    1 шт.1

    Руководство по эксплуатации

    КЛУЕ.671231.01 РЭ

    1 экз2

    Паспорт

    -

    1 экз.

    Сертификат соответствия

    -

    1 экз.2

    Примечания:

    • 1 Поставляется по запросу;

    • 2 Поставляется один экземпляр на всю поставку.


    аблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение ином, кВ

    0,66

    Наибольшее рабочее напряжение ин.р., кВ

    0,72

    Номинальный первичный ток 11ном, А

    1; 2,5; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 80 и соответствующие им десяти-и стократные значения; 1200;

    1600

    Номинальный вторичный ток 12ном, А

    1; 5

    Класс точности вторичных обмоток по ГОСТ 7746-2015

    • - для измерений, для учета, для измерений и защиты

    • - для защиты

    0,5; 0,5S; 1; 3; 5; 10

    5Р;10Р

    Номинальная вторичная нагрузка S2ном, В‘А:

    • - для cos ф2 = 0,8

    • - для cos Ф2 = 1,0

    3; 5; 10; 15; 20; 25; 30; 40; 50;

    60; 75; 100

    0,5; 1; 2; 2,5; 5

    Номинальный коэффициент безопасности вторичных обмоток для измерений ХБном

    5; 10

    Номинальная предельная кратность вторичной обмотки для защиты Кном

    5; 10

    Номинальная частота напряжения сети, Г ц

    от 50 до 60

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Класс изоляции при +120 °С

    Е

    Испытательное напряжение частоты 50 Гц воздействия на изоляцию вторичной обмотки в течение 1 мин, кВ

    3

    Масса, кг, не более

    2,2

    Габаритные размеры, мм, не более

    - длина

    205

    - ширина

    145

    - высота

    191

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -10 до +45

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    250000

    Средний срок службы, лет

    25
