Номер по Госреестру СИ: 95786-25
95786-25 Антенны измерительные рупорные широкополосные
(П6-323)
Назначение средства измерений:
Антенны измерительные рупорные широкополосные П6-323 (далее - антенны П6-323) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений 1111Э, а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной 11Э в соответствии с ГОСТ Р 53112-2008, CISPR 16-1-4-2023, CISPR 25.

Внешний вид.
Антенны измерительные рупорные широкополосные
Рисунок № 1

Внешний вид.
Антенны измерительные рупорные широкополосные
Рисунок № 2

Внешний вид.
Антенны измерительные рупорные широкополосные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и формуляра типографским способом и на шильдик на корпусе антенны П6-323 в виде этикетки, выполненной типографским способом, в месте, указанном на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 5.4 «Проведение измерений» в руководстве по эксплуатации КНПР.464653.098РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464653.098ТУ «Антенна измерительная рупорная широкополосная П6-323. Технические условия.
ПравообладательАкционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
E-mail: info@skard.ru
Web-сайт: www.skard.ru
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
E-mail: info@skard.ru
Web-сайт: www.skard.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
E-mail: info@skard.ru
Web-сайт: www.skard.ru
1ринцип действия антенн 16-323 основан на преобразовании 11Э электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенн 16-323, подключаемого к измерительному приёмному устройству.
Конструктивно антенны представляют собой рупор на базе Н-образного волновода, в центр которого встроены металлические пластины экспоненциальной формы. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Боковые стенки рупора в Н-плоскости выполнены в виде трапециевидных пластин. Боковые стенки рупора в Е-плоскости выполнены в виде решетчатой пластинчатой структуры, длина пластин которой и расстояние между ними изменяются от первой пластины, расположенной в раскрыве рупора, по закону геометрической прогрессии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA - розетка.
Конструкция антенн предусматривает возможность крепления их на специализированную диэлектрическую треногу или опору любого типа с использованием кронштейна для крепления антенны АК-02 производства АО «СКАРД-Электроникс».
Общий вид антенн 16-323 приведён на рисунке 1.
Места нанесения знака утверждения типа представлены на рисунке 2.
Места нанесения заводских номеров в виде последовательности арабских цифр, расположенных на этикетках/шильдиках, изготовленных методом струйной печати на полиэсторовой плёнке, представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Элементы антенн 16-323, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер защиты не требуется.
Коаксиальный
СВЧ выход

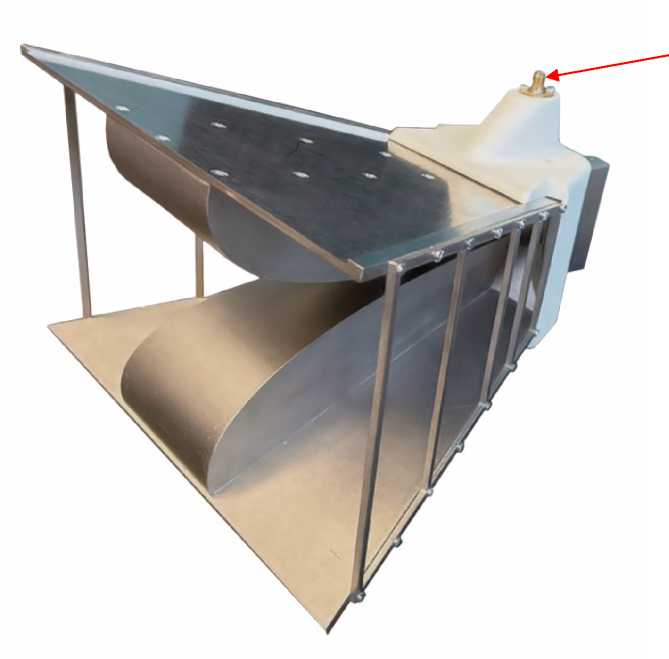

Рисунок 1 - Общий вид антенны П6-323

Место нанесения заводского номера и знака утверждения типа

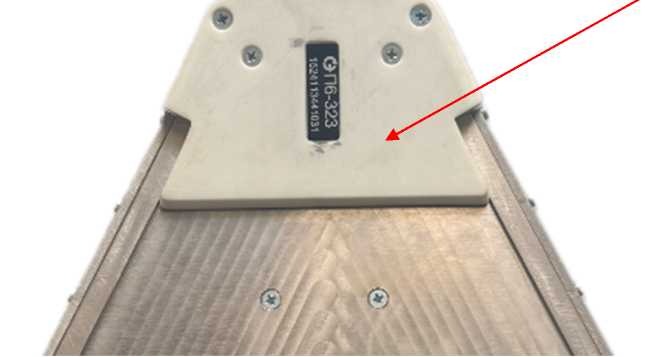

Рисунок 2 -Антенна П6-323
Вид со стороны коаксиального разъёма типа SMA - розетка с местами нанесения заводского номера и знака утверждения типа
Пломбирование антенн П6-323 не предусмотрено.
Лист № 3
Всего листов 4
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рупорная широкополосная П6-323 |
КНПР.464653.098 |
1 шт. |
|
Формуляр |
КНПР. 464653.098ФО |
1 экз. |
|
Руководство по эксплуатации * |
КНПР. 464653.098РЭ |
1 экз. |
|
Кронштейн для крепления антенны АК-02* |
КНПР. 301532.021 |
1 шт. |
|
Короб транспортировочный |
- |
1 шт. |
|
* - Поставляются по согласованию с Заказчиком | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 0,5 до 18,0 |
|
КСВН входа антенны, не более: в диапазоне частот от 0,5 до 0,7 ГГц включ. |
3,0 |
|
в диапазоне частот св. 0,7 ГГц до 18,0 ГГц |
2,5 |
|
Значение коэффициента усиления антенны , дБ |
от 1 до 16 |
|
Пределы допускаемой абсолютной погрешности коэффициента |
±2,0 |
|
усиления антенны, дБ |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса антенны, кг, не более |
2,0 |
|
Габаритные размеры (ширинахглубинахвысота) мм, не более |
264х250х165 |
|
Рабочие условия применения |
от -40 до +50 |
|
температура окружающей среды, °С | |
|
относительная влажность при температуре плюс 35 °С, %, не более |
95 |
