Номер по Госреестру СИ: 95789-25
95789-25 Термометры-манометры скважинные
()
Назначение средства измерений:
Термометры-манометры скважинные (далее - термоманометры) предназначены для измерений давления и температуры среды в нефтяных, газовых, газоконденсатных и других скважинах.
Внешний вид.
Термометры-манометры скважинные
Рисунок № 1
Внешний вид.
Термометры-манометры скважинные
Рисунок № 2
Внешний вид.
Термометры-манометры скважинные
Рисунок № 3
Внешний вид.
Термометры-манометры скважинные
Рисунок № 4
Общие сведения
Дата публикации - 09.07.2025
Срок свидетельства -
Номер записи - 368d9fac-721b-80c9-d935-3159bec87465
ID в реестре СИ - 1426338
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ТехВеллСервисес»
Страна - РОССИЯ
Населенный пункт - 125252, г. Москва, пр-д Березовой Рощи, д. 12, помещ. 2/3
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1325 от 2025.07.02 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Термометры-манометры скважинные ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ТехВеллСервисес»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95789-25 |
Термометры-манометры скважинные, Общество с ограниченной ответственностью «ТехВеллСервисес» (РОССИЯ 125252, г. Москва, пр-д Березовой Рощи, д. 12, помещ. 2/3) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Термометры-манометры скважинные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Термометры-манометры скважинные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Термоманометры имеют встроенное программное обеспечение (далее - ПО), которое установлено на заводе-изготовителе во время производственного цикла и осуществляет функции преобразования, обработки и передачи измерительной информации. Конструкция термоманометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataCan firmware |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор программного обеспечения |
Недоступен |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации 26.51.52-002-74148117-2025РЭ и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации на термометры-манометры скважинные 26.51.52-002-74148117-2025РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1x10х - 1х107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ПравообладательОбщество с ограниченной ответственностью «ТехВеллСервисес» (ООО «ТВС»)
ИНН 7713535749
Юридический адрес: 125252, г. Москва, пр-д Березовой Рощи, д. 12, помещ. 2/3
Web-сайт: www.tws.ru
Изготовитель
Общество с ограниченной ответственностью «ТехВеллСервисес»(ООО «ТВС»)
ИНН 7713535749
Адрес: 125252, г. Москва, пр-д Березовой Рощи, д. 12, помещ. 2/3
Web-сайт: www.tws.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ТехВеллСервисес» (ООО «ТВС»)ИНН 7713535749
Юридический адрес: 125252, г. Москва, пр-д Березовой Рощи, д. 12, помещ. 2/3
Web-сайт: www.tws.ru
Принцип действия термоманометров при измерении давления основан на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения линейного размера при воздействии давления. Принцип действия при измерении температуры основан на зависимости частоты пьезоэлектрического резонатора от температуры. Сигналы постоянного тока, исходящие от измерительного моста, преобразуются в цифровой формат двумя Дельта-Сигма преобразователями.
Конструктивно термоманометры выполнены в виде герметичного неразборного цилиндрического корпуса с резьбовым соединением, внутри которого расположены первичные преобразователи (ПП) давления и температуры (по 2 штуки), а также платы измерительных преобразователей сигналов от ПП, образующие вместе с ПП измерительные каналы внутритрубного и затрубного давления и температуры.
Для связи термоманометров с внешним устройством (наземным блоком сбора данных), необходимым для сбора и индикации измеренных значений давления и температуры, и их передачи для дальнейшей обработки, используется одножильный соединительный кабель, при помощи которого также происходит подача электропитания на термоманометр непосредственно с наземного блока.
Наземный блок конструктивно выполнен в виде прямоугольного корпуса с дисплеем, встроенным электронным модулем и источником питания.
К данному типу относятся термометры-манометры скважинные с заводскими номерами: DC11201 и DC11202. Заводской номер наземного блока сбора данных DC11235.
Заводские номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, нанесены на корпуса термоманометров методом гравировки. Заводской номер наземного блока сбора данных в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, нанесен на корпус методом гравировки.
Конструкция термоманометров не предусматривает нанесение знака поверки на средство измерений.
Пломбирование термоманометров не предусмотрено.
Общий вид термоманометров и места нанесения заводских номеров приведены на рисунках 1 - 3.
Место нанесения
заводского номера

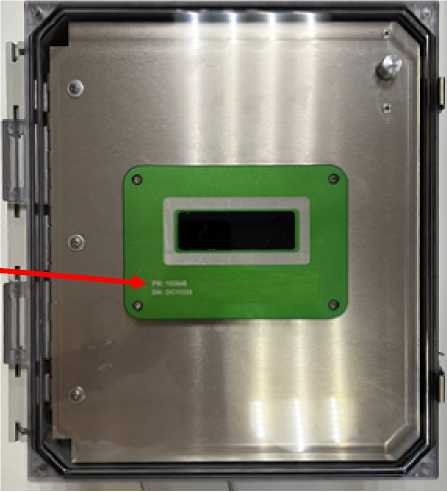

Рисунок 1 - Общий вид наземного блока сбора данных и места нанесения заводского номера

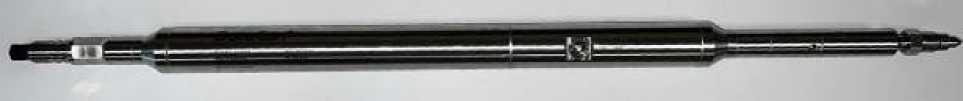

Рисунок 2 - Общий вид термоманометров

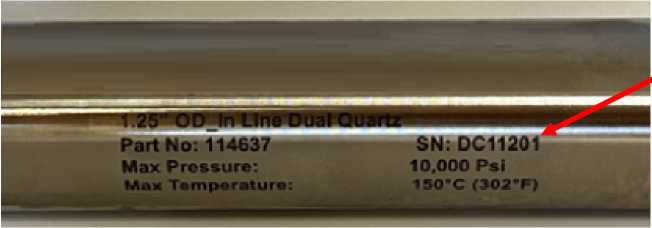

Рисунок 3 -Место нанесения заводского номера
Место
нанесения
заводского
номера
Метрологические и основные технические характеристики термоманометров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений каналов затрубного и внутритрубного абсолютного давления, кПа |
от 100 до 68 947 |
|
Пределы допускаемой приведенной погрешности измерений давления, % от ВПИ (1) |
±0,022 |
|
Диапазоны измерений каналов затрубной и внутритрубной температуры °C |
от +25 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,1 |
|
Примечания: (1) ВПИ - Верхний предел измерений давления, кПа. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип цифрового выходного сигнала |
Modbus RTU/TCP (посредством интерфейса RS485/Ethernet) |
|
Напряжение питания (переменный ток), В |
от 198 до 242 |
|
Габаритные размеры термоманометра, мм, не более:
|
31,75 866 |
|
Габаритные размеры наземного блока, мм:
|
355 274 185 |
|
Масса термоманометра, кг, не более |
1,75 |
|
Масса наземного блока, кг |
4,80 |
|
Рабочие условия эксплуатации термоманометра: - температура окружающей среды, °C |
от +25 до +150 |
|
Рабочие условия эксплуатации наземного блока:
|
от -40 до +75 80 |
