Номер по Госреестру СИ: 95791-25
95791-25 Хроматографы газовые промышленные
(SFGC-3000А)
Назначение средства измерений:
Хроматографы газовые промышленные SFGC-3000A (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых смесях переменного состава.

Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1

Внешний вид.
Хроматографы газовые промышленные
Рисунок № 2
Программное обеспечение
Хроматографы эксплуатируются с программным обеспечением NovaVIEW
(далее - ПО), которое позволяет выполнять следующие функции: управление хроматографом, передача данных, получение хроматограмм, обработка и хранение результатов измерений, построение градуировочных графиков, проведение диагностических проверок хроматографа и отдельных его блоков.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
NovaVIEW |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.1.9 |
|
Цифровой идентификатор ПО |
- |
Метрологические характеристики хроматографов нормированы с учетом влияния ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.2 «Устройство и принцип работы хроматографов» документа SFGC3000А-001.РЭ.ПС «Хроматографы газовые промышленные SFGC-3000А. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийХроматографы газовые промышленные SFGC-3000А. Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ПравообладательGuoyi (Beijing) Analytical Instrument Co., LTD, Китай
Адрес: (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing, China
Телефон: +8615021280620
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I.
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия хроматографов основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные приборы, конструктивно представляющие собой единый корпус, внутри которого смонтированы блок пробоотбора, термостат колонок, система защиты от внутреннего давления и детекторы.
В зависимости от решаемой аналитической задачи хроматограф может быть укомплектован детекторами из следующего перечня:
-
- Детектор по теплопроводности (ДТП);
-
- Микродетектор по теплопроводности (мДТП);
-
- Пламенно-ионизационный детектор (ПИД), может выпускаться в комплектации со встроенным каталитическим преобразователем метана;
-
- Пламенно-фотометрический детектор (ПФД);
-
- Плазменно-эмиссионный детектор (ПЭД).
Управление хроматографом, сбор и обработка измерительных данных, осуществляется с персонального компьютера с помощью программного обеспечения NovaVIEW.
Хроматографы выпускаются во взрывозащищенном исполнении.
Общий вид хроматографов представлен на рисунке 1.
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на идентификационную табличку, приклеиваемую к боковой стенке хроматографа. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

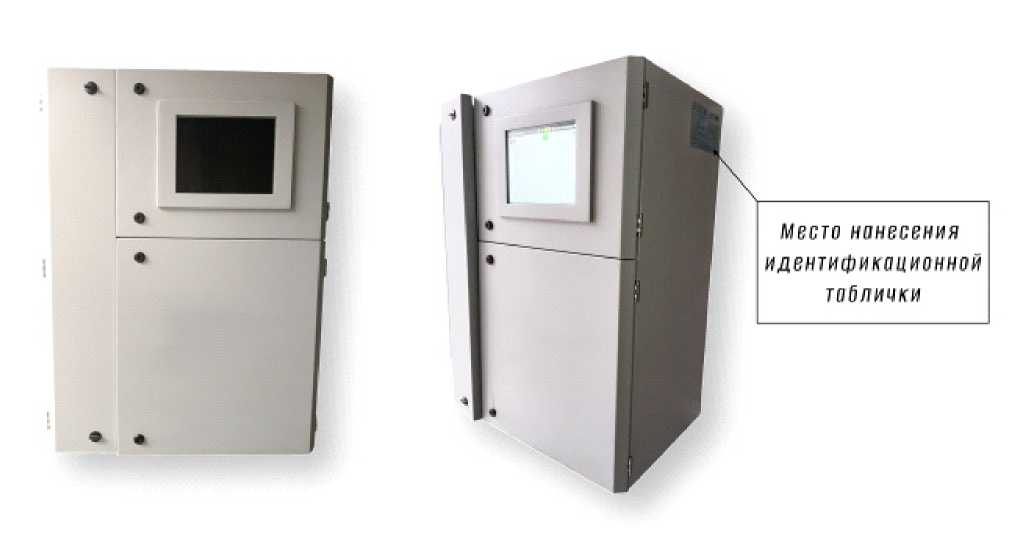

Рисунок 1 - Общий вид хроматографов газовых промышленных SFGC-3000A с указанием места нанесения идентификационной таблички

Модель: SFGC-3000A
G00C011X0001
ЕАЭС KG417/039.CN.02.03385
Хроматографы газовые ;
промышленные k ”
Место нанесения
Завадского номера
ин. Скорость Продувочного Потока: Мин. Продолжительность Очистки: Мин. Избыточное Давление: Макс. Избыточное Давление: Мин. Давление на контроллере продувки: Макс. Давление на контроллере продувки: Макс. Скорость утечки: Макс. Давление в системе удержания горючего газа: Макс. Давление в системе удержания горючего газа.
L/min I min mbar mbar bar bar L/min mbar mbar
1 Ex pxb ИВ + Нг ТЗ Gb X
|
Ватты |
240VAC I I |
|
Ватты |
500W I I |
|
Температура, окружающей среды ] | | |
|
Минимум: |
-20 С I |
|
Максимум. |
+40 С |
S BEUING |N° ’ Sbun.bu.ngS^ood ■<»«<>----------------------------_
--,е„„„„ч„„м «орлу» коолже. вккумудтор. который «о«< „далючтны» „осле отключение внешнего источника „ит.ии. Если корпус oc.ee». иемщишунным в течение "Х "о.о еремени. следует „окотит», с 6,юп.и».,----------------------
ПРЕДУПРЕЖДЕНИЕ
Рисунок 2 - Идентификационная табличка хроматографов газовых промышленных SFGC-3000A с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (обнаружения), не более:
|
240’4 240’6 240’3 240’4 540’8 |
|
Предел допускаемого относительного среднеквадратичного отклонения (СКО) выходных сигналов (по площади пика), % |
2 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 24 ч непрерывной работы, % |
±3 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 110 до 240 |
|
- частота, Г ц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
1000 |
|
- ширина |
750 |
|
- глубина |
550 |
|
Масса, кг, не более |
300 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
Наименование характеристики |
Значение |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 80 до 120 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP68 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex pxb IIB+H2 T3 Gb X |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219 000 |
