Номер по Госреестру СИ: 95798-25
95798-25 Микроскоп просвечивающий электронный измерительный
(JEM-2100 Plus)
Назначение средства измерений:
Микроскоп просвечивающий электронный измерительный JEM-2100 Plus (далее -микроскоп) предназначен для измерений линейных размеров элементов микро- и наноструктур тонкопленочных образцов, микро- и наночастиц на пленке-подложке, определения параметров кристаллической решетки и локального элементного состава методом энергодисперсионной спектроскопии.
Внешний вид.
Микроскоп просвечивающий электронный измерительный
Рисунок № 1
Внешний вид.
Микроскоп просвечивающий электронный измерительный
Рисунок № 2
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - 2c1774f5-4b6c-3b0b-645f-948694bdd30e
ID в реестре СИ - 1426334
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Микроскоп просвечивающий электронный измерительный JEM-2100 Plus,
Производитель
Изготовитель - JEOL Ltd.
Страна - ЯПОНИЯ
Населенный пункт - 1-2 Musashino 3-chome, Akishima, Tokyo, 196-8558, Japan
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Микроскоп просвечивающий электронный измерительный (JEM-2100 Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Микроскоп просвечивающий электронный измерительный (JEM-2100 Plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Микроскоп просвечивающий электронный измерительный (JEM-2100 Plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) «TEM Center» является специализированным ПО и предназначено для управления всеми функциями микроскопа, включая перемещение образца, фокусировку, коррекцию астигматизма, управление вакуумной системой, контроль и формирование изображения с детектора. Также ПО «TEM Center» позволяет управлять ЭДС спектрометром и проводить качественный и количественный анализ спектров характеристического рентгеновского излучения, получаемого из измерительного тракта детектора рентгеновского излучения.
Программное обеспечение (ПО) «RADIUS» является специализированным ПО и предназначено для управления цифровой ПЗС-камерой. Также ПО «RADIUS» позволяет формировать, обрабатывать и анализировать изображения, получаемые с камеры.
ПО «TEM Center» и «RADIUS» не могут быть использованы отдельно от микроскопа. Метрологически значимая часть ПО микроскопа, цифровой камеры и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
TEM Center |
RADIUS |
|
Номер версии (идентификационный номер) ПО |
1.7.6.1591 |
1.4 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа Наносится на боковую панель модуля получения изображений в виде наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Микроскоп просвечивающий электронный измерительный JEM-2100 Plus. Руководство по эксплуатации», раздел 5 «Работа с микроскопом».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема.
ПравообладательФирма «JEOL Ltd.», Япония.
Адрес: 1-2 Musashino 3-chome, Akishima, Tokyo, 196-8558, Japan
Тел.: 042-542-2187
Факс: +44(0)1223 401 501
Web-сайт: www.jeol.co.jp
Изготовитель
Фирма «JEOL Ltd.», Япония.Адрес: 1-2 Musashino 3-chome, Akishima, Tokyo, 196-8558, Japan
Тел.: 042-542-2187
Факс: +44(0)1223 401 501
Web-сайт: www.jeol.co.jp
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)Адрес: 119421, г. Москва, ул. Новаторов, д. 40, к. 1
Тел./Факс: (495) 935-97-77
E-mail: nicpv@mail.ru
Правообладатель
Фирма «JEOL Ltd.», Япония.Адрес: 1-2 Musashino 3-chome, Akishima, Tokyo, 196-8558, Japan
Тел.: 042-542-2187
Факс: +44(0)1223 401 501
Web-сайт: www.jeol.co.jp
Принцип действия микроскопа основан на прохождении пучка ускоренных электронов через исследуемый объект, где происходит их рассеяние на кристаллической решетке или неоднородностях структуры объекта. В плоскости изображения объективной линзы, расположенной непосредственно за образцом, формируется действительное изображение объекта, а в ее фокальной плоскости формируется дифракционная картина, каждая точка которой соответствует определенному углу выхода электронов из образца.
Микроскоп представляет собой стационарную автоматизированную многофункциональную измерительную систему, в состав которой входят:
-
- модуль получения изображений;
-
- источник высокого напряжения;
-
- блок электроники;
-
- форвакуумный насос;
-
- система замкнутого водяного охлаждения.
Основным компонентом модуля получения изображений является электроннооптическая колонна. Электронно-оптическая колонна содержит электронную пушку и систему электронных линз: блок конденсорных линз, объективную линзу, блок промежуточных линз и проекционную линзу. Электронная пушка включает источник электронов на основе монокристаллического катода LaB6. Объективная линза дополнена диафрагмой, положением которой можно управлять. Регистрация изображения в режиме просвечивающей электронной микроскопии и режиме дифракции осуществляется с помощью 11 Мп ПЗС-камеры.
Модуль получения изображений также включает в себя управляющий компьютер со специализированным программным обеспечением и энергодисперсионный спектрометр (ЭДС), выполненный на основе SDD детектора для регистрации химических элементов от Be до Am.
Источник высокого напряжения вырабатывает высокостабильное ускоряющее напряжение, которое подается на электронную пушку, в диапазоне от 80 до 200 кВ.

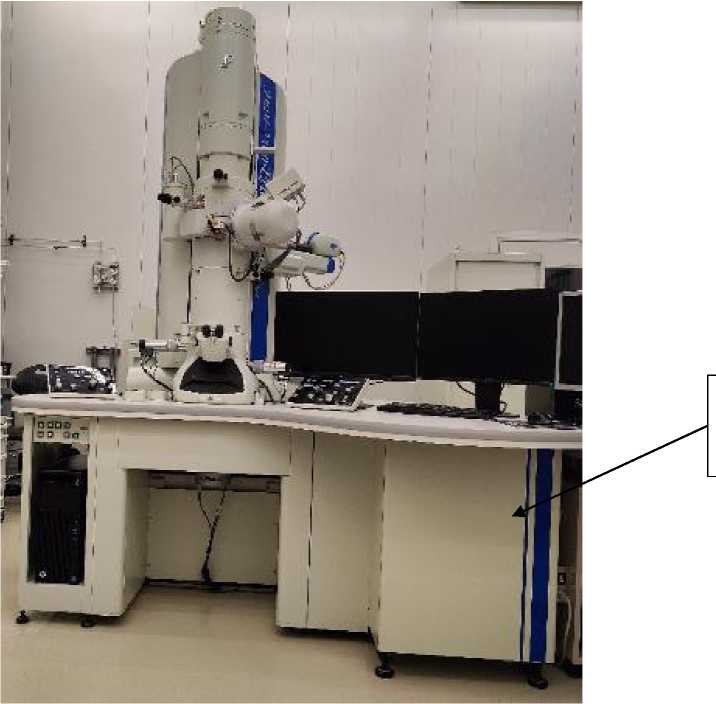

Пломбирование микроскопа не предусмотрено. Заводской номер № EM1753000180018 и год изготовления нанесены типографским способом на шильдик, закрепленный на задней панели модуля получения изображений. Нанесение знака поверки на микроскоп не предусмотрено. Общий вид микроскопа и место нанесения знака утверждения типа приведены на рисунке 1.
место нанесения знака утверждения типа
Рисунок 1 - Общий вид микроскопа просвечивающего электронного измерительного
JEM-2100 Plus
Место установки шильдика с заводским номером приведено на рисунке 2
место установки шильдика с заводским номером
Рисунок 2 - Место установки шильдика с заводским номером
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мкм |
от 0,0003 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при ускоряющем напряжении 200 кВ, нм (L-линейный размер, нм) |
±(0,3+0,03^1) |
|
Энергетическое разрешение энергодисперсионного спектрометра на линии Ка марганца, эВ, не более |
136 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Габаритные размеры основных составных (ширинахглубинахвысота), мм, не более: - модуль получения изображений |
частей |
2040x1800x2440 |
|
- источник высокого напряжения |
880x690x1400 | |
|
- блок электроники |
570x800x1750 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +22 | |
|
- относительная влажность воздуха, %, не более |
80 | |
|
Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В |
от 205 до 255 | |
