Номер по Госреестру СИ: 95800-25
95800-25 Штангенциркули
(ACCUD)
Назначение средства измерений:
Штангенциркули ACCUD (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

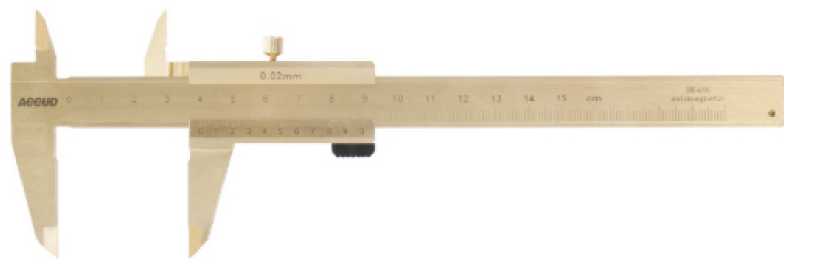

Внешний вид.
Штангенциркули

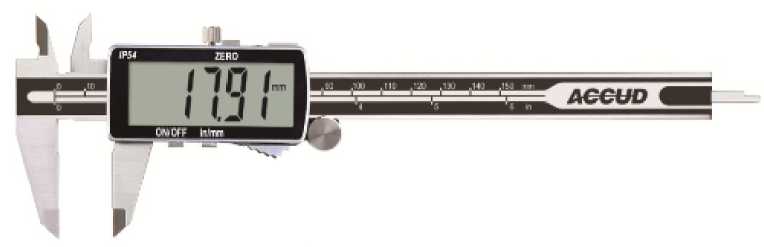

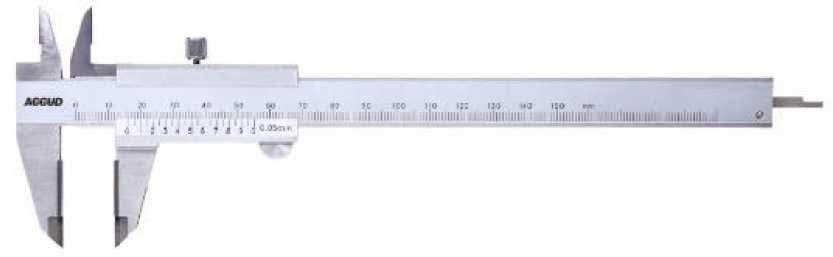

Рисунок № 1
Внешний вид.
Штангенциркули

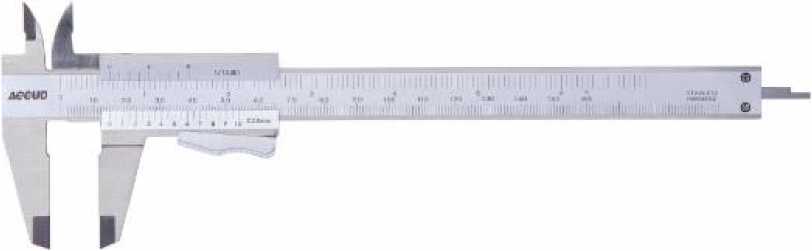

Рисунок № 2

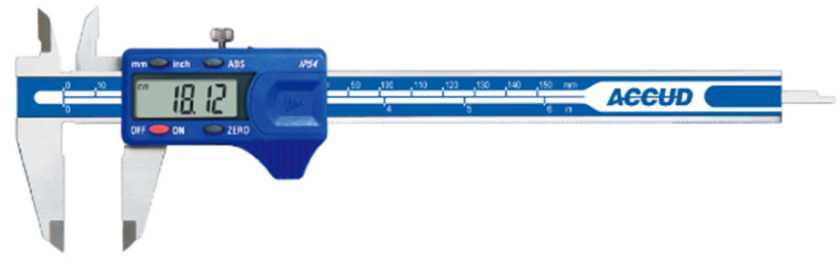

Внешний вид.
Штангенциркули

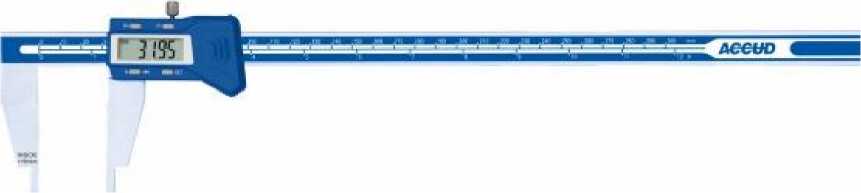

Рисунок № 3
Внешний вид.
Штангенциркули

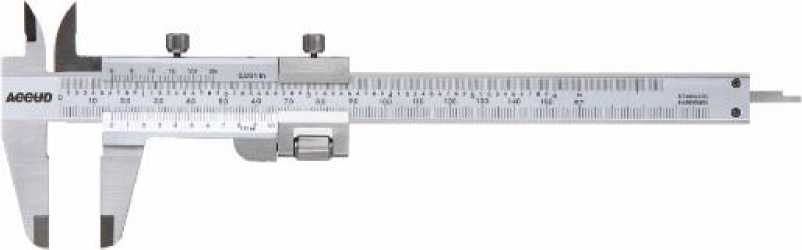

Рисунок № 4
Внешний вид.
Штангенциркули

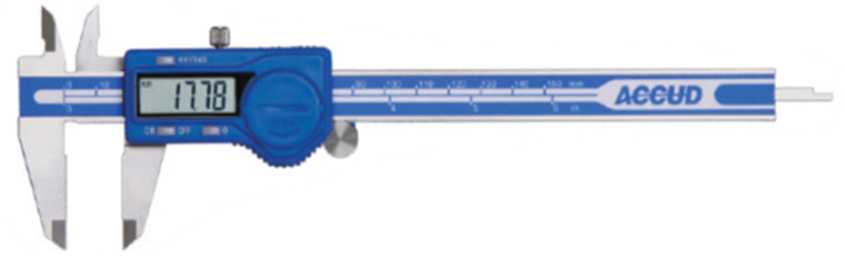

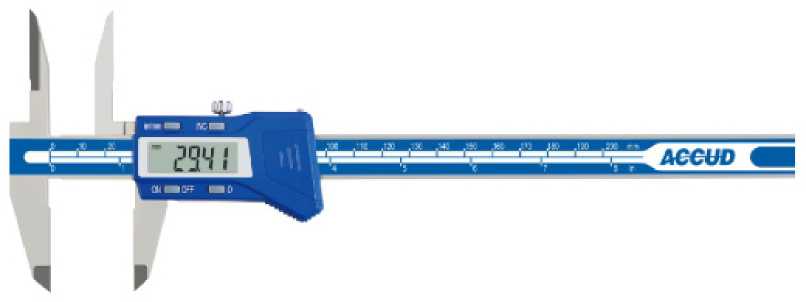

Рисунок № 5
Внешний вид.
Штангенциркули

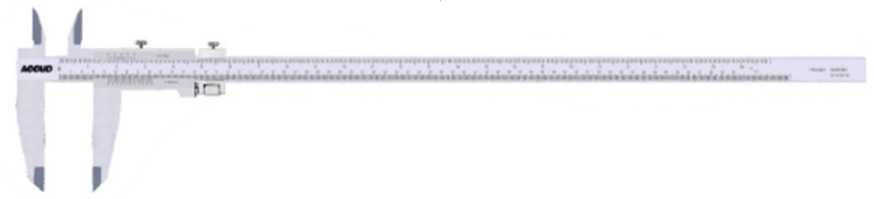

Рисунок № 6
Внешний вид.
Штангенциркули

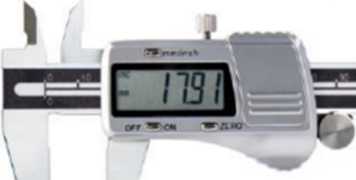

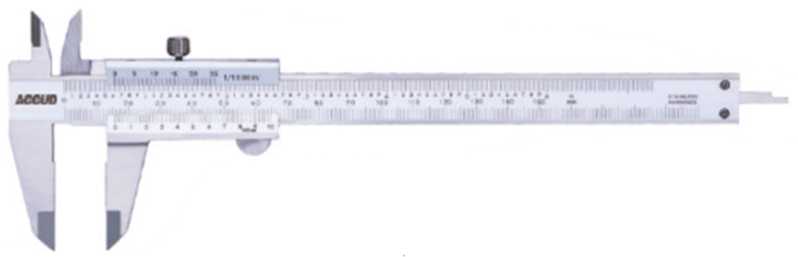

Рисунок № 7
Внешний вид.
Штангенциркули

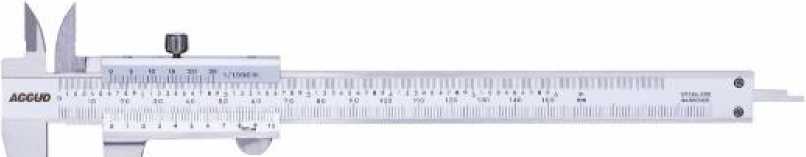

Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули

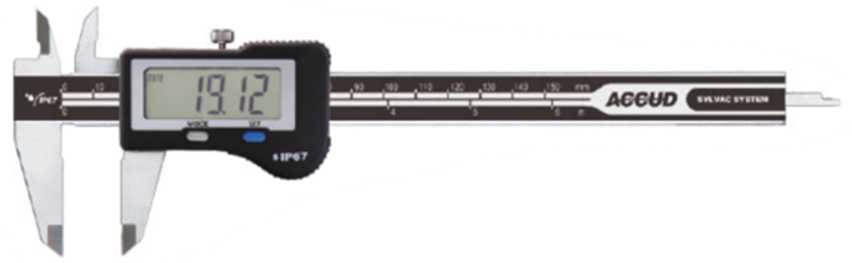

Рисунок № 10
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - c8e70192-9038-b3bc-5eca-a1c135c18499
ID в реестре СИ - 1426332
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 111 исполнение 111-006-12, модификация 101 исполнение 101-006-11, мод.112, исполнения 112-006-11Н, 129, 116 исп. 116-012-11, 111,
Производитель
Изготовитель - SUZHOU ACCUD CO., LTD (ACCUD)
Страна - КИТАЙ
Населенный пункт - 223 SongShan Road, Suzhou New District, 215129 China
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Штангенциркули (ACCUD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SUZHOU ACCUD CO., LTD (ACCUD)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95800-25 03.07.2030 |
Штангенциркули, ACCUD SUZHOU ACCUD CO., LTD (ACCUD) (КИТАЙ 223 SongShan Road, Suzhou New District, 215129 China) |
ОТ МП |
1 год |
|
97711-26 13.02.2031 |
Индикаторы рычажно-зубчатые, ACCUD SUZHOU ACCUD CO., LTD (ACCUD) (КИТАЙ 223 SongShan Road, Suzhou New District, 215129 China) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Штангенциркули (ACCUD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 20 | 20 | 0 | 0 | 20 | 20 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Штангенциркули (ACCUD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийACCUD.101.nC,
ACCUD.112.nC,
ACCUD.117.nC,
ACCUD.121.nC,
ACCUD.126.nC,
ACCUD.131.nC,
приведены в разделе 4 «Руководство по эксплуатации» паспортов
ACCUD.103.nC, ACCUD.106.nC, ACCUD.107.nC, ACCUD.111.nC,
ACCUD.113.nC, ACCUD.114.nC, ACCUD.115.nC, ACCUD.116.nC,
ACCUD.118.nC, ACCUD.119.nC, ACCUD.120.nC, ACCUD.120-1.nC,
ACCUD.122.nC, ACCUD.123.nC, ACCUD.124.nC, ACCUD.125.nC,
ACCUD.127.nC, ACCUD.128.nC, ACCUD.129.nC, ACCUD.130.nC,
ACCUD.140.nC, ACCUD.150.nC.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийnpuka3 Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
CTn ACCUD 003-2024 «Штангенциркули ACCUD. ('та!парт предприятия».
ПравообладательSUZHOU ACCUD CO., LTD (ACCUD), КНР
Адрес: 223 SongShan Road, Suzhou New District, 215129 China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Штангенциркули выпускаются в следующих модификациях:
-
- 106, 107, 111, 112, 113, 114, 115, 116, 117, 118, 119, 130, 131, 150 - с цифровым отсчетным устройством;
-
- 101, 103 - с отсчетом по круговой шкале;
-
- 120, 121, 122, 123, 124, 125, 126, 127, 128, 129, 140 - с отсчетом по нониусу.
Модификации отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), материалом изготовления губок, погрешностью, наличием или отсутствием степеней защиты, отсчетным устройством и конструкцией.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству. В зависимости от исполнения, штангенциркули имеют несколько специальных функций, управляемыми кнопками, расположенными на цифровом отсчетном устройстве: включения/выключения (ON/OFF), установки нуля (ZERO или 0), выбора режима единиц измерений мм/дюйм (mm/inch), выбора абсолютного/относительного режима измерений (ABS или INC), обнуления абсолютной шкалы (ORIGIN) и выбора режима измерений (MODE). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки). Штанги для штангенциркулей с цифровым отсчетным устройством могут быть изготовлены в синем, голубом или черном цвете.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или соединенной винтами (нониусная шкала соединена винтами с рамкой).
Условное обозначение исполнений штангенциркулей имеет вид XXX-AAA-BBC, где: XXX - обозначение модификации штангенциркуля;
AAA - шифр диапазона измерений;
BB - внутренний код производителя;
C - вид исполнения:
N - обновленное исполнение;
W - без ролика под большой палец;
R - с круглым (цилиндрическим) глубиномером;
RW - с круглым (цилиндрическим) глубиномером, без ролика под большой палец;
H - с повышенной точностью;
HR - с повышенной точностью, с круглым (цилиндрическим) глубиномером;
B - дополнительное исполнение;
S - со скругленными губками.
Примечание - группа символов C может отсутствовать.
Штангенциркули модификаций 101, 103, 106, 111, 112, 113, 114, 115, 116, 120 (кроме исполнений 120-024-11 и 120-024-51), 121, 124, 125, 140 двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули модификаций 117, 123, 150 и исполнения 120-024-11, 120-024-51 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули модификации 107 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, удлиненных губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули модификаций 122, 130, 131 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули модификаций 119, 129 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули модификаций 118, 126, 127, 128 односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули могут оснащаться устройством микроподачи для точного позиционирования рамки.
Для штангенциркулей модификаций 116 и 140 измерительные поверхности губок для измерений внутренних и наружных размеров выполнены из твердых сплавов, для модификации 115 измерительные поверхности губок для измерений наружных размеров - из керамики. Штангенциркули модификации 117 изготавливаются из твердого пластика.

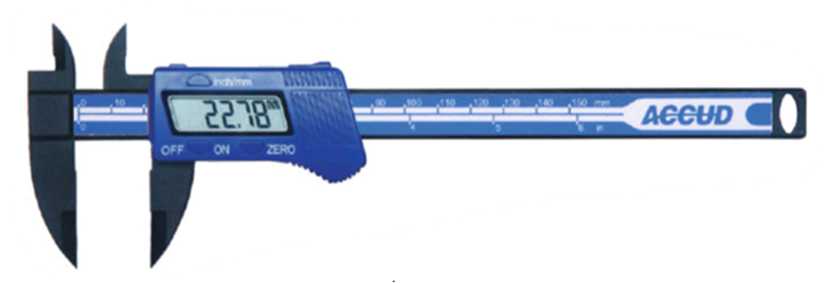

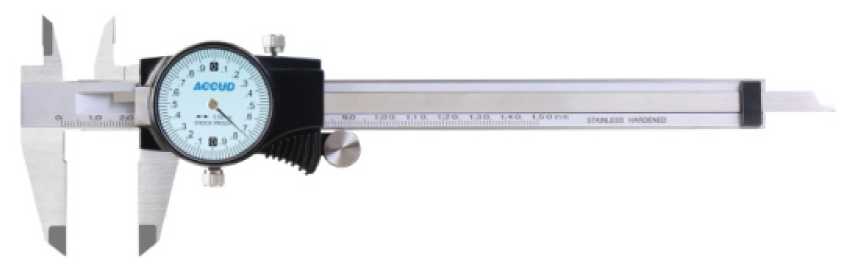

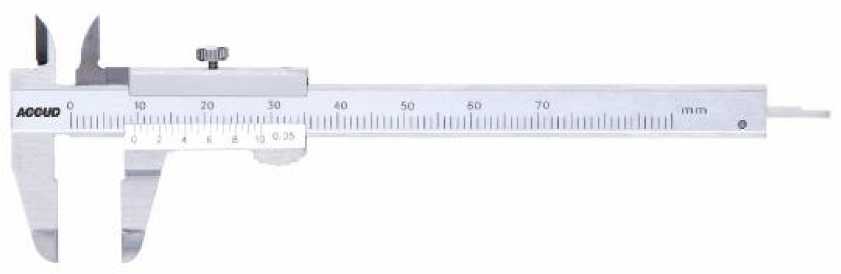

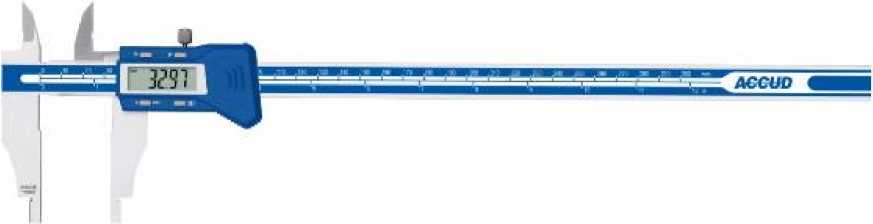

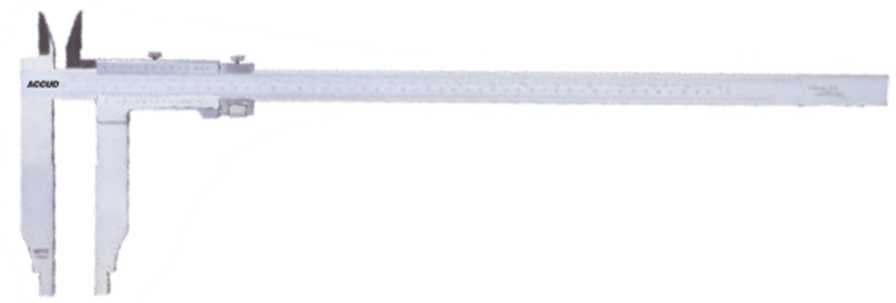

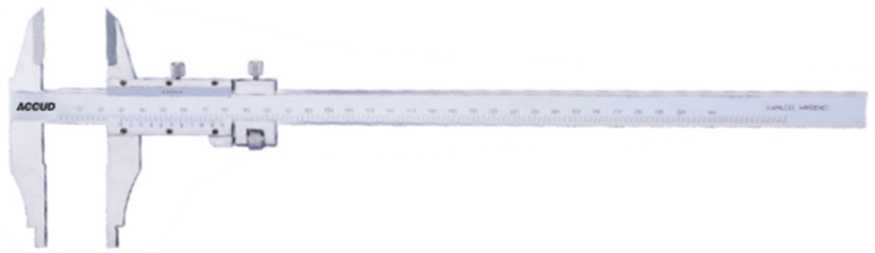

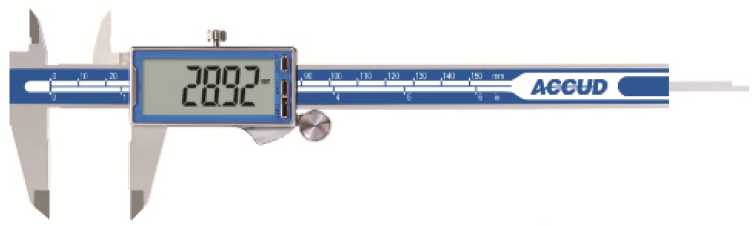

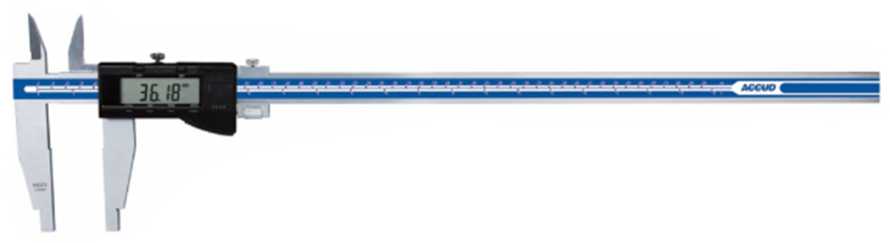

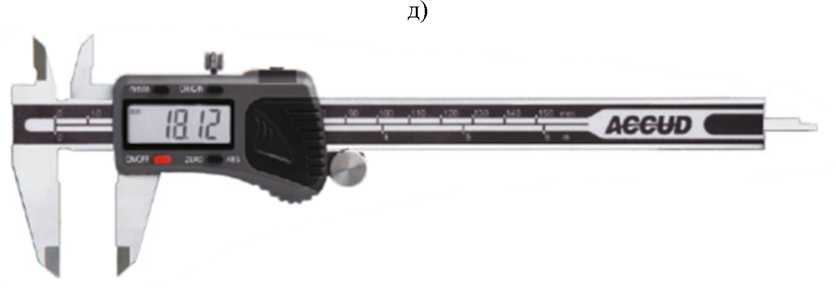

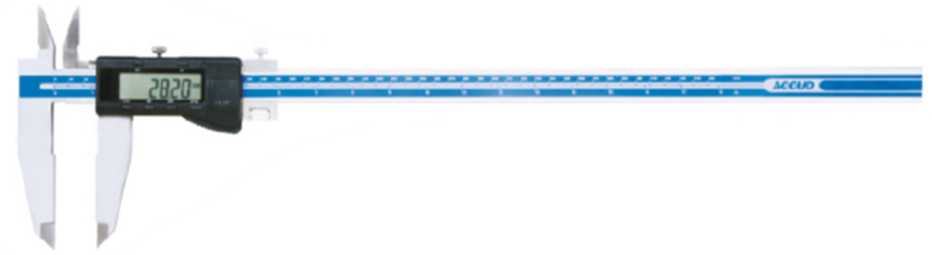

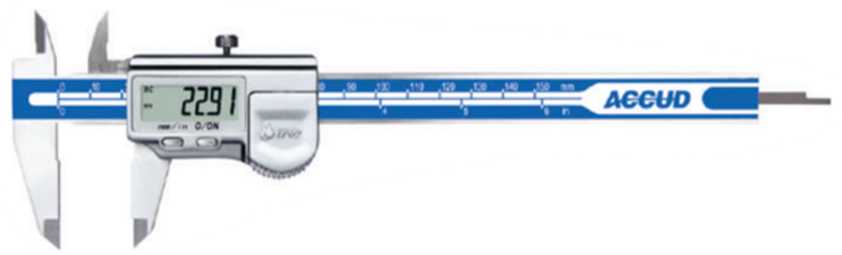

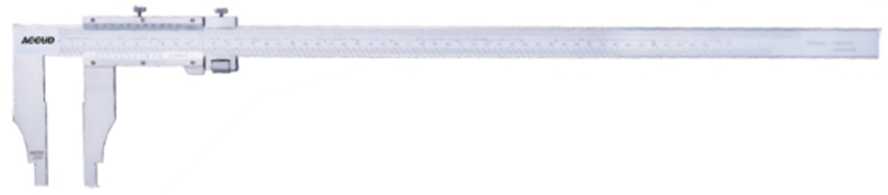

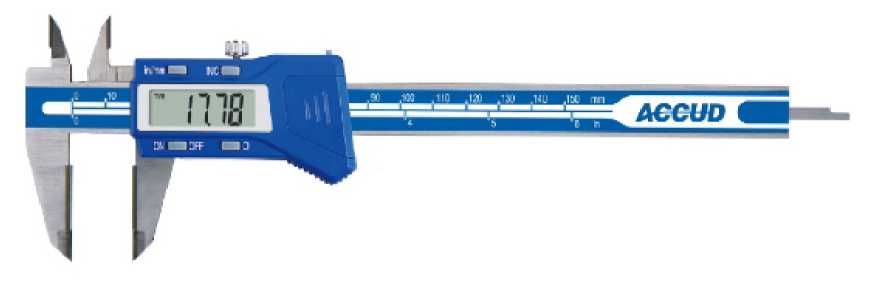

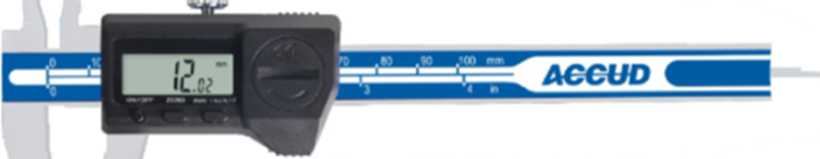

Общий вид штангенциркулей представлен на рисунках 1 - 25.
Схемы обозначения губок штангенциркулей приведены на рисунке 26.

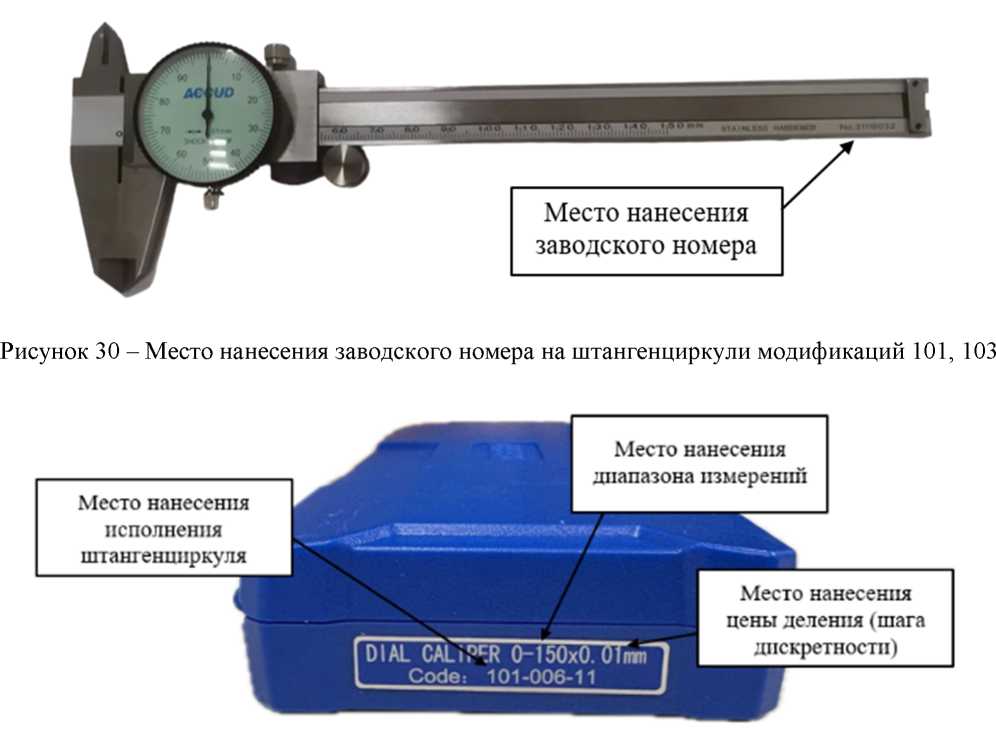

Заводской номер наносится на заднюю крышку отсчетного устройства, на оборотную поверхность штанги или на нерабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр, любым технологическим способом (наклейка, гравировка, штамп, краска). Места нанесения заводского номера представлены на рисунках 27 - 30.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.
Логотип леею наносится на нерабочую лицевую поверхность штанги, рамку или циферблат круговой шкалы, а также на футляр (или пленку для модификаций 114 и 117) методом типографской печати с помощи наклейки или формовки. Цвет логотипа может отличаться.
Исполнение штангенциркуля, диапазон измерений и цена деления (шаг дискретности) наносятся на индивидуальный шильд, расположенный на футляре штангенциркуля. Общий вид шильда указан на рисунке 31.
Нанесение знака утверждения типа на средство измерений и пломбирование штангенциркулей не предусмотрено.
б)
Рисунок 1 - Общий вид штангенциркулей модификации 106: а) исполнения 106-AAA-11; б) исполнения 106-AAA-21
а)
е)

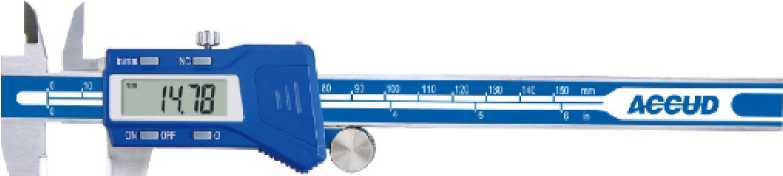

Рисунок 2 - Общий вид штангенциркулей модификации 111: а) исполнения 111-ААА-11N; б) исполнения 111-AAA-10; в) исполнения 111-AAA-12 и 111-AAA-12W; г) исполнения 111-006-12R и 111-006-12RW; д) исполнения 111-AAA-16; е) исполнения 111-AAA-17
лссио
б)
Рисунок 3 - Общий вид штангенциркулей модификации 112: а) исполнения 112-ААА-11H и 112-AAA-11HR; б) исполнения 112-AAA-12

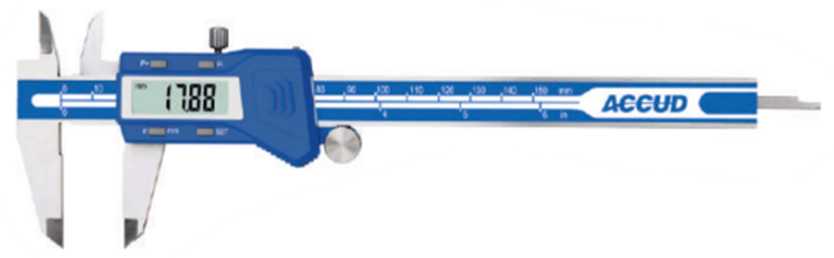

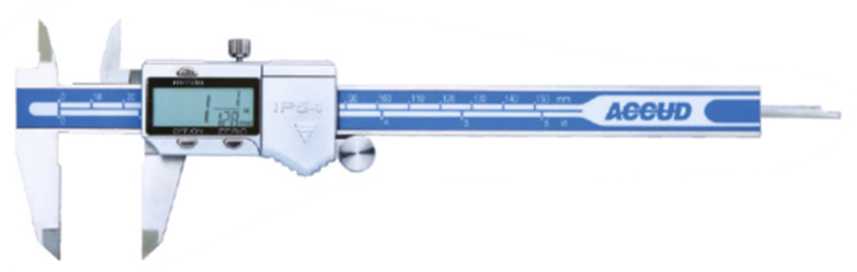

Рисунок 4 - Общий вид штангенциркулей модификации 113
Ч Р
Рисунок 5 - Общий вид штангенциркулей модификации 114

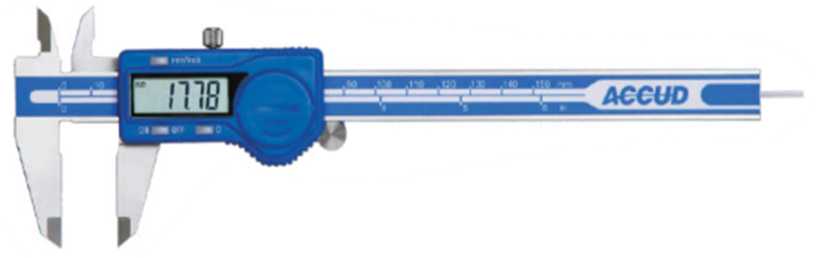

Рисунок 6 - Общий вид штангенциркулей модификации 115
Рисунок 7 - Общий вид штангенциркулей модификации 116
Рисунок 8 - Общий вид штангенциркулей модификации 117
Рисунок 9 - Общий вид штангенциркулей модификации 150

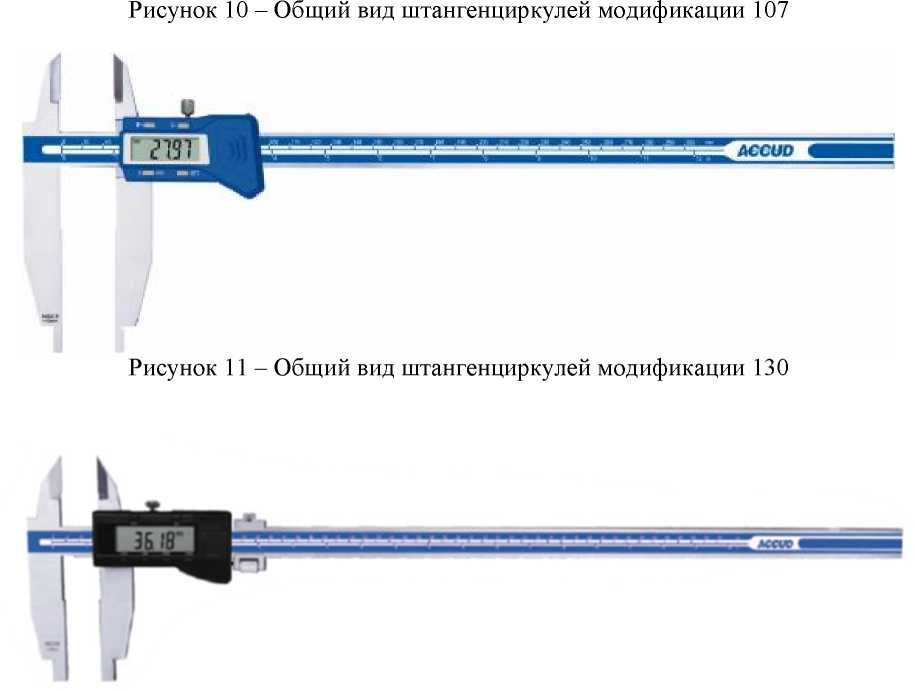

Рисунок 12 - Общий вид штангенциркулей модификации 131
Рисунок 13 - Общий вид штангенциркулей модификации 119

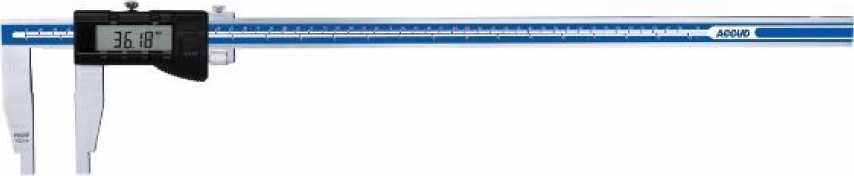

Рисунок 14 - Общий вид штангенциркулей модификации 118

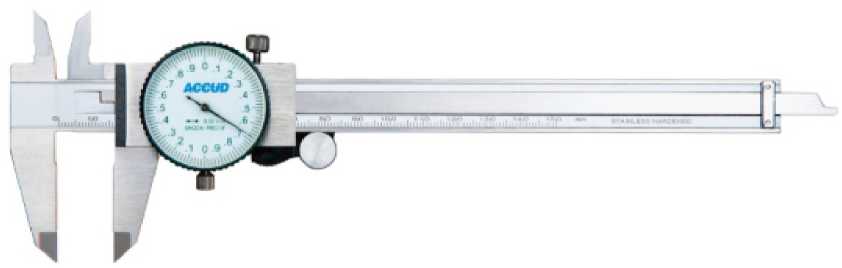

Рисунок 15 - Общий вид штангенциркулей модификации 101
Рисунок 16 - Общий вид штангенциркулей модификации 103
б)
в)
Рисунок 17 - Общий вид штангенциркулей модификации 120: а) исполнения 120-AAA-12 и 120-AAA-14; б) исполнения 120-AAA-12S и 120-AAA-14S; в) исполнения 120-024-11 и 120-02451
Рисунок 18 - Общий вид штангенциркулей модификации 121
Рисунок 19 - Общий вид штангенциркулей модификации 124
Рисунок 20 - Общий вид штангенциркулей модификации 125
Рисунок 21 - Общий вид штангенциркулей модификации 140
Рисунок 22 - Общий вид штангенциркулей модификации 123
Рисунок 23 - Общий вид штангенциркулей модификации 122
Рисунок 24 - Общий вид штангенциркулей модификации 129
а)
г)

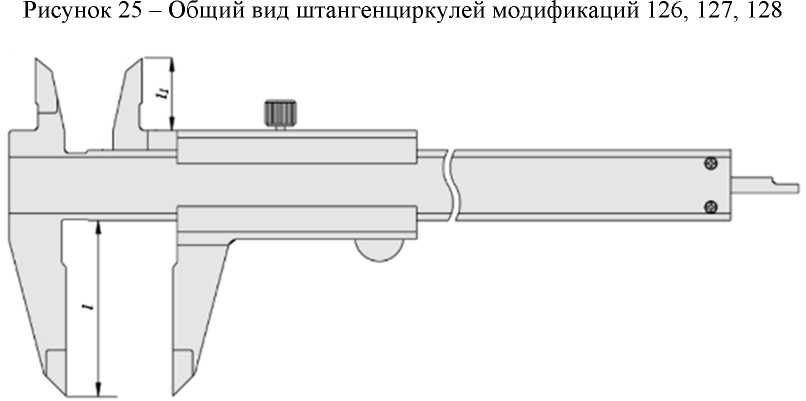

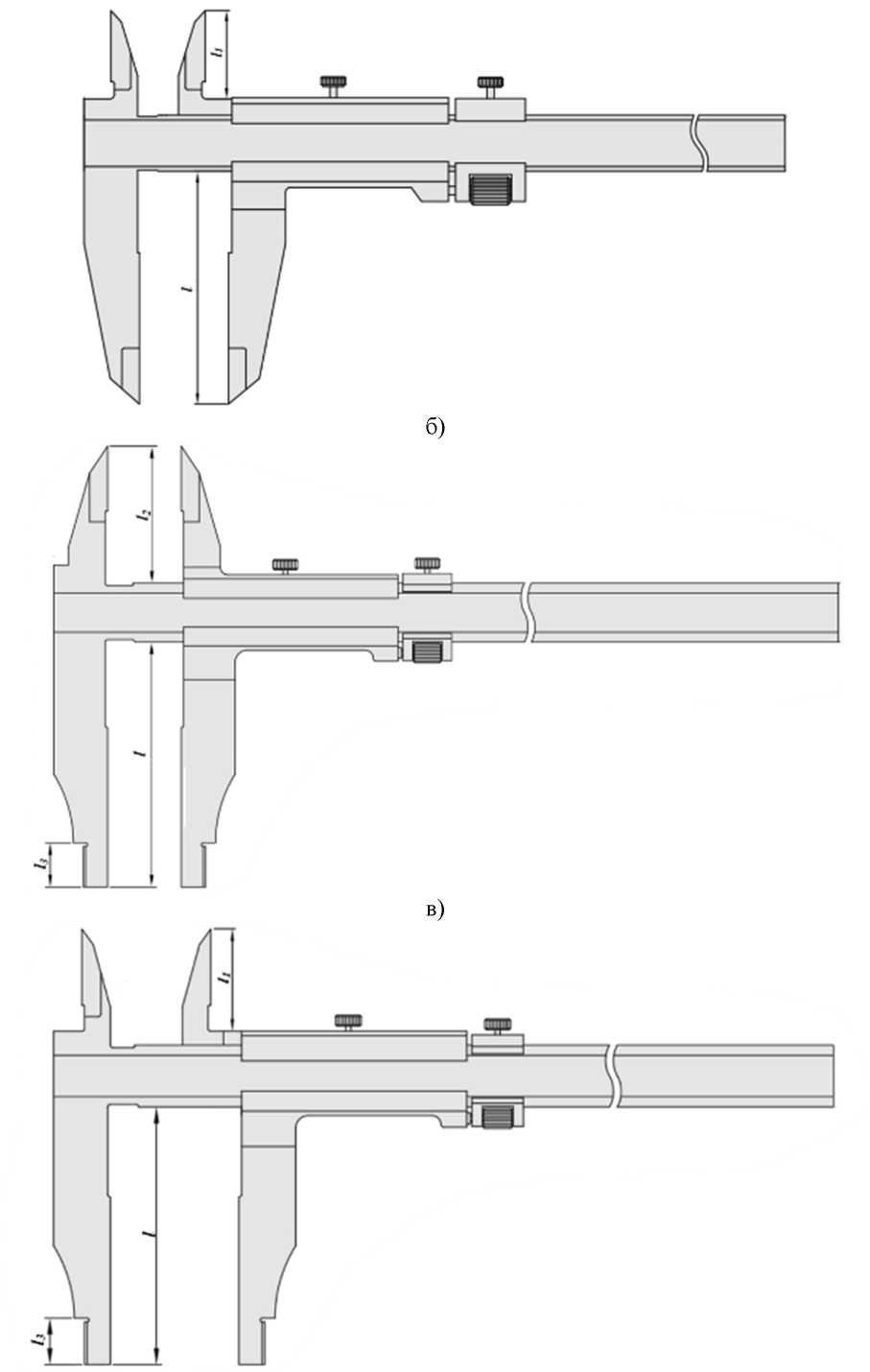

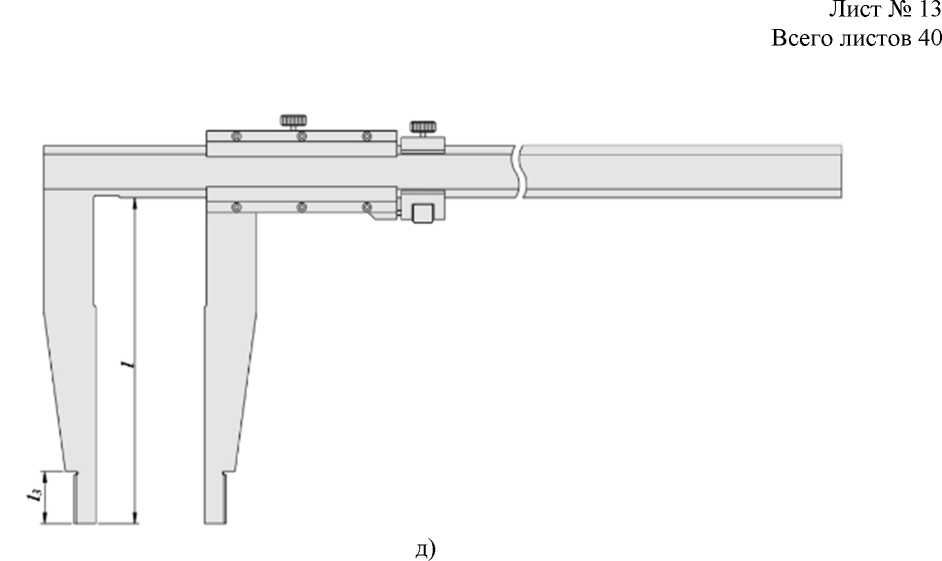

Рисунок 26 - Схемы обозначения губок штангенциркулей модификаций:
а) 101, 103, 106, 111, 112, 113, 114, 115, 116, 120 (кроме исполнений 120-024-11 и 120-024-51), 121, 124, 125, 140; б) 107, 117, 123, 150 и исполнения 120-024-11, 120-024-51; в) 122, 130, 131; г) 119, 129; д) 118, 126, 127, 128

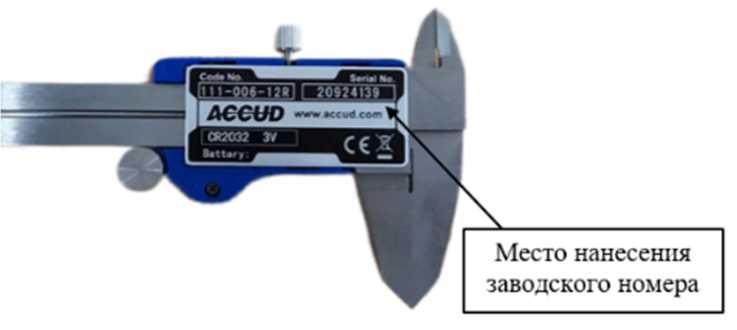

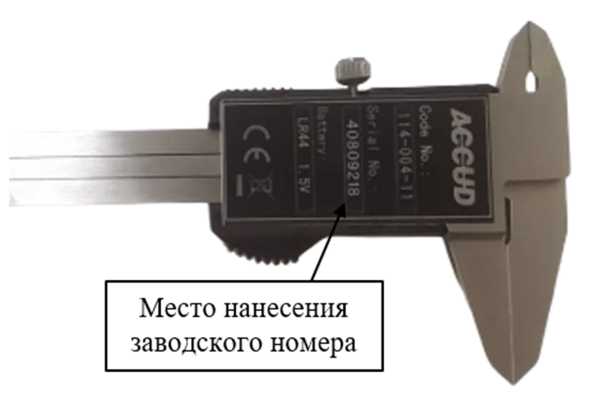

Рисунок 27 - Место нанесения заводского номера на штангенциркули модификаций 106, 107,
111, 112, 113, 115, 116, 117, 118, 119, 130, 131, 150

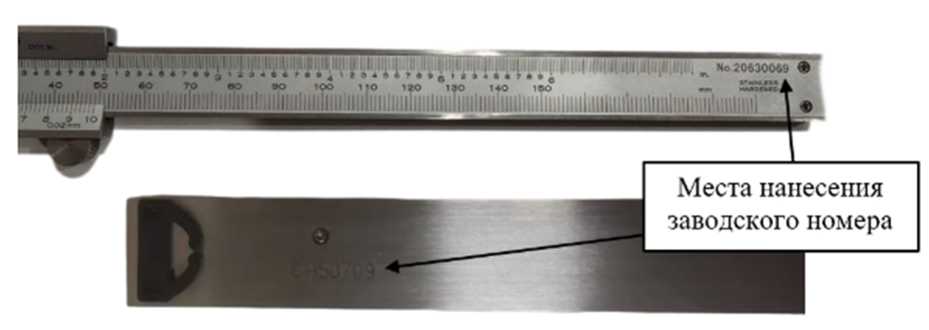

Рисунок 28 - Место нанесения заводского номера на штангенциркули модификации 114
Рисунок 29 - Места нанесения заводского номера на штангенциркули модификаций 120, 121,
122, 123, 124, 125, 126, 127, 128, 129, 140
Рисунок 31 - Общий вид шильда с указанием мест нанесения исполнения штангенциркуля, диапазона измерений и цены деления (шага дискретности)
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Штангенциркуль ACCUD |
_1) |
1 шт. |
|
Элемент питания (батарейка)2) |
- |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
1 |
2 |
3 |
|
Паспорт |
ACCUD.101.nC, ACCUD.103.nC, ACCUD.106.nC, ACCUD.107.nC, ACCUD.111.nC, ACCUD.112.nC, ACCUD.113.nC, ACCUD.114.nC, ACCUD.115.nC, ACCUD.116.nC, ACCUD.117.nC, ACCUD.118.nC, ACCUD.119.nC, ACCUD.120.nC, ACCUD.120-1.nC, ACCUD.121.nC, ACCUD.122.nC, ACCUD.123.nC, ACCUD.124.nC, ACCUD.125.nC, ACCUD.126.nC, ACCUD.127.nC, ACCUD.128.nC, ACCUD.129.nC, ACCUD.130.nC, ACCUD.131.nC, ACCUD.140.nC, ACCUD.150.nC |
1 экз. |
| ||
Таблица 1 - Метрологические характеристики штангенциркулей с цифровым отсчетным устройством
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
106 |
106-006-11 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
106-006-21 | |||||
|
106-008-11 |
от 0 до 200 | ||||
|
106-008-21 | |||||
|
106-012-11 |
от 0 до 300 | ||||
|
106-012-21 | |||||
|
107 |
107-006-11 |
от 0 до 150 |
0,01 |
- |
±0,04 |
|
107-008-11 |
от 0 до 200 | ||||
|
111 |
111-006-10 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
111-006-10W | |||||
|
111-006-11N | |||||
|
111-006-12 | |||||
|
111-006-12R | |||||
|
111-006-12RW | |||||
|
111-006-12W | |||||
|
111-006-16 | |||||
|
111-006-17 |
±0,02 |
±0,02 | |||
|
111-006-18 |
±0,03 |
±0,03 | |||
|
111-006-18W | |||||
|
111-008-10 |
от 0 до 200 | ||||
|
111-008-10W | |||||
|
111-008-11N | |||||
|
111-008-12 | |||||
|
111-008-12W | |||||
|
111-008-16 | |||||
|
111-008-17 |
±0,02 |
±0,02 | |||
|
111-008-18 |
±0,03 |
±0,03 | |||
|
111-008-18W | |||||
|
111-012-10 |
от 0 до 300 | ||||
|
111-012-10W | |||||
|
111-012-11N | |||||
|
111-012-12 |
|
1 |
2 |
3 |
|
111 |
111-012-12W |
от 0 до 300 |
|
111-012-16 | ||
|
111-012-17 | ||
|
111-012-18 | ||
|
111-012-18W | ||
|
112 |
112-006-11H |
от 0 до 150 |
|
112-006-11HR | ||
|
112-006-12 | ||
|
112-008-11H |
от 0 до 200 | |
|
112-008-12 | ||
|
112-012-11H |
от 0 до 300 | |
|
112-012-12 | ||
|
113 |
113-006-11 |
от 0 до 150 |
|
113-008-11 |
от 0 до 200 | |
|
113-012-11 |
от 0 до 300 | |
|
114 |
114-003-11 |
от 0 до 75 |
|
114-004-11 |
от 0 до 100 | |
|
115 |
115-006-11 |
от 0 до 150 |
|
115-008-11 |
от 0 до 200 | |
|
115-012-11 |
от 0 до 300 | |
|
116 |
116-006-11 |
от 0 до 150 |
|
116-008-11 |
от 0 до 200 | |
|
116-012-11 |
от 0 до 300 | |
|
117 |
117-006-11 |
от 0 до 150 |
|
118 |
118-008-11 |
от 0 до 200 |
|
118-012-11 |
от 0 до 300 | |
|
118-012-12 | ||
|
118-012-13 | ||
|
118-012-14 | ||
|
118-012-15 | ||
|
118-020-11 |
от 0 до 500 | |
|
118-020-12 | ||
|
118-020-13 | ||
|
118-020-14 | ||
|
118-024-11 |
от 0 до 600 | |
|
118-024-12 | ||
|
118-024-13 | ||
|
118-024-15 | ||
|
118-032-11 |
от 0 до 800 | |
|
118-040-11 |
от 0 до 1000 | |
|
118-040-12 | ||
|
118-040-13 | ||
|
118-048-11 |
от 0 до 1200 | |
|
118-060-11 |
от 0 до 1500 |
|
4 |
5 |
6 |
|
0,01 |
±0,03 |
±0,03 |
|
0,01 |
±0,02 |
±0,02 |
|
±0,03 |
±0,03 | |
|
±0,02 |
±0,02 | |
|
±0,03 |
±0,03 | |
|
0,01 |
±0,03 |
±0,03 |
|
0,01 |
±0,02 |
±0,02 |
|
0,01 |
±0,03 |
±0,03 |
|
0,01 |
±0,03 |
±0,03 |
|
0,01 |
- |
±0,20 |
|
0,01 |
- |
±0,03 |
|
±0,04 | ||
|
±0,05 | ||
|
±0,04 | ||
|
±0,06 | ||
|
±0,05 | ||
|
±0,06 | ||
|
±0,08 | ||
|
±0,05 | ||
|
±0,06 | ||
|
±0,08 | ||
|
±0,07 | ||
|
±0,08 | ||
|
±0,10 | ||
|
±0,11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
118 |
118-080-11 |
от 0 до 2000 |
0,01 |
- |
±0,14 |
|
118-080-12 | |||||
|
119 |
119-012-11 |
от 0 до 300 |
0,01 |
- |
±0,04 |
|
119-012-12 |
±0,05 | ||||
|
119-018-11 |
от 0 до 450 | ||||
|
119-020-11 |
от 0 до 500 | ||||
|
119-020-12 |
±0,06 | ||||
|
119-020-13 | |||||
|
119-024-11 |
от 0 до 600 |
±0,05 | |||
|
119-024-12 |
±0,06 | ||||
|
119-024-14 | |||||
|
119-040-11 |
от 0 до 1000 |
±0,08 | |||
|
119-040-12 | |||||
|
119-060-11 |
от 0 до 1500 |
±0,11 | |||
|
119-060-12 |
±0,12 | ||||
|
119-080-11 |
от 0 до 2000 |
±0,14 | |||
|
130 |
130-008-11 |
от 0 до 200 |
0,01 |
- |
±0,03 |
|
130-012-11 |
от 0 до 300 |
±0,04 | |||
|
130-012-12 | |||||
|
131 |
131-012-11 |
от 0 до 300 |
0,01 |
- |
±0,05 |
|
131-020-11 |
от 0 до 500 | ||||
|
131-020-12 |
±0,06 | ||||
|
131-024-11 |
от 0 до 600 |
±0,05 | |||
|
131-028-11 |
от 0 до 800 |
±0,07 | |||
|
131-040-11 |
от 0 до 1000 |
±0,08 | |||
|
150 |
150-018-11 |
от 0 до 450 |
0,01 |
- |
±0,05 |
|
150-024-11 |
от 0 до 600 | ||||
|
150-040-11 |
от 0 до 1000 |
±0,08 |
Таблица 2 - Метрологические характеристики штангенциркулей с отсчетом по круговой шкале
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
101 |
101-006-11 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
101-006-21 |
0,02 | ||||
|
101-008-11 |
от 0 до 200 |
0,01 | |||
|
101-008-21 |
0,02 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
101 |
101-012-11 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
|
101-012-21 |
0,02 | ||||
|
103 |
103-006-11 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
103-006-21 |
0,02 | ||||
|
103-008-11 |
от 0 до 200 |
0,01 | |||
|
103-008-21 |
0,02 | ||||
|
103-012-11 |
от 0 до 300 |
0,01 | |||
|
103-012-21 |
0,02 |
Таблица 3 - Метрологические характеристики штангенциркулей с отсчетом по нониусу
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
120 |
120-006-12 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
|
120-006-12S | |||||
|
120-006-14 |
0,05 |
±0,05 |
±0,05 | ||
|
120-006-14S | |||||
|
120-008-12 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 | |
|
120-008-12S | |||||
|
120-008-14 |
0,05 |
±0,05 |
±0,05 | ||
|
120-008-14S | |||||
|
120-012-12 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 | |
|
120-012-12S | |||||
|
120-012-14 |
0,05 |
±0,05 |
±0,05 | ||
|
120-012-14S | |||||
|
120-024-11 |
от 0 до 600 |
0,02 |
- |
±0,06 | |
|
120-024-51 |
0,05 |
±0,08 | |||
|
121 |
121-003-11 |
от 0 до 70 |
0,05 |
±0,05 |
±0,05 |
|
121-004-11 |
от 0 до 100 | ||||
|
121-004-11B | |||||
|
122 |
122-012-11 |
от 0 до 300 |
0,02 |
- |
±0,03 |
|
122-012-21 |
±0,05 | ||||
|
122-012-51 |
0,05 |
±0,07 | |||
|
122-020-21 |
от 0 до 500 |
0,02 |
±0,05 | ||
|
122-020-22 |
±0,06 | ||||
|
122-020-51 |
0,05 |
±0,07 |
|
1 |
2 |
3 |
|
122 |
122-020-52 |
от 0 до 500 |
|
122-032-21 |
от 0 до 800 | |
|
122-032-51 | ||
|
122-040-21 |
от 0 до 1000 | |
|
122-040-51 | ||
|
123 |
123-006-11 |
от 0 до 150 |
|
123-006-13 | ||
|
124 |
124-006-12 |
от 0 до 150 |
|
124-006-14 | ||
|
124-008-12 |
от 0 до 200 | |
|
124-008-14 | ||
|
125 |
125-005-11 |
от 0 до 130 |
|
125-007-11 |
от 0 до 180 | |
|
125-011-11 |
от 0 до 280 | |
|
126 |
126-012-11 |
от 0 до 300 |
|
126-012-12 | ||
|
126-012-51 | ||
|
126-012-52 | ||
|
126-020-11 |
от 0 до 500 | |
|
126-020-12 | ||
|
126-020-51 | ||
|
126-020-52 | ||
|
126-024-11 |
от 0 до 600 | |
|
126-024-12 | ||
|
126-024-51 | ||
|
126-024-52 | ||
|
126-032-11 |
от 0 до 800 | |
|
126-040-11 |
от 0 до 1000 | |
|
126-040-12 | ||
|
126-040-51 | ||
|
126-040-52 | ||
|
126-120-12 |
от 0 до 3000 | |
|
126-120-52 | ||
|
127 |
127-012-11 |
от 0 до 300 |
|
127-012-51 | ||
|
127-020-11 |
от 0 до 500 | |
|
127-020-51 | ||
|
127-024-11 |
от 0 до 600 | |
|
127-024-51 | ||
|
127-032-11 |
от 0 до 800 | |
|
127-032-51 | ||
|
127-040-11 |
от 0 до 1000 | |
|
127-040-51 | ||
|
127-048-11 |
от 0 до 1200 |
|
4 |
5 |
6 |
|
0,05 |
- |
±0,08 |
|
0,02 |
±0,07 | |
|
0,05 |
±0,09 | |
|
0,02 |
±0,08 | |
|
0,05 |
±0,12 | |
|
0,02 |
- |
±0,05 |
|
0,05 | ||
|
0,02 |
±0,03 |
±0,03 |
|
0,05 |
±0,05 |
±0,05 |
|
0,02 |
±0,03 |
±0,03 |
|
0,05 |
±0,05 |
±0,05 |
|
0,02 |
±0,03 |
±0,03 |
|
0,02 |
- |
±0,05 |
|
0,05 |
±0,07 | |
|
0,02 |
±0,06 | |
|
0,05 |
±0,08 | |
|
0,02 |
±0,06 | |
|
±0,08 | ||
|
0,05 | ||
|
0,02 | ||
|
±0,11 | ||
|
0,05 |
±0,12 | |
|
0,02 |
±0,26 | |
|
0,05 |
±0,31 | |
|
0,02 |
- |
±0,05 |
|
0,05 | ||
|
0,02 | ||
|
0,05 |
±0,08 | |
|
0,02 |
±0,05 | |
|
0,05 |
±0,08 | |
|
0,02 | ||
|
0,05 |
±0,10 | |
|
0,02 |
±0,08 | |
|
0,05 |
±0,10 | |
|
0,02 |
±0,12 |
|
1 |
2 |
3 |
|
127 |
127-060-11 |
от 0 до 1500 |
|
127-060-51 | ||
|
127-080-11 |
от 0 до 2000 | |
|
127-080-51 | ||
|
128 |
128-008-21 |
от 0 до 200 |
|
128-008-51 | ||
|
128-012-21 |
от 0 до 300 | |
|
128-012-51 | ||
|
128-012-22 | ||
|
128-012-52 | ||
|
128-020-11 |
от 0 до 500 | |
|
128-020-12 | ||
|
128-020-21 | ||
|
128-020-22 | ||
|
128-020-51 | ||
|
128-020-52 | ||
|
128-024-21 |
от 0 до 600 | |
|
128-024-22 | ||
|
128-024-51 | ||
|
128-024-52 | ||
|
128-032-21 |
от 0 до 800 | |
|
128-032-51 | ||
|
128-040-11 |
от 0 до 1000 | |
|
128-040-21 | ||
|
128-040-51 | ||
|
128-060-21 |
от 0 до 1500 | |
|
128-060-51 | ||
|
128-080-21 |
от 0 до 2000 | |
|
128-080-51 | ||
|
129 |
129-020-11 |
от 0 до 500 |
|
129-020-12 | ||
|
129-020-51 | ||
|
129-020-52 | ||
|
129-024-11 |
от 0 до 600 | |
|
129-024-51 | ||
|
129-040-11 |
от 0 до 1000 | |
|
129-040-51 | ||
|
140 |
140-006-11 |
от 0 до 150 |
|
140-006-13 | ||
|
140-008-11 |
от 0 до 200 | |
|
140-008-13 | ||
|
140-012-11 |
от 0 до 300 | |
|
140-012-13 |
|
4 |
5 |
6 |
|
0,02 |
- |
±0,11 |
|
0,05 |
±0,15 | |
|
0,02 |
±0,14 | |
|
0,05 |
±0,20 | |
|
0,02 |
- |
±0,05 |
|
0,05 |
±0,06 | |
|
0,02 |
±0,05 | |
|
0,05 |
±0,07 | |
|
0,02 | ||
|
0,05 | ||
|
0,02 |
±0,05 | |
|
±0,06 | ||
|
±0,05 | ||
|
±0,06 | ||
|
0,05 |
±0,08 | |
|
0,02 |
±0,06 | |
|
±0,08 | ||
|
0,05 | ||
|
±0,09 | ||
|
0,02 |
±0,08 | |
|
0,05 |
±0,09 | |
|
0,02 |
±0,08 | |
|
0,05 |
±0,12 | |
|
0,02 |
±0,11 | |
|
0,05 |
±0,16 | |
|
0,02 |
±0,14 | |
|
0,05 |
±0,20 | |
|
0,02 |
- |
±0,05 |
|
±0,06 | ||
|
0,05 |
±0,07 | |
|
±0,08 | ||
|
0,02 |
±0,06 | |
|
0,05 |
±0,08 | |
|
0,02 | ||
|
0,05 |
±0,12 | |
|
0,02 |
±0,03 |
±0,03 |
|
0,05 |
±0,05 |
±0,05 |
|
0,02 |
±0,03 |
±0,03 |
|
0,05 |
±0,05 |
±0,05 |
|
0,02 |
±0,03 |
±0,03 |
|
0,05 |
±0,05 |
±0,05 |
Таблица 4 - , условия эксплуатации
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Допускаемое отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины большей стороны |
0,02 |
|
измерительной поверхности штангенциркулей, мм | |
|
Допускаемое отклонение от прямолинейности торца штанги штангенциркулей модификаций 101, 103, 106, 111, 112, 113, 114, 115, 116, 120 (кроме исполнений 120-024-11 и 120-024-51), 121, 124, 125 и 140, мм |
0,01 |
|
Допускаемое отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм: | |
|
- для штангенциркулей с верхним пределом диапазона измерений до | |
|
1000 мм включительно |
0,04 |
|
- для штангенциркулей с верхним пределом диапазона измерений | |
|
свыше 1000 мм |
0,07 |
|
Допускаемое отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров штангенциркулей модификаций 101, 103, 106, 107, 111, 112, 113, 114, 115, 116, 119, 120, 121, 123, 124, 125, 129, 140 и 150, мм1’ |
0,01 |
|
Допускаемое отклонение от параллельности кромочных измерительных поверхностей губок для измерений наружных размеров штангенциркулей модификаций 122, 130 и 131, мм |
0,02 |
|
Допускаемое отклонение от параллельности цилиндрических измерительных поверхностей губок для измерений внутренних размеров штангенциркулей модификаций 118, 119, 122, 126, 127, 128, 129, 130 и 131, мм |
0,01 |
|
Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций 118, 119, 122, 126, 127, 128, 129, 130 и 131, мм |
0,03 |
|
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций 101, 103, 106, 107, 111, 112, 113, 114, 115, 116, |
10 ± 0,02 |
|
119, 120, 121, 123, 124, 125, 129, 140 и 150, установленных на размер 10 мм, мм1’ | |
|
Параметр шероховатости Ra, мкм, не более: | |
|
0,32 |
|
вспомогательных измерительных поверхностей |
0,63 |
|
Усилие перемещения рамки по штанге, Н, не более: | |
|
- с верхним пределом диапазона измерений до 300 мм включ. |
8 |
|
- с верхним пределом диапазона измерений св. 300 до 500 мм включ. |
15 |
|
25 |
|
включ. |
35 |
Продолжение таблицы 4
|
1 |
2 |
|
Степень защиты по ГОСТ 14254-2015 |
IP542); IP673) |
|
Условия эксплуатации:
|
от +15 до +25 80 |
| |
Таблица 5 - Длина вылета губок, размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями
|
Модификация |
Исполнение |
1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
h вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм |
Ъ вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм |
h вылет губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Размер сдвинутых ДО соприкосновения губок с цилиндрическими поверхностями, мм | |
|
не менее |
не более |
не менее | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
101 |
101-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
101-006-21 | |||||||
|
101-008-11 |
45 |
55 |
19,0 | ||||
|
101-008-21 | |||||||
|
101-012-11 |
57 |
67 |
20,5 | ||||
|
101-012-21 | |||||||
|
103 |
103-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
103-006-21 | |||||||
|
103-008-11 |
45 |
55 |
19,0 | ||||
|
103-008-21 | |||||||
|
103-012-11 |
57 |
67 |
20,5 | ||||
|
103-012-21 | |||||||
|
106 |
106-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
106-006-21 | |||||||
|
106-008-11 |
45 |
55 |
19,0 | ||||
|
106-008-21 | |||||||
|
106-012-11 |
55 |
65 |
20,5 | ||||
|
106-012-21 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
107 |
107-006-11 107-008-11 |
35 |
45 |
40,0 |
- |
- |
- |
|
111 |
111-006-10 111-006-10W И1-006-11N 111-006-12 И1-006-12R 111-006-12RW И1-006-12W 111-006-16 111-006-17 111-006-18 И1-006-18W |
35 |
45 |
16,0 |
- |
- |
- |
|
111-008-10 111-008-10W И1-008-11N 111-008-12 111-008-12W 111-008-16 111-008-17 111-008-18 И1-008-18W |
45 |
55 |
19,0 | ||||
|
111-012-10 111-012-10W 111-012-11N 111-012-12 111-012-12W |
55 |
65 |
20,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
111 |
111-012-16 111-012-17 111-012-18 111-012-18W |
55 |
65 |
20,5 |
- |
- |
- |
|
112 |
112-006-11Н 112-006-11HR 112-006-12 |
35 |
45 |
16,0 |
- |
- |
- |
|
112-008-11Н 112-008-12 |
45 |
55 |
19,0 | ||||
|
112-012-11Н 112-012-12 |
55 |
65 |
20,5 | ||||
|
ИЗ |
113-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
113-008-11 |
45 |
55 |
19,0 | ||||
|
113-012-11 |
55 |
65 |
20,5 | ||||
|
114 |
114-003-11 114-004-11 |
25 |
35 |
12,5 |
- |
- |
- |
|
115 |
115-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
115-008-11 |
45 |
55 |
19,0 | ||||
|
115-012-11 |
55 |
65 |
20,5 | ||||
|
116 |
116-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
116-008-11 |
45 |
55 |
19,0 | ||||
|
116-012-11 |
55 |
65 |
20,5 | ||||
|
117 |
117-006-11 |
35 |
45 |
16,0 |
- |
- |
- |
|
118 |
118-008-11 |
55 |
65 |
- |
- |
12 |
10 |
|
118-012-11 |
95 |
105 |
18 |
20 | |||
|
118-012-12 |
145 |
155 | |||||
|
118-012-13 |
195 |
205 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
118 |
118-012-14 |
55 |
65 |
- |
- |
12 |
10 |
|
118-012-15 |
85 |
95 | |||||
|
118-020-11 |
95 |
105 |
18 |
20 | |||
|
118-020-12 |
145 |
155 | |||||
|
118-020-13 |
195 |
205 |
24 | ||||
|
118-020-14 |
295 |
305 | |||||
|
118-024-11 |
95 |
105 |
18 | ||||
|
118-024-12 |
145 |
155 | |||||
|
118-024-13 |
195 |
205 |
24 | ||||
|
118-024-15 |
295 |
305 | |||||
|
118-032-11 |
145 |
155 | |||||
|
118-040-11 | |||||||
|
118-040-12 |
195 |
205 | |||||
|
118-040-13 |
295 |
305 | |||||
|
118-048-11 |
145 |
155 | |||||
|
118-060-11 | |||||||
|
118-080-11 | |||||||
|
118-080-12 |
195 |
205 | |||||
|
119 |
119-012-11 |
55 |
65 |
22,0 |
- |
12 |
10 |
|
119-012-12 |
95 |
105 |
37,0 |
18 |
20 | ||
|
119-018-11 | |||||||
|
119-020-11 | |||||||
|
119-020-12 |
145 |
155 | |||||
|
119-020-13 |
195 |
205 |
24 | ||||
|
119-024-11 |
95 |
105 |
18 | ||||
|
119-024-12 |
145 |
155 | |||||
|
119-024-14 |
195 |
205 |
24 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
119 |
119-040-11 |
145 |
155 |
37,0 |
- |
24 |
20 |
|
119-040-12 |
195 |
205 | |||||
|
119-060-11 |
145 |
155 |
50,0 | ||||
|
119-060-12 |
195 |
205 | |||||
|
119-080-11 |
145 |
155 | |||||
|
120 |
120-006-12 |
35 |
45 |
15,5 |
- |
- |
- |
|
120-006-12S | |||||||
|
120-006-14 | |||||||
|
120-006-14S | |||||||
|
120-008-12 |
45 |
55 |
19,0 | ||||
|
120-008-12S | |||||||
|
120-008-14 | |||||||
|
120-008-14S | |||||||
|
120-012-12 |
57 |
67 |
22,0 | ||||
|
120-012-12S | |||||||
|
120-012-14 | |||||||
|
120-012-14S | |||||||
|
120-024-11 |
95 |
105 |
38,0 | ||||
|
120-024-51 | |||||||
|
121 |
121-003-11 |
14 |
24 |
8,0 |
- |
- |
- |
|
121-004-11 |
25 |
35 |
13,0 | ||||
|
121-004-11В | |||||||
|
122 |
122-012-11 |
55 |
65 |
- |
40 |
10 |
10 |
|
122-012-21 |
85 |
95 |
12 | ||||
|
122-012-51 | |||||||
|
122-020-21 |
95 |
105 |
56 |
18 |
20 | ||
|
122-020-22 |
145 |
155 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
122 |
122-020-51 |
95 |
105 |
- |
56 |
18 |
20 |
|
122-020-52 |
145 |
155 | |||||
|
122-032-21 122-032-51 122-040-21 122-040-51 |
67 |
24 | |||||
|
123 |
123-006-11 123-006-13 |
35 |
45 |
16,0 |
- |
- |
- |
|
124 |
124-006-12 124-006-14 |
35 |
45 |
15,5 |
- |
- |
- |
|
124-008-12 124-008-14 |
45 |
55 |
19,0 | ||||
|
125 |
125-005-11 |
35 |
45 |
15,5 |
- |
- |
- |
|
125-007-11 |
45 |
55 |
19,0 | ||||
|
125-011-11 |
55 |
65 |
22,0 | ||||
|
126 |
126-012-11 |
85 |
95 |
- |
- |
12 |
10 |
|
126-012-12 |
145 |
155 |
18 |
20 | |||
|
126-012-51 |
85 |
95 |
12 |
10 | |||
|
126-012-52 126-020-11 |
145 |
155 |
18 |
20 | |||
|
126-020-12 |
195 |
205 | |||||
|
126-020-51 |
145 |
155 | |||||
|
126-020-52 |
195 |
205 | |||||
|
126-024-11 |
145 |
155 | |||||
|
126-024-12 |
245 |
255 |
24 | ||||
|
126-024-51 |
145 |
155 |
18 | ||||
|
126-024-52 |
245 |
255 |
24 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
126 |
126-032-11 |
145 |
155 |
- |
- |
24 |
20 |
|
126-040-11 |
195 |
205 | |||||
|
126-040-12 |
295 |
305 | |||||
|
126-040-51 |
195 |
205 | |||||
|
126-040-52 |
295 |
305 | |||||
|
126-120-12 | |||||||
|
126-120-52 | |||||||
|
127 |
127-012-11 |
70 |
80 |
- |
- |
10 |
10 |
|
127-012-51 | |||||||
|
127-020-11 |
95 |
105 |
18 |
20 | |||
|
127-020-51 | |||||||
|
127-024-11 | |||||||
|
127-024-51 | |||||||
|
127-032-11 |
145 |
155 |
24 | ||||
|
127-032-51 | |||||||
|
127-040-11 |
135 |
145 | |||||
|
127-040-51 | |||||||
|
127-048-11 |
145 |
155 | |||||
|
127-060-11 |
175 |
185 | |||||
|
127-060-51 | |||||||
|
127-080-11 |
195 |
205 | |||||
|
127-080-51 | |||||||
|
128 |
128-008-21 |
95 |
105 |
- |
- |
12 |
10 |
|
128-008-51 |
20 | ||||||
|
128-012-21 |
85 |
95 |
18 | ||||
|
128-012-51 | |||||||
|
128-012-22 |
145 |
155 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
128 |
128-012-52 |
145 |
155 |
- |
- |
18 |
20 |
|
128-020-11 |
95 |
105 | |||||
|
128-020-12 |
145 |
155 | |||||
|
128-020-21 |
95 |
105 | |||||
|
128-020-22 |
145 |
155 | |||||
|
128-020-51 |
95 |
105 | |||||
|
128-020-52 |
145 |
155 | |||||
|
128-024-21 |
95 |
105 | |||||
|
128-024-22 |
145 |
155 | |||||
|
128-024-51 |
95 |
105 | |||||
|
128-024-52 |
145 |
155 | |||||
|
128-032-21 |
24 | ||||||
|
128-032-51 | |||||||
|
128-040-11 | |||||||
|
128-040-21 | |||||||
|
128-040-51 | |||||||
|
128-060-21 | |||||||
|
128-060-51 | |||||||
|
128-080-21 | |||||||
|
128-080-51 | |||||||
|
129 |
129-020-11 |
95 |
105 |
37,0 |
- |
18 |
20 |
|
129-020-12 |
145 |
155 | |||||
|
129-020-51 |
95 |
105 | |||||
|
129-020-52 |
145 |
155 | |||||
|
129-024-11 |
95 |
105 | |||||
|
129-024-51 | |||||||
|
129-040-11 |
145 |
155 |
50,0 |
24 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
129 |
129-040-51 |
145 |
155 |
50,0 |
- |
24 |
20 |
|
130 |
130-008-11 |
55 |
65 |
- |
38 |
12 |
10 |
|
130-012-11 | |||||||
|
130-012-12 |
85 |
95 | |||||
|
131 |
131-012-11 |
95 |
105 |
- |
56 |
18 |
20 |
|
131-020-11 | |||||||
|
131-020-12 |
145 |
155 | |||||
|
131-024-11 |
95 |
105 | |||||
|
131-028-11 |
145 |
155 |
67 |
24 | |||
|
131-040-11 | |||||||
|
140 |
140-006-11 |
35 |
45 |
15,5 |
- |
- |
- |
|
140-006-13 | |||||||
|
140-008-11 |
45 |
55 |
19,0 | ||||
|
140-008-13 | |||||||
|
140-012-11 |
55 |
65 |
20,0 | ||||
|
140-012-13 | |||||||
|
150 |
150-018-11 |
95 |
105 |
37,0 |
- |
- |
- |
|
150-024-11 | |||||||
|
150-040-11 |
145 |
155 |
50,0 |
Таблица 6 - Габаритные размеры и масса
|
Модификация |
Исполнение |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
101 |
101-006-11 |
255 |
98 |
35 |
0,40 |
|
101-006-21 | |||||
|
101-008-11 |
320 |
120 |
0,55 | ||
|
101-008-21 | |||||
|
101-012-11 |
440 |
140 |
0,92 | ||
|
101-012-21 | |||||
|
103 |
103-006-11 |
255 |
98 |
35 |
0,40 |
|
103-006-21 | |||||
|
103-008-11 |
320 |
120 |
0,55 | ||
|
103-008-21 | |||||
|
103-012-11 |
440 |
140 |
0,92 | ||
|
103-012-21 | |||||
|
106 |
106-006-11 |
255 |
98 |
45 |
0,45 |
|
106-006-21 | |||||
|
106-008-11 |
320 |
120 |
0,55 | ||
|
106-008-21 | |||||
|
106-012-11 |
440 |
140 |
0,83 | ||
|
106-012-21 | |||||
|
107 |
107-006-11 |
255 |
125 |
35 |
0,45 |
|
107-008-11 |
320 |
0,55 | |||
|
111 |
111-006-10 |
255 |
98 |
35 |
0,40 |
|
111-006-10W | |||||
|
111-006-11N | |||||
|
111-006-12 | |||||
|
111-006-12R | |||||
|
111-006-12RW | |||||
|
111-006-12W | |||||
|
111-006-16 | |||||
|
111-006-17 | |||||
|
111-006-18 | |||||
|
111-006-18W | |||||
|
111-008-10 |
320 |
120 |
0,50 | ||
|
111-008-10W | |||||
|
111-008-11N | |||||
|
111-008-12 | |||||
|
111-008-12W | |||||
|
111-008-16 | |||||
|
111-008-17 | |||||
|
111-008-18 | |||||
|
111-008-18W |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
111 |
111-012-10 |
440 |
140 |
35 |
0,83 |
|
111-012-10W | |||||
|
111-012-11N | |||||
|
111-012-12 | |||||
|
111-012-12W | |||||
|
111-012-16 | |||||
|
111-012-17 | |||||
|
111-012-18 | |||||
|
111-012-18W | |||||
|
112 |
112-006-11H |
255 |
98 |
35 |
0,40 |
|
112-006-11HR | |||||
|
112-006-12 |
0,43 | ||||
|
112-008-11H |
320 |
120 |
0,50 | ||
|
112-008-12 |
0,55 | ||||
|
112-012-11H |
440 |
140 |
0,83 | ||
|
112-012-12 | |||||
|
113 |
113-006-11 |
255 |
98 |
35 |
0,43 |
|
113-008-11 |
320 |
120 |
0,57 | ||
|
113-012-11 |
440 |
140 |
0,85 | ||
|
114 |
114-003-11 |
160 |
75 |
15 |
0,30 |
|
114-004-11 |
275 | ||||
|
115 |
115-006-11 |
255 |
98 |
35 |
0,43 |
|
115-008-11 |
320 |
120 |
0,55 | ||
|
115-012-11 |
440 |
140 |
0,83 | ||
|
116 |
116-006-11 |
255 |
98 |
35 |
0,40 |
|
116-008-11 |
320 |
120 |
0,53 | ||
|
116-012-11 |
440 |
140 |
0,83 | ||
|
117 |
117-006-11 |
278 |
88 |
20 |
0,12 |
|
118 |
118-008-11 |
440 |
140 |
35 |
0,78 |
|
118-012-11 |
520 |
190 |
1,43 | ||
|
118-012-12 |
510 |
240 |
40 |
1,50 | |
|
118-012-13 |
500 |
290 |
2,00 | ||
|
118-012-14 |
440 |
140 |
35 |
0,82 | |
|
118-012-15 |
0,85 | ||||
|
118-020-11 |
810 |
245 |
60 |
2,70 | |
|
118-020-12 |
2,97 | ||||
|
118-020-13 |
280 |
40 |
4,30 | ||
|
118-020-14 |
930 |
420 |
45 |
7,60 | |
|
118-024-11 |
810 |
245 |
60 |
2,95 | |
|
118-024-12 |
3,10 | ||||
|
118-024-13 |
895 |
280 |
45 |
4,65 | |
|
118-024-15 |
930 |
420 |
6,55 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
118 |
118-032-11 |
1080 |
250 |
50 |
5,25 |
|
118-040-11 |
1260 |
240 |
45 |
5,90 | |
|
118-040-12 |
1280 |
296 |
6,50 | ||
|
118-040-13 |
1410 |
415 |
9,45 | ||
|
118-048-11 |
1710 |
260 |
50 |
8,76 | |
|
118-060-11 |
1895 |
275 |
55 |
10,55 | |
|
118-080-11 |
2410 |
280 |
12,90 | ||
|
118-080-12 |
13,00 | ||||
|
119 |
119-012-11 |
440 |
140 |
35 |
0,85 |
|
119-012-12 |
500 |
230 |
40 |
1,90 | |
|
119-018-11 |
810 |
240 |
60 |
2,63 | |
|
119-020-11 |
2,81 | ||||
|
119-020-12 |
800 |
280 |
40 |
2,96 | |
|
119-020-13 |
900 |
345 |
4,86 | ||
|
119-024-11 |
810 |
240 |
60 |
2,94 | |
|
119-024-12 |
800 |
280 |
40 |
3,07 | |
|
119-024-14 |
900 |
345 |
5,50 | ||
|
119-040-11 |
1280 |
300 |
45 |
6,40 | |
|
119-040-12 |
1300 |
430 |
50 |
7,88 | |
|
119-060-11 |
1890 |
330 |
11,58 | ||
|
119-060-12 |
12,62 | ||||
|
119-080-11 |
380 |
13,42 | |||
|
120 |
120-006-12 |
255 |
98 |
35 |
0,37 |
|
120-006-12S | |||||
|
120-006-14 | |||||
|
120-006-14S | |||||
|
120-008-12 |
320 |
120 |
0,50 | ||
|
120-008-12S | |||||
|
120-008-14 | |||||
|
120-008-14S | |||||
|
120-012-12 |
440 |
140 |
0,87 | ||
|
120-012-12S | |||||
|
120-012-14 | |||||
|
120-012-14S | |||||
|
120-024-11 |
810 |
240 |
60 |
2,85 | |
|
120-024-51 |
3,00 | ||||
|
121 |
121-003-11 |
130 |
40 |
40 |
0,08 |
|
121-004-11 |
190 |
70 |
22 |
0,12 | |
|
121-004-11B | |||||
|
122 |
122-012-11 |
440 |
140 |
35 |
0,85 |
|
122-012-21 |
450 |
185 |
40 |
0,95 | |
|
122-012-51 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
122 |
122-020-21 |
810 |
240 |
60 |
2,64 |
|
122-020-22 |
800 |
290 |
40 |
3,17 | |
|
122-020-51 |
810 |
240 |
60 |
2,64 | |
|
122-020-52 |
800 |
290 |
40 |
3,17 | |
|
122-032-21 |
1260 |
300 |
50 |
5,80 | |
|
122-032-51 | |||||
|
122-040-21 |
6,45 | ||||
|
122-040-51 | |||||
|
123 |
123-006-11 |
255 |
98 |
35 |
0,37 |
|
123-006-13 | |||||
|
124 |
124-006-12 |
255 |
98 |
35 |
0,37 |
|
124-006-14 | |||||
|
124-008-12 |
320 |
120 |
0,50 | ||
|
124-008-14 | |||||
|
125 |
125-005-11 |
255 |
98 |
35 |
0,40 |
|
125-007-11 |
320 |
120 |
0,50 | ||
|
125-011-11 |
440 |
140 |
0,87 | ||
|
126 |
126-012-11 |
440 |
140 |
35 |
0,87 |
|
126-012-12 |
500 |
240 |
40 |
1,60 | |
|
126-012-51 |
440 |
140 |
35 |
0,87 | |
|
126-012-52 |
500 |
240 |
40 |
1,60 | |
|
126-020-11 |
810 |
60 |
3,05 | ||
|
126-020-12 |
800 |
290 |
40 |
3,20 | |
|
126-020-51 |
810 |
240 |
60 |
3,05 | |
|
126-020-52 |
800 |
290 |
40 |
3,20 | |
|
126-024-11 |
810 |
240 |
60 | ||
|
126-024-12 |
900 |
350 |
45 |
5,40 | |
|
126-024-51 |
810 |
240 |
60 |
3,20 | |
|
126-024-52 |
900 |
350 |
45 |
5,40 | |
|
126-032-11 |
1020 |
300 |
6,50 | ||
|
126-040-11 |
1300 |
8,40 | |||
|
126-040-12 |
420 |
8,90 | |||
|
126-040-51 |
300 |
8,40 | |||
|
126-040-52 |
420 |
8,90 | |||
|
126-120-12 |
3550 |
450 |
80 |
30,00 | |
|
126-120-52 | |||||
|
127 |
127-012-11 |
440 |
140 |
35 |
0,90 |
|
127-012-51 | |||||
|
127-020-11 |
810 |
240 |
60 |
2,90 | |
|
127-020-51 | |||||
|
127-024-11 |
3,05 | ||||
|
127-024-51 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
127 |
127-032-11 |
1080 |
240 |
45 |
5,50 |
|
127-032-51 | |||||
|
127-040-11 |
1208 |
250 |
50 |
5,67 | |
|
127-040-51 | |||||
|
127-048-11 |
1700 |
350 |
90 |
14,00 | |
|
127-060-11 |
1960 |
300 |
60 |
15,00 | |
|
127-060-51 | |||||
|
127-080-11 |
2400 |
320 |
16,00 | ||
|
127-080-51 | |||||
|
128 |
128-008-21 |
350 |
180 |
36 |
0,75 |
|
128-008-51 | |||||
|
128-012-21 |
440 |
140 |
35 |
0,90 | |
|
128-012-51 | |||||
|
128-012-22 |
500 |
230 |
40 |
2,00 | |
|
128-012-52 | |||||
|
128-020-11 |
810 |
240 |
60 |
2,80 | |
|
128-020-12 |
3,00 | ||||
|
128-020-21 |
2,80 | ||||
|
128-020-22 |
3,00 | ||||
|
128-020-51 |
2,80 | ||||
|
128-020-52 |
3,00 | ||||
|
128-024-21 |
2,90 | ||||
|
128-024-22 |
3,10 | ||||
|
128-024-51 |
2,90 | ||||
|
128-024-52 |
3,10 | ||||
|
128-032-21 |
1080 |
245 |
50 |
5,20 | |
|
128-032-51 | |||||
|
128-040-11 |
1280 |
45 |
5,70 | ||
|
128-040-21 | |||||
|
128-040-51 | |||||
|
128-060-21 |
1900 |
270 |
60 |
11,25 | |
|
128-060-51 | |||||
|
128-080-21 |
2400 |
15,00 | |||
|
128-080-51 | |||||
|
129 |
129-020-11 |
810 |
240 |
60 |
2,90 |
|
129-020-12 |
800 |
290 |
40 |
3,05 | |
|
129-020-51 |
810 |
240 |
60 |
2,90 | |
|
129-020-52 |
800 |
290 |
40 |
3,05 | |
|
129-024-11 |
810 |
240 |
60 |
3,00 | |
|
129-024-51 | |||||
|
129-040-11 |
1290 |
300 |
45 |
6,47 | |
|
129-040-51 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
130 |
130-008-11 |
440 |
140 |
35 |
0,79 |
|
130-012-11 |
0,82 | ||||
|
130-012-12 |
450 |
185 |
40 |
0,84 | |
|
131 |
131-012-11 |
500 |
235 |
40 |
1,90 |
|
131-020-11 |
810 |
240 |
60 |
2,77 | |
|
131-020-12 |
290 |
40 |
2,90 | ||
|
131-024-11 |
240 |
60 |
3,00 | ||
|
131-028-11 |
1280 |
300 |
50 |
6,00 | |
|
131-040-11 |
6,20 | ||||
|
140 |
140-006-11 |
255 |
98 |
35 |
0,37 |
|
140-006-13 | |||||
|
140-008-11 |
320 |
120 |
0,53 | ||
|
140-008-13 | |||||
|
140-012-11 |
440 |
140 |
0,83 | ||
|
140-012-13 | |||||
|
150 |
150-018-11 |
810 |
230 |
60 |
2,83 |
|
150-024-11 |
3,00 | ||||
|
150-040-11 |
1260 |
300 |
50 |
5,80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
