Номер по Госреестру СИ: 95803-25
95803-25 Системы оптические измерительные фотограмметрические
(Digital Wave)
Назначение средства измерений:
Системы оптические измерительные фотограмметрические Digital Wave (далее - системы) предназначены для измерений линейных размеров по парам фотоснимков, с последующим построением схем, планов (ортофотопланов) и 3D-моделей участков местности или объектов.
Внешний вид.
Системы оптические измерительные фотограмметрические
Рисунок № 1
Внешний вид.
Системы оптические измерительные фотограмметрические
Рисунок № 2
Внешний вид.
Системы оптические измерительные фотограмметрические
Рисунок № 3
Внешний вид.
Системы оптические измерительные фотограмметрические
Рисунок № 4
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - f736a2b7-553b-185d-9b09-709bdf1ed509
ID в реестре СИ - 1426329
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Диджитал Вэйв»
Страна - РОССИЯ
Населенный пункт - 614007, Пермский край, г.о. Пермский, г. Пермь, ул. Революции, д. 20, оф. 406
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Системы оптические измерительные фотограмметрические (Digital Wave)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Диджитал Вэйв»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95803-25 03.07.2030 |
Системы оптические измерительные фотограмметрические, Digital Wave Общество с ограниченной ответственностью «Диджитал Вэйв» (РОССИЯ 614007, Пермский край, г.о. Пермский, г. Пермь, ул. Революции, д. 20, оф. 406) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Системы оптические измерительные фотограмметрические (Digital Wave)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы оптические измерительные фотограмметрические (Digital Wave)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение служит для построения цифровой модели насыпи на основе снимков, создания ортофотоплана (опционально) и определения объема сыпучего материала.
ПО является метрологически значимым.
Метрологические характеристики устройств нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО системы приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Digital Wave |
|
Номер версии (идентификационный номер ПО) |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Калибровочные работы» документа «Системы оптические измерительные фотограмметрические Digital Wave. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 62.01-001-47785698-2023 «Системы оптические измерительные фотограмметрические Digital Wave. Технические условия»;
Локальная поверочная схема для систем оптических измерительных фотограмметрических Digital Wave.
ПравообладательОбщество с ограниченной ответственностью «Диджитал Вэйв» (ООО «ДиВэйв»)
ИНН 5904388080
Адрес юридического лица: 614007, Пермский край, г.о. Пермский, г. Пермь, ул. Революции, д. 20, оф. 406
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия систем основан на определении расстояний в пространстве методом фотограмметрии по двум и более цифровым снимкам, получаемым с использованием цифровых камер (IP-камер).
Цифровые камеры с фиксированным фокусным расстоянием служат для получения двух или более цифровых снимков участков местности или объектов. Цифровые снимки передаются на персональный компьютер (сервер), на котором установлено программное обеспечение для определения расстояний в пространстве методом фотограмметрии по двум и более цифровым снимкам, построения цифровой модели местности и последующего составления плана (ортофотоплана) на основе полученных координат точек. Ортофотоплан сохраняется во внутреннем формате программного обеспечения (далее - ПО), может быть сохранен в формате TIF.
Конструктивно системы состоят из жестко закрепленных камер (от 1 до 64 шт.), шкафа коммутационного, коммутатора, сервера в виде персонального компьютера. Камеры монтируют на конструкции крыши склада; на стойках (опорах) при определении степени загруженности вагонов, кузовов транспортных средств.
Заводской номер наносится на сервер (системный блок) в виде маркировочной наклейки типографским методом в виде цифрового кода.
Системы оптические измерительные фотограмметрические Digital Wave совместно с аттестованным программным обеспечение входят в состав программно-аппаратного комплекса (далее - ПАК) для автоматического измерения объема сыпучих материалов.

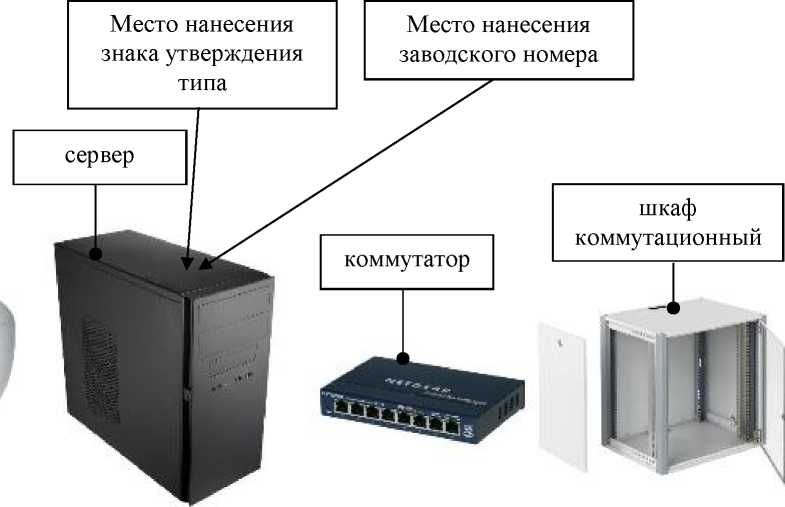

Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
IP-камера
Рисунок 1 - Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров между точками на снимках одной стереопары, м:
|
от 0,1 до 70,01) от 0,1 до 20,01) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров на снимках одной стереопары, м:
|
±0,005 ±0,003^La-b ±0,005 ±0,003^La-b |
|
Примечания: 1) - Максимальный диапазон измерений. Конкретный диапазон указан в паспорте на систему; La-b - расстояние между точками а и b на снимках одной стереопары, м | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: номинальное напряжение переменного тока, В номинальная частота переменного тока, Гц |
230 50 |
|
Условия эксплуатации:
|
от -40 до +40 от +10 до +30 от 10 до 90 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
5 |
