Номер по Госреестру СИ: 95805-25
95805-25 Датчики расхода газа
(ДРГ.М2)
Назначение средства измерений:
Датчики расхода газа ДРГ.М2 (далее - датчики расхода) предназначены для измерений объемного расхода и объема природного газа по ГОСТ 5542-2022, попутного нефтяного газа, водяного пара, кислорода, а также других газов при рабочих условиях.
Внешний вид.
Датчики расхода газа
Рисунок № 1
Внешний вид.
Датчики расхода газа
Рисунок № 2
Внешний вид.
Датчики расхода газа
Рисунок № 3
Внешний вид.
Датчики расхода газа
Рисунок № 4
Внешний вид.
Датчики расхода газа
Рисунок № 5
Внешний вид.
Датчики расхода газа
Рисунок № 6
Внешний вид.
Датчики расхода газа
Рисунок № 7
Внешний вид.
Датчики расхода газа
Рисунок № 8
Внешний вид.
Датчики расхода газа
Рисунок № 9
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - c9de6caa-b7ab-fea5-7c22-8641f1405870
ID в реестре СИ - 1426327
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика»
Страна - РОССИЯ
Населенный пункт - 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Датчики расхода газа (ДРГ.М2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95805-25 03.07.2030 |
Датчики расхода газа, ДРГ.М2 Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (РОССИЯ 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8) |
ОТ МП |
4 года |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Датчики расхода газа (ДРГ.М2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики расхода газа (ДРГ.М2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) выполнено на базе микроконтроллера и является встроенным. Метрологические характеристики нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование |
VFD | ||
|
Номер версии (идентификационный номер) |
7 |
8 |
9 |
|
Цифровой идентификатор |
0х2Е39 |
0х2С44 |
0x68DA |
Конструкция датчика расхода исключает возможность несанкционированного влияния на ПО датчика расхода.
Уровень защиты метрологически значимой части программного обеспечения датчиков расхода газа ДРГ.М2 от преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации и паспорт датчика расхода типографским способом и на маркировочную табличку, закрепленную на датчике расхода газа ДРГ.М2 методом аппликации или гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.4 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.52-059-12530677-2023 «Датчики расхода газа ДРГ.М2. Технические условия».
ПравообладательАкционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»)
Юридический адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8
Изготовитель
Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»)
ИНН 7203069360
Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8
Тел.: +7 (3452) 689-555, 393-455
E-mail: sibna@sibna.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия датчиков расхода основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. Набегающий поток газа вызывает образование местных завихрений в потоке газа за телом обтекания, что приводит к соответствующим колебаниям давления измеряемой среды. Чувствительный элемент воспринимает эти колебания, преобразовывает их в электрический сигнал, который поступает в электронный преобразователь, смонтированный на корпусе первичного преобразователя расхода. Электронный преобразователь производит преобразование электрических сигналов, обработку и формирует выходные сигналы.
В состав датчиков расхода входят:
-
- преобразователь расхода (далее - преобразователь ПР);
-
- электронный преобразователь (далее - преобразователь ЭП).
Преобразователь ПР представляет собой корпус для монтажа в трубопровод, в котором установлены тело обтекания и чувствительный элемент (элементы).
Преобразователь ЭП формирует выходные сигналы следующих типов: частотный, импульсный, аналоговый (от 4 до 20 мА), цифровые по HART-протоколу и (или) по интерфейсу RS485 по протоколу Modbus RTU. Преобразователь ЭП может иметь показывающее устройство в виде ЖК-дисплея.
Датчики расхода имеют следующие модификации, которые отличаются конструкцией и типом присоединения к трубопроводу:
-
- ДРГ.М2-М - межфланцевый тип присоединения к измерительному трубопроводу;
-
- ДРГ.М2-З - зондовый тип присоединения к измерительному трубопроводу;
-
- ДРГ.М2-ЗЛ - зондовый лубрикаторный тип присоединения к измерительному трубопроводу.
Датчики расхода могут иметь следующие исполнения:
-
- отличающиеся типом измеряемой среды: Г - для измерения расхода газа или пара и К - для измерения расхода кислорода;
-
- по классу точности: А, Б или В, которые отличаются пределами основной относительной погрешности измерений;
-
- отличающиеся параметрами измеряемой и окружающей среды.
В зависимости от диапазона измерений расхода газа и (или) номинального диаметра присоединяемого трубопровода датчики расхода выпускаются типоразмеров: 100, 150, 160/80, 160, 200, 300, 400, 500, 600, 700, 800, 1000, 1600, 2500, 5000, 10000, 200-400, 200-1000.
Датчики расхода могут иметь вид взрывозащиты «nA», для применения в качестве общепромышленного, «d» - «взрывонепроницаемая оболочка», «ia» - «искробезопасная цепь».
Датчики расхода сохраняют метрологические и технические характеристики после превышения максимального объемного расхода газа в рабочих условиях до 1,25 Qmax включительно и возвращения измерений объемного расхода газа в рабочих условиях в диапазон измерений Qmin< Q < Q max.
Нанесение знака поверки и защита от несанкционированного доступа в датчиках расхода предусмотрена в пломбировочной чашке корпуса преобразователя ЭП.
Общий вид датчиков расхода представлен на рисунках 1-3.
Место нанесения знака поверки

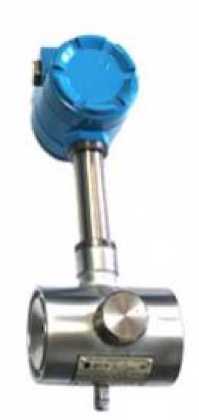

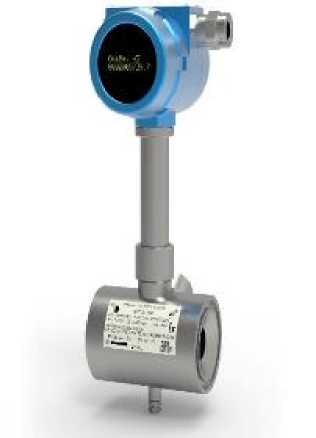

Рисунок 1 - Общий вид датчиков расхода ДРГ.М2-М с указанием мест нанесения знака поверки
Место нанесения знака поверки

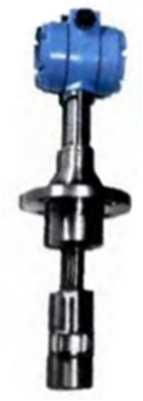

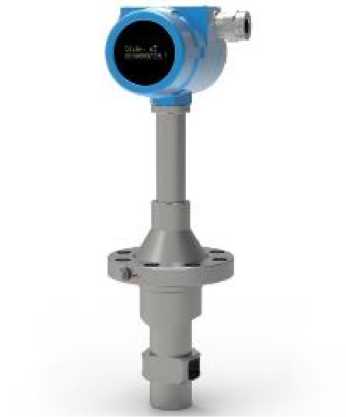

Рисунок 2 - Общий вид датчиков расхода ДРГ.М2-З с указанием мест нанесения знака поверки
Место нанесения знака поверки

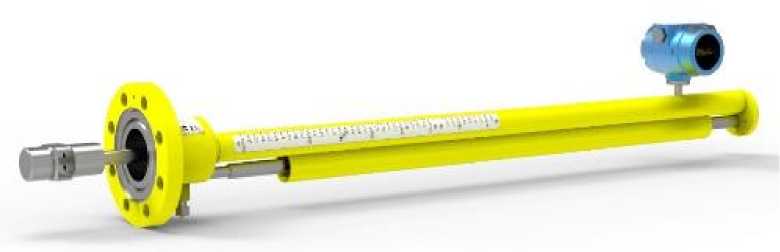

Рисунок 3 - Общий вид датчиков расхода ДРГ.М2-ЗЛ с указанием мест нанесения знака поверки
Заводской номер датчиков расхода в виде цифрового обозначения, состоящего из семи арабских цифр, нанесен методом аппликации или гравировки на маркировочную табличку, расположенную на корпусе преобразователя ПР.
Общий вид маркировочной таблички датчиков расхода с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 4.
ЕЙ
202 г. кв. °
л Ш Россия. АО "ИПФ "СибНА" О Ж ДАТЧИК РАСХОДА ГАЗА
£PTM2-XX-XX-X-X-XXX-XX-XX-XX-X-X-X-XX
ТУ 26 51.52-059-12530677-2023 _________________[f
2ExnAIICT6..T3GcX [ X
ООО ’БОС’ № ЕАЭС RU C-RU.AM02 B.0100624^
-40‘ОТа?+50‘С -40Ч>Тсн195‘С -24 В 1 Вт
PN. МПа -______ DN. мм-______
О
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 4 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Класс точности |
Пределы допускаемой основной относительной погрешности измерений |
|
А |
±0,7!) / ±0,92) % 0,1Qmax (0,05 Qmax)3) < Q < 0,9Qmax ±1,01) / ±1,22) % Qmin < Q < 0,1Qmax (0,05 Qmax)3) и 0,9Qmax < Q < Qmax |
|
Б |
±1,01) / ±1,22) % 0,1Qmax (0,05 Qmax)3) < Q < 0,9Qmax ±1,51) / ±1,72) % Qmin < Q < 0,1Qmax (0,05 Qmax)3) и 0,9Qmax < Q < Qmax |
|
В |
±1,51) / ±1,72) % 0,1Qmax < Q < 0,9Qmax ±2,0!) / ±2,22) % 0,05Qmax < Q < 0,1Qmax и 0,9Qmax < Q < Qmax ±5> / ±5,22) % Qmin < Q < 0,05Qmax |
Примечания:
| |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемой среды от нормальных условий на каждые 10 °С, % |
±0,065 |
|
Диапазон температуры измеряемой среды, соответствующий нормальным условиям, °С |
от -40 до +50 |
|
Пределы допускаемой приведенной погрешности датчиков расхода по токовому выходу (от диапазона изменения выходного сигнала):
|
-н -н |
аблица 4 - Метрологические характеристики датчиков расхода ДРГ.М2-М
|
Модификация и исполнение (типоразмер) датчика расхода |
Номинальный диаметр присоединяемого трубопровода DN |
Избыточное давление измеряемой среды, МПа |
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч | |
|
Qrnin |
Qmax | |||
|
ДРГ.М2-М-160/80 |
50(801}) |
0 < Р < 0,05 0,05 < Р < Ртах |
2 1 |
80 |
|
ДРГ.М2-М-160 |
50(801}) |
0 < Р < 0,05 0,05 < Р < Ртах |
8 4 |
160 |
|
ДРГ.М2-М-400 |
80(502)) |
0 < Р < 0,05 0,05 < Р < Ртах |
20 10 |
400 |
|
ДРГ.М2-М-800 |
80 |
0 < Р < 0,05 0,05 < Р < Ртах |
40 20 |
800 |
|
ДРГ.М2-М-1600 |
80 |
0 < Р < 0,05 0,05 < Р < Ртах |
80 40 |
1600 |
|
ДРГ.М2-М-2500 |
100 |
0 < Р < 0,05 0,05 < Р < Ртах |
125 62,5 |
2500 |
|
ДРГ.М2-М-5000 |
150 |
0 < Р < 0,05 0,05 < Р < Ртах |
250 125 |
5000 |
|
ДРГ.М2-М-10000 |
200 |
0 < Р < 0,05 0,05 < Р < Ртах |
500 250 |
10000 |
|
1) В комплекте с комплектом монтажных частей на DN |
Г80. | |||
|
2) В комплекте с комплектом монтажных частей на DN50. | ||||
|
Примечания: Максимальное значение избыточного давления Ртах выбирают из ряда: 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0 МПа в соответствии с заказом и исполнением комплекта монтажных | ||||
|
частей. | ||||
аблица 5 - Метрологические характеристики датчиков расхода ДРГ.М2-З и ДРГ.М2-ЗЛ
|
Модификация и типоразмер датчика расхода |
Номинальный диаметр трубопровода DN |
Давление измеряемой среды, МПа, не более |
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч | ||
|
Qrnin, м3/ч |
0,05Qmax |
Qmax | |||
|
ДРГ.М2-З-100 |
100 |
4 |
62,5 |
125 |
2500 |
|
ДРГ.М2-З-150 |
150 |
4 |
125 |
250 |
5000 |
|
ДРГ.М2-З-200 |
200 |
4 |
250 |
500 |
10000 |
|
ДРГ.М2-З-300 |
300 |
4 |
562,5 |
1125 |
22500 |
|
ДРГ.М2-З-400 |
400 |
4 |
1000 |
2000 |
40000 |
|
ДРГ.М2-З-500 |
500 |
4 |
1562,5 |
3125 |
62500 |
|
ДРГ.М2-З-600 |
600 |
4 |
2250 |
4500 |
90000 |
|
ДРГ.М2-З-700 |
700 |
4 |
3062,5 |
6125 |
122500 |
|
ДРГ.М2-З-800 |
800 |
4 |
4000 |
8000 |
160000 |
|
ДРГ.М2-З-1000 |
1000 |
4 |
6250 |
12500 |
250000 |
|
ДРГ.М2-ЗЛ-100 |
100 |
4 |
62,5 |
125 |
2500 |
|
ДРГ.М2-ЗЛ-150 |
150 |
4 |
125 |
250 |
5000 |
|
ДРГ.М2-ЗЛ-200-400 |
200-400 |
4 |
250-1000 |
500-2000 |
10000-40000 |
|
ДРГ.М2-ЗЛ-200 -1000 |
200-1000 |
4 |
250-6250 |
500-12500 |
10000-250000 |
|
Таблица 6 - Технические характеристики | |
|
Наименование характеристики |
Значение характеристики |
|
Выходные сигналы |
частотный, токовый 4-20мА, |
|
RS 485 с протоколом обмена | |
|
Моdbas RTU и (или) НАИТ- | |
|
протокол | |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) |
IP57 или IP68 |
|
Группа устойчивости к механическим воздействиям по |
N2 |
|
ГОСТ Р 52931-2008. | |
|
Температура измеряемой среды1, °С |
от -40 до +400 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +501) |
|
- относительная влажность окружающего воздуха при | |
|
температуре плюс 35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
|
Напряжение питания датчика расхода от источника |
от 20 до 28 |
|
постоянного тока, В | |
|
Потребляемая мощность датчика расхода, Вт, не более |
2,0 |
|
Габаритные размеры, Ширина^Глубина^Высота, мм, не более | |
|
ДРГ.М2-М-160/80 |
130x115x319 |
|
ДРГ.М2-М-160 |
130x115x362 |
|
ДРГ.М2-М-400 |
130x115x372 |
|
ДРГ.М2-М-800 |
130x115x382 |
|
ДРГ.М2-М-1600 |
102x125x407 |
|
ДРГ.М2-М-2500 |
102x135x427 |
|
ДРГ.М2-М-5000 |
120x200x472 |
|
ДРГ.М2-М-10000 |
120x250x526 |
|
ДРГ.М2-З |
125x120x834 |
|
ДРГ.М2-ЗЛ |
227x182x1154 |
|
Масса, кг, не более | |
|
ДРГ.М2-М-160/80, ДРГ.М2-М-160, ДРГ.М2-М-800 |
5,5 |
|
ДРГ.М2-М-400 |
5,0 |
|
ДРГ.М2-М-1600 |
6,0 |
|
ДРГ.М2-М-2500 |
7,0 |
|
ДРГ.М2-М-5000 |
8,5 |
|
ДРГ.М2-М-10000 |
12,5 |
|
ДРГ.М2-З-100 |
5,5 |
|
ДРГ.М2-З-150, -200, -300 |
6,0 |
|
ДРГ.М2-З-400, -500, -600, -700, -800, -1000 |
6,5 |
|
ДРГ.М2-ЗЛ-100, -150, -200, -400 |
12,0 |
|
ДРГ.М2-ЗЛ-200-1000 |
14,0 |
|
1) Конкретные значения указываются в эксплуатационной |
документации изготовителя. |
|
Таблица 7 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
75 000 |
|
Средний срок службы, лет |
12 |
