Номер по Госреестру СИ: 95811-25
95811-25 Расходомер-счетчик массовый
(OPTIMASS 2400)
Назначение средства измерений:
Расходомер-счетчик массовый OPTIMASS 2400 (далее - расходомер) предназначен для измерений массы жидкости в потоке и массового расхода жидкости.

Внешний вид.
Расходомер-счетчик массовый
Рисунок № 1

Внешний вид.
Расходомер-счетчик массовый
Рисунок № 2

Внешний вид.
Расходомер-счетчик массовый
Рисунок № 3
Программное обеспечение
Программное обеспечение расходомера встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомера предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ER 1.0.ХХ1} |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.0.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Приложении А «Методика выполнения измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Туапсинский
нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»)
ИНН 2365004375
Юридический адрес: 352800, Краснодарский край, Туапсинский р-н, г. Туапсе, ул. Сочинская, д. 1
Телефон: (861 67) 77 7 14
E-mail: secretary@rn-tnpz.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью «РН-Туапсинскийнефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»)
ИНН 2365004375
Юридический адрес: 352800, Краснодарский край, Туапсинский р-н, г. Туапсе, ул. Сочинская, д. 1
Телефон: (861 67) 77 7 14
E-mail: secretary@rn-tnpz.ru
Принцип действия расходомера основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них жидкости. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости.
Расходомер состоит из первичного преобразователя расхода и вторичного преобразователя расхода.
Вторичный преобразователь расхода смонтирован на корпусе первичного преобразователя расхода.
Первичный преобразователь расхода служит для преобразований значений массы жидкости в потоке и массового расхода жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.
Общий вид расходомера представлен на рисунке 1.

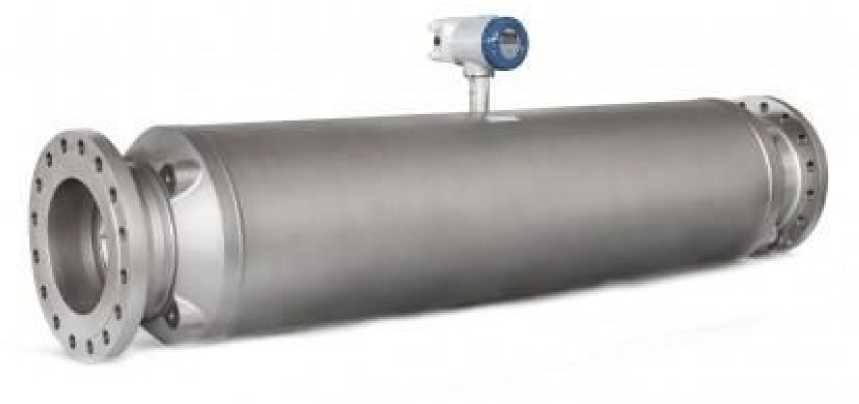

Рисунок 1 - Общий вид расходомера
Пломбировка расходомера осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

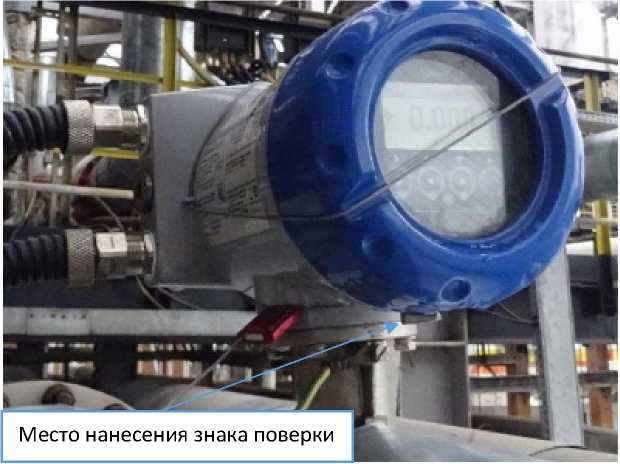

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, типографским способом.
Обозначения места нанесения заводского номера представлен на рисунке 3.

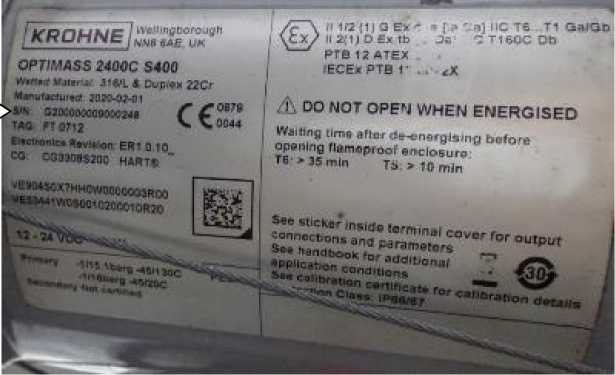

Рисунок 3 - Обозначения места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода жидкости, т/ч |
от 27 до 1600 |
|
Переходный расход жидкости (Q, т/ч |
320 |
|
Пределы допускаемой относительной погрешности расходомера при измерении массы жидкости в потоке и массового расхода жидкости при применении частотноимпульсного канала, %, в диапазонах: от Qнаим до Qп включ. св. Qп до Qнаиб включ. |
±1 ±0,1 |
|
Qнаим - наименьший массовый расход жидкости, т/ч Qнаиб - наибольший массовый расход жидкости, т/ч | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр |
DN400 |
|
Измеряемая среда |
жидкость (нефтепродукты) |
|
Температура измеряемой среды, °С |
от +10 до +90 |
|
Избыточное давление измеряемой среды, МПа, не более |
18 |
|
Плотность измеряемой среды, кг/м3 |
от 700 до 1000 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
12 |
|
Диапазоны настройки выходных сигналов: - постоянного тока, мА |
от 4 до 20 |
|
- частотно-импульсный, Г ц |
от 1 до 10000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации:
|
от -40 до +65 99 от 84 до 106,7 |
|
Маркировка взрывозащиты |
Ga/Gb Ex db ia [ia Ga] IIC T6...T1 X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
