Номер по Госреестру СИ: 95817-25
95817-25 Приборы измерительные
(Каскад 125)
Назначение средства измерений:
Приборы измерительные Каскад 125 (далее по тексту - приборы) предназначены для измерений отклонений внутреннего диаметра специальных труб от номинального значения.

Внешний вид.
Приборы измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит из встроенного и внешнего ПО.
Встроенное ПО, установленное в прибор, является метрологически значимым и обеспечивает обмен информацией с внешними системами.
Доступ к встроенному ПО отсутствует, защита от несанционированного доступа к настройкам и данным измерений обеспечивается сервисным внешним ПО, находящимся у изготовителя.
Внешнее ПО устанавливается на персональном компьютере, является метрологически значимым и предназначено для считывания результатов измерений.
Уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификацоионные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
10 |
|
Цифровой идентификатор |
66F64 |
Таблица 2 - Идентификационные данные внешнего ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
Каскад |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.12.3.7 |
Знак утверждения типа
Знак утверждения типананосится на корпус блока измерительного и блока согласования методом наклеивания и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Использование по назначению» документа ПИ-396.125.000 РЭ.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация на приборы измерительные Каскад 125.
ПравообладательАкционерное общество «Пермский научно-исследовательский технологический институт» (АО «ПНИТИ»)
ИНН 5904000518
Юридический адрес: 614064, Пермский край, г. Пермь, ул. Героев Хасана, д. 41, к. 1, помещ. А261
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Конструктивно приборы состоят из блока измерительного, блока согласования, персонального компьютера (ноутбука) и соединительных кабелей.
Блок измерительный представляет собой цилиндрический корпус с жесткими центрирующими роликами, расположенными по торцам и пояску, диаметр по которым соответствует минимальному внутреннему диаметру контролируемой специальной трубы.
Блок измерительный состоит из механизма перемещения, механизма измерительного, блока обработки сигналов датчиков и преобразования их в цифровую форму.
Блок согласования предназначен для подключения к персональному компьютеру (ноутбуку) с целью управления процессом измерений, отображения и хранения результатов измерений с помощью программного обеспечения.
Принцип действия основан на преобразовании сигнала индуктивного датчика в цифровое значение, пропорциональное отклонению внутреннего диаметра специальных труб от установленного номинального значения.
Заводской номер методом печати или гравировки в цифровом формате наносится на маркировочные этикетки, размещаемые на блоке измерительном и блоке согласования.
К приборам данного типа относятся приборы измерительные Каскад 125 с заводскими номерами: 128; 129.
Нанесение знака поверки на приборы не предусмотрено.
Предусмотрено пломбирование от несанкционированного доступа в виде пломб из термопластика на корпусах блока измерительного и блока согласования, разрушающиеся при вскрытии корпуса.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа представлены на рисунке 1. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
Приспособление для настройки
Тара
Место нанесения заводского номера
Место нанесения знака утверждения типа
125,005
125,002
Место нанесения заводского номера
Блок
согласования
Компьютер
Блок измерительный
Кольца нулевое и предельное
Рисунок 1 - Общий вид приборов

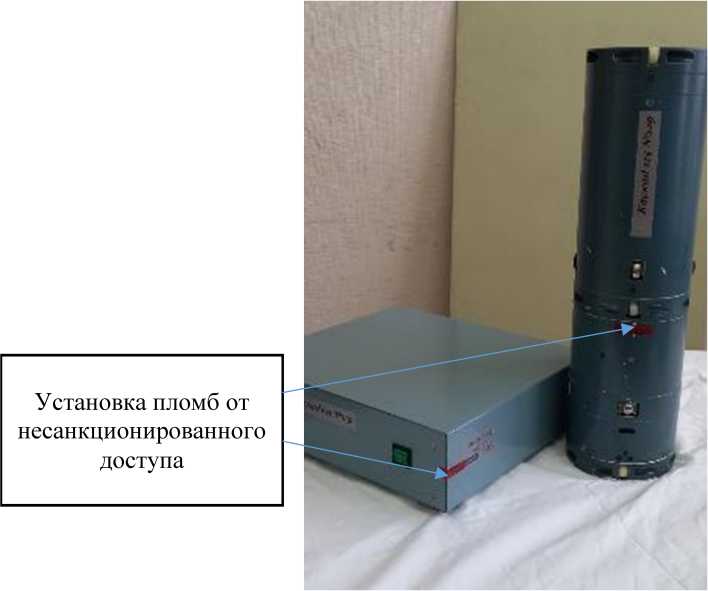

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
ПИ-396.125.100 |
1 шт. |
|
Кабель приборный |
ПИ-401.03.000 |
1 шт. |
|
Ноутбук |
- |
1 шт. |
|
Блок согласования |
ПИ-401.02.000 |
1 шт. |
|
Кабель USB |
ПИ-396.00.420 |
1 шт. |
|
Кольцо установочное нулевое в корпусе |
ПИ-396.125.140 |
1 шт. |
|
Кольцо предельное в корпусе |
ПИ-306.125.150 |
1 шт. |
|
Приспособление для настройки |
ПИ-396.125.180 |
1 шт. |
|
Головка микрометрическая МГ-25 ГОСТ 6507-90 |
МГ-25 ГОСТ 6507-90 |
2 шт. |
|
CD-диск или флеш-диск с программным обеспечением прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
ПИ-396.125.000 РЭ |
1 экз. |
|
Методика калибровки |
ПИ- 396.125.000МУ |
1 экз. |
|
Формуляр |
ПИ-396.125.000ФО |
1 экз. |
|
Паспорт на кольцо установочное нулевое |
ПИ-396.00.140ПС |
1 экз. |
Метрологические и основные технические характеристики модулей представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонения внутреннего диаметра трубы от номинального, мм |
от -0,3 до +1,0 |
|
Номинальный диаметр трубы D, мм |
125 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения внутреннего диаметра трубы от номинального (при шероховатости поверхности канала измеряемой трубы не хуже Ra 0,63 мкм), мм, не более |
±0,015 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина измеряемых труб, мм, не более |
7000 |
|
Дискретность измерения параметров в сечении при осевом перемещении прибора, мм |
10; 20; 100; 200 |
|
Габаритные размеры блока измерительного, мм, не более
|
125 440 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока согласования, мм, не более - длина |
340 |
|
- ширина |
320 |
|
- высота |
95 |
|
Цена младшего разряда значения диаметра, мм |
0,001 |
|
Напряжение питания, В |
от 218 до 242 |
|
Частота питания, Г ц |
50 |
|
Масса блока измерительного, кг |
5,5 |
|
Масса блока согласования, кг |
5,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
4000 |
