Номер по Госреестру СИ: 95818-25
95818-25 Полуприцепы-цистерны
(тип 853301)
Назначение средства измерений:
Полуприцепы-цистерны типа 853301 (далее - ШШ, или цистерны), являются транспортной мерой полной вместимости, предназначенной для измерения объёма, транспортировки и временного хранения нефтепродуктов.

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом типографской печати и на маркировочную табличку, закреплённую на боковой стенке ППЦ, фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки», П.8.3 Измерение вместимости ТМ объёмным методом с применением счётчиков жидкости.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 29.20.23-010-10267201-2024 Полуприцепы-цистерны тип 853301 с модификациями 853301-ППЦ-ХХ.
ПравообладательОбщество с ограниченной ответственностью Производственная компания «ИнтерПрицеп» (ООО «ПК «ИнтерПрицеп»)
Юридический адрес: 355035, Ставропольский край, г. Ставрополь, ул. Коломийцева, д. 62/1, помещ. 25
Изготовитель
Общество с ограниченной ответственностью Производственная компания «ИнтерПрицеп» (ООО «ПК «ИнтерПрицеп»)ИНН 2635251561
Юридический адрес: 355035, Ставропольский край, г. Ставрополь, ул. Коломийцева,
д. 62/1, помещ. 25
Адрес места осуществления деятельности: 355035, Ставропольский край, г. Ставрополь, ул. Коломийцева, д. 2
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Северо-Кавказском федеральном округе» (ФБУ «Северо-Кавказский ЦСМ»)Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Доваторцев, д. 7а
Телефон (факс): (865 2) 35-76-19
E-mail: ispcentrcsm@skcsm.ru
Полуприцепы-цистерны типа 853301 (далее ПП, или цистерны), являются транспортной мерой полной вместимости, предназначенной для измерения объема, транспортировки и временного хранения нефтепродуктов.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
В зависимости от задач потребителя, ПП, выпускаются в следующих модификациях: 853301-ПП,-27; 853301-ПП,-28; 853301-ПП,-29; 853301-ПП,-30; 853301-ПП,-31;
853301-ПП,-32; 853301-ПП,-33; 853301-ПП,-34; 853301-ПП,-36; 853301-ПП,-38;
853301-ПП,-40; 853301-ПП,-42; 853301-ПП,-45 которые отличаются номинальной
вместимостью, габаритными размерами, массой, наличием или отсутствием термоизоляции и количеством осей. Количество модификаций - 13.
Заводской номер, состоящий из арабских цифр нанесен ударным методом на маркировочную табличку. Маркировочная табличка представлена на рисунке 1. Общий вид полуприцепов-цистерн типа 853301 приведен на рисунке 2. Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки представлена на рисунке 3.

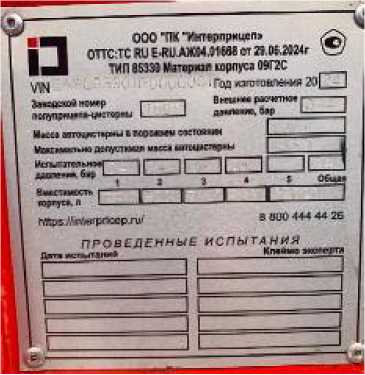

Рисунок 1 Фото маркировочной таблички полуприцепа-цистерны типа 8536301
Место установки маркировочной таблички с указанием заводского номера

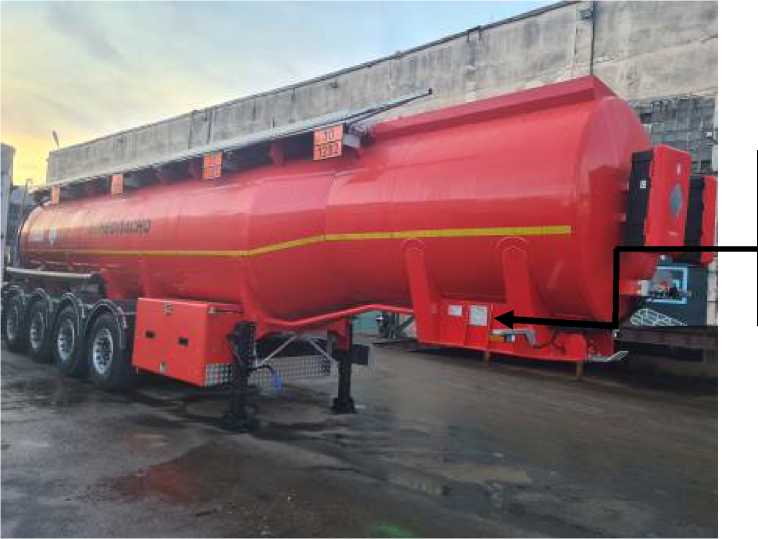

Рисунок 2 - Общий вид полуприцепа-цистерны типа 853301
Конструкцией ППЦ предусмотрено место нанесения знака поверки ударным способом на алюминиевой заклёпке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения.
Ytadd lilt- урЗДНН
Заклёпка для иэнесенил знака поверки
А-лчлтгль урпяма
Заклёпке для внесения знака л сверки

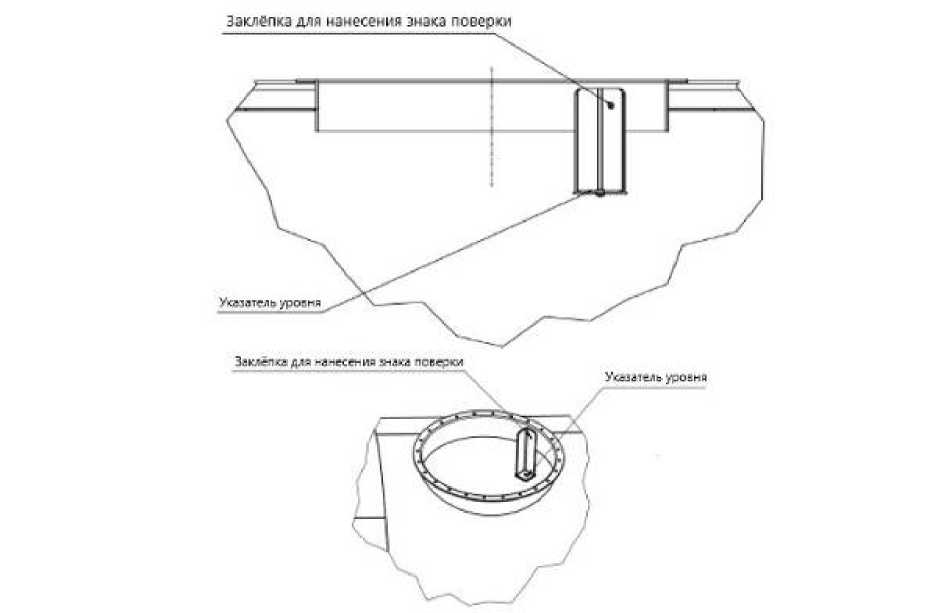

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки
На задней и боковых панелях ППЦ могут располагаться надписи «ОГНЕОПАСНО» и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз.
Основные метрологические и технические характеристики цистерн, включая показатели точности, представлены в таблицах 1 и 2.
Таблица1 - Метрологические характеристики
|
Модификация |
Номинальная вместимость, 3 м |
Разность между номинальной и действительной вместимостью ТМ, не более, % |
Пределы допускаемой относительной погрешности ТМ, % |
|
853301-ППЦ-27 |
27 | ||
|
853301-ППЦ-28 |
28 | ||
|
853301-ППЦ-29 |
29 | ||
|
853301-ППЦ-30 |
30 | ||
|
853301-ППЦ-31 |
31 | ||
|
853301-ППЦ-32 |
32 |
±1,5 |
±0,4 |
|
853301-ППЦ-33 |
33 | ||
|
853301-ППЦ-34 |
34 | ||
|
853301-ППЦ-36 |
36 | ||
|
853301-ППЦ-38 |
38 | ||
|
853301-ППЦ-40 |
40 | ||
|
853301-ППЦ-42 |
42 | ||
|
853301-ППЦ-45 |
45 |
Таблица 2 -Технические характеристики
|
Модификация |
Габаритные размеры, мм, не более |
Масса в снаряжённом состоянии, кг, не более |
Температура окружающей среды, °С | ||
|
длина |
ширина |
высота | |||
|
853301-ППЦ-27 |
16000 |
2550 |
4000 |
8700 |
От -40 до +50 |
|
853301-ППЦ-28 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-29 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-30 |
16000 |
2550 |
4000 |
9000 | |
|
853301-ППЦ-31 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-32 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-33 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-34 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-36 |
16000 |
2550 |
4000 |
10000 | |
|
853301-ППЦ-38 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-40 |
16000 |
2550 |
4000 |
11000 | |
|
853301-ППЦ-42 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-45 |
16000 |
2550 |
4000 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч |
87600 |
