Номер по Госреестру СИ: 95819-25
95819-25 Измерители осевого перемещения
(AVM-879T)
Назначение средства измерений:
Измерители осевого перемещения AVM-879T (далее - измерители) предназначены для измерений линейных перемещений оси ротора герметичного насоса.
Внешний вид.
Измерители осевого перемещения
Рисунок № 1
Внешний вид.
Измерители осевого перемещения
Рисунок № 2
Общие сведения
Дата публикации - 08.07.2025
Срок свидетельства - 07.07.2030
Номер записи - 043dd21b-28f5-9f02-185f-1222674db4cd
ID в реестре СИ - 1426315
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - HEFEI XINHU CANNED MOTOR PUMP CO., LTD
Страна - КИТАЙ
Населенный пункт - No.1 Yanglin Road, Hi-tech Industrial Development Zone, Hefei, Anhui, China
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1360 от 2025.07.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители осевого перемещения (AVM-879T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений HEFEI XINHU CANNED MOTOR PUMP CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95819-25 07.07.2030 |
Измерители осевого перемещения, AVM-879T HEFEI XINHU CANNED MOTOR PUMP CO., LTD (КИТАЙ No.1 Yanglin Road, Hi-tech Industrial Development Zone, Hefei, Anhui, China) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Измерители осевого перемещения (AVM-879T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители осевого перемещения (AVM-879T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое встроенное программное обеспечение (далее - ВПО) устанавливается в микроконтроллер преобразователя сигнала на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ВПО и измерительную информацию. Обновление ВПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ВПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ВПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Ввод в эксплуатацию» документа «Измерители осевого перемещения AVM-879T. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений медленных смещений поверхностей объектов контроля № ЛПС 002-2025, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 20 января 2025 г;
Стандарт предприятия Hefei Xinhu Canned Motor Pump Co., Ltd, Китай.
ПравообладательHEFEI XINHU CANNED MOTOR PUMP CO., LTD, Китай
Адрес: No.1 Yanglin Road, Hi-tech Industrial Development Zone, Hefei, Anhui, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия измерителей основан на изменении индуктивностей измерительных обмоток, вызванных движением ротора в рабочем (воздушном) зазоре. Измерительная схема позволяет преобразовать движение ротора в электрический сигнал так, что амплитуда сигнала пропорциональна величине смещения из исходного центрального положения, когда значения индуктивностей равны, а фаза определяет направление движения ротора.
Основными компонентами измерителя являются магнитно-индукционный датчик перемещения, преобразователь сигнала и цифровой индикатор измеряемого перемещения, помещённые в специальный защитный корпус. Подключение к источнику питания осуществляется через герметичный кабельный ввод.
Управление и настройка измерителя осуществляется с использованием кнопок, расположенных на цифровом индикаторе.
Результаты измерений длин выводятся на дисплей цифрового индикатора.
Дополнительно измерители изготавливаются с токовым выходным сигналом, пропорциональным измеренному перемещению.
Заводской номер, в буквенно-цифровом формате, состоящий из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на корпусе измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации, измерители не предусматривают механических регулировок. Пломбирование не осуществляется.
Измерители осевого перемещения изготавливаются в двух модификациях, AVM-879T и AVM-879TN, отличающихся температурой условий эксплуатации.

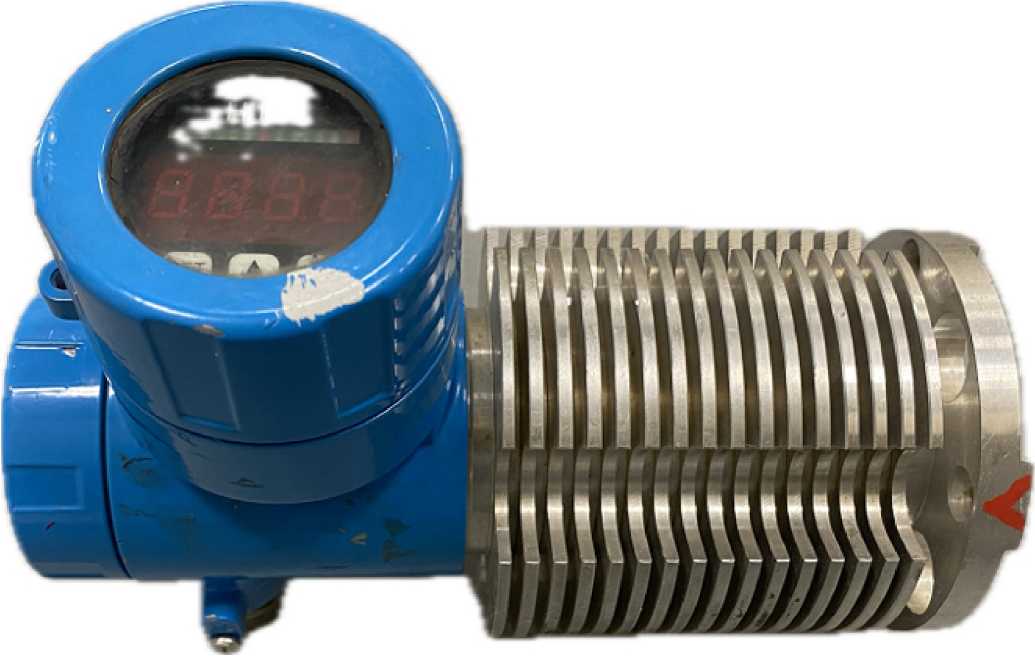

Общий вид измерителей осевого перемещения AVM-879T представлен на рисунке 1.
а)

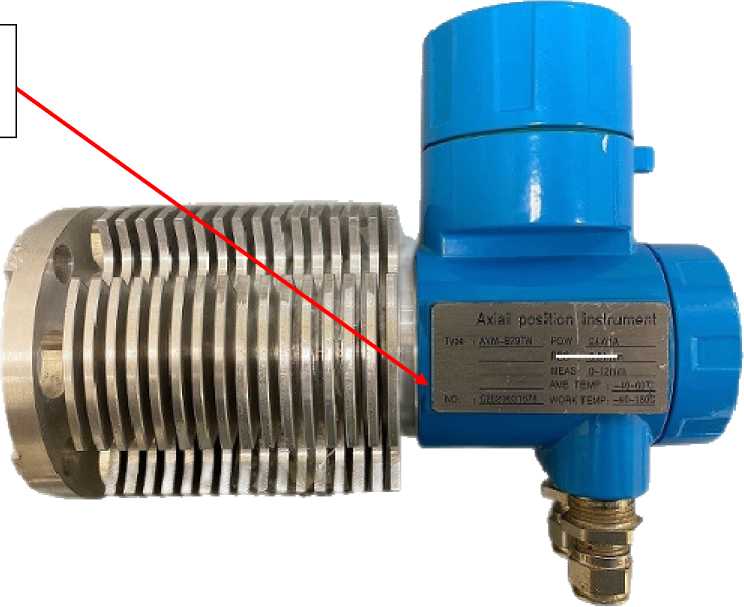

Место нанесения маркировочной наклейки с заводским номером средства измерений
пей : aawr
и- 211Г:
б)
Рисунок 1 - Измерители осевого перемещения AVM-879T: а) общий вид; б) место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений, мм |
от -4 до +4 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Коэффициент преобразования, мм/мА |
0,5 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±10% |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
220x110x190 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации:
AVM-879T AVM-879TN
|
от -40 до +60 от -40 до +180 90 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
15000 |
|
Средний полный срок службы, лет, не менее |
10 |
