Сведения о средстве измерений: 95827-25 Машины координатно-измерительные

Номер по Госреестру СИ: 95827-25
95827-25 Машины координатно-измерительные
(GLK)

Назначение средства измерений:
Машины координатно-измерительные GLK (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины координатно-измерительные
Рисунок № 1

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Машины координатно-измерительные
Рисунок № 2

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Машины координатно-измерительные
Рисунок № 3

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Машины координатно-измерительные
Рисунок № 4

Общие сведения

Дата публикации - 08.07.2025
Срок свидетельства - 07.07.2030
Номер записи - 9bac84e4-b8b4-83f8-5888-bd95517433cd
ID в реестре СИ - 1426307
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Beijing Coordi-nate Metrology Co., Ltd
Страна - КИТАЙ
Населенный пункт - 502-8, 5th Floor, Building 3, No. 11 Yingji Street, Beijing Economic and Technological Development Zone(DaXing)
Уведомление о начале осуществления предпринимательской деятельности -

MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1360 от 2025.07.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Машины координатно-измерительные (GLK)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Beijing Coordi-nate Metrology Co., Ltd

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95827-25 07.07.2030	Машины координатно-измерительные, GLK Beijing Coordi-nate Metrology Co., Ltd (КИТАЙ 502-8, 5th Floor, Building 3, No. 11 Yingji Street, Beijing Economic and Technological Development Zone(DaXing))	ОТ МП	1 год

RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Кто поверяет Машины координатно-измерительные (GLK)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Машины координатно-измерительные (GLK)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) RationalDMIS, Metrolog X4, RUS-DMIS, PolyWorks, PC-DMIS, QUINDOS, CurveAnalyzer, устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Значение	RationalDMIS	не ниже 2022.1
	Metrolog X4	не ниже 1.X
	RUS-DMIS	не ниже 1.X
	PolyWorks	не ниже 2022 IR8.1
	PC-DMIS	не ниже v.20xx
	QUINDOS	не ниже v.7.xx
	CurveAnalyzer	не ниже v.3.xx

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены: в разделе 6 «Эксплуатация измерительной системы» документа «Машины координатно-измерительные GLK. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;

«Машины координатно-измерительные GLK. Стандарт предприятия» Beijing Coordinate Metrology Co., Ltd.

Правообладатель

Beijing Coordinate Metrology Co., Ltd, Китай

Адрес: 502-8, 5th Floor, Building 3, No. 11 Yingji Street, Beijing Economic and Technological Development Zone(DaXing)

Телефон: +86 -010-61287701

E-mail: yongkai.xu@bj-coordinate.com

Изготовитель

Beijing Coordinate Metrology Co., Ltd, Китай
Адрес: 502-8, 5th Floor, Building 3, No. 11 Yingji Street, Beijing Economic and Technological Development Zone(DaXing)

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина

Правообладатель

Beijing Coordinate Metrology Co., Ltd, Китай
Адрес: 502-8, 5th Floor, Building 3, No. 11 Yingji Street, Beijing Economic and Technological Development Zone(DaXing)
Телефон: +86 -010-61287701
E-mail: yongkai.xu@bj-coordinate.com

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструктивно КИМ являются машинами портального типа, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками.

Измерения производятся в ручном и/или автоматическом режимах. Ручной режим управления КИМ осуществляется с помощью пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.

К средствам измерений данного типа относятся машины координатно-измерительные GLK модификаций VARIANT Light, VARIANT, VARIANT NT, VARIANT Accurate, VARIANT Extra, которые отличаются метрологическими характеристиками, конфигурациями контактных датчиков, внешним видом, массой и габаритными размерами.

КИМ модификации VARIANT Light изготавливаются в двух типоразмерах: 050404 и 060504 и могут быть оснащены измерительными головками TPC3, PH20, PH10M Plus, MH20i, и контактными датчиками TP20, TP200 с набором щупов разного диаметра, формы и длины.

КИМ модификации VARIANT изготавливаются в пяти типоразмерах: 050505, 070505,

070705, 100705,120705 и могут быть оснащены измерительными головками PH20, PH10M Plus, MH20, SP80, и контактными датчиками SP25М, TP20, TP200 с набором щупов разного диаметра, формы и длины.

КИМ модификации VARIANT NT изготавливаются в восьми типоразмерах: 050505, 070505, 070705, 070707, 100707, 120707, 100705, 120705 и могут быть оснащены измерительными головками PH20, PH10M Plus, MH20, SP80, и контактными датчиками SP25М, TP20, TP200 с набором щупов разного диаметра, формы и длины.

КИМ модификации VARIANT Extra изготавливаются в семи типоразмерах: 201310, 201513, 251513, 301513, 332015, 402015, 502015 и могут быть оснащены измерительными головками PH10M Plus, PH10MQ, SP80, REVO, и контактными датчиками SP25М, TP20, TP200 с набором щупов разного диаметра, формы и длины.

КИМ модификации VARIANT Accurate изготавливаются в двадцати типоразмерах: 100707, 120908, 150908, 200908, 121008, 151008, 201008, 151009, 201009, 151010, 201010, 151210, 201210, 251210, 201510, 251510, 301510, 201513, 251513, 301513 и могут быть оснащены измерительными головками PH20, PH10M Plus, PH10MQ, SP80, REVO, и контактными датчиками SP25M, TP20, TP200 с набором щупов разного диаметра, формы и длины.

Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер КИМ в буквенно-числовом формате, состоящий из букв латинского алфавита и арабских цифр, наносится методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе сбоку.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид КИМ представлен на рисунках 1 - 2.

Общий вид маркировочной наклейки представлен на рисунке 3.

Внешний вид. Машины координатно-измерительные (GLK), http://oei-analitika.ru

Место указания заводского номера

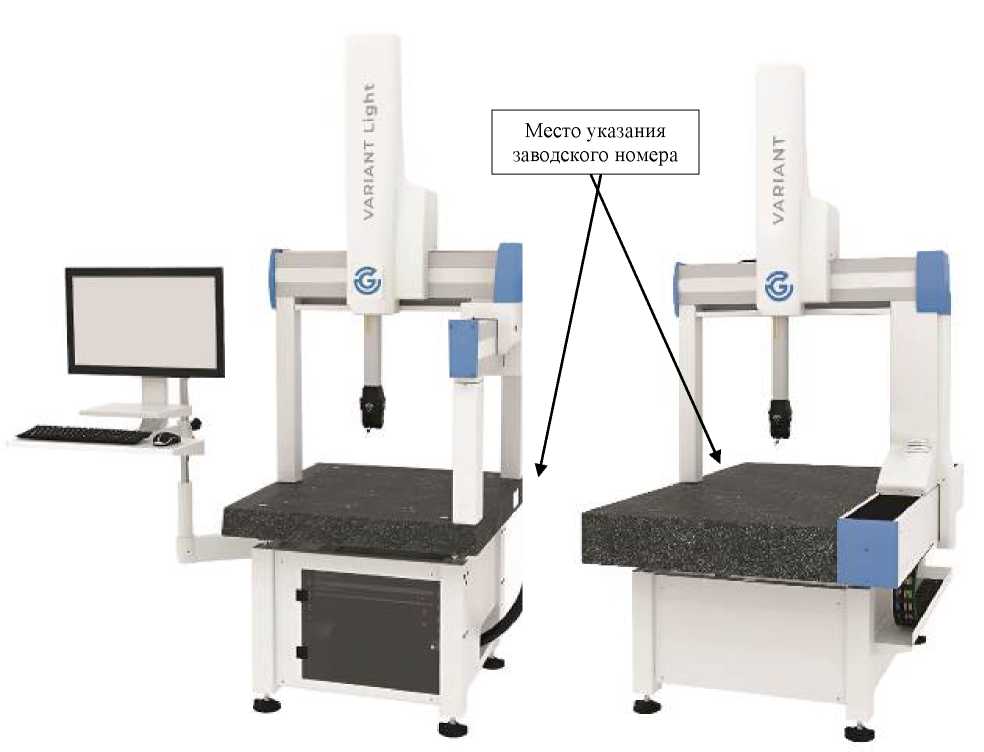

Рисунок 1 - Общий вид машин координатно-измерительных GLK: а) модификации VARIANT Light; б) модификации VARIANT

а)

Место указания заводского номера

VARIANT Ехъга

Место указания заводского номера

в)

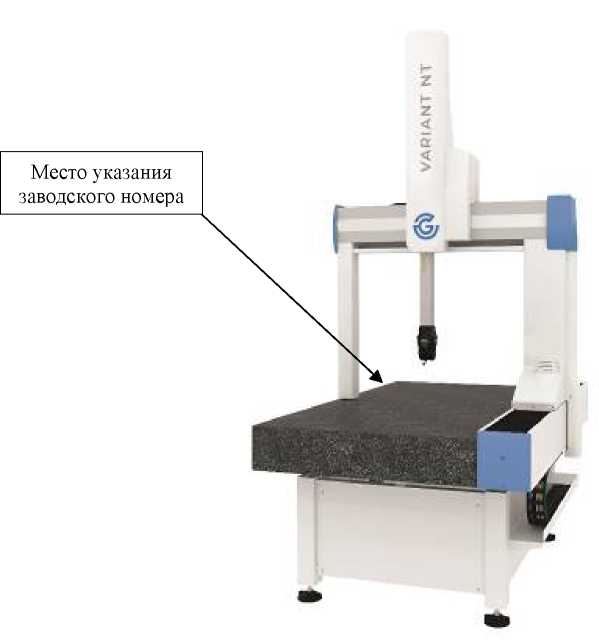

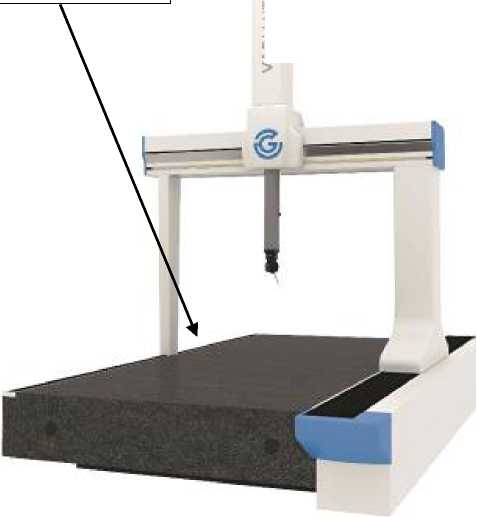

Рисунок 2 - Общий вид машин координатно-измерительных GLK:

а) модификации VARIANT NT; б) модификации VARIANT Accurate; в) модификации VARIANT Extra

б)

Место расположения заводского номера

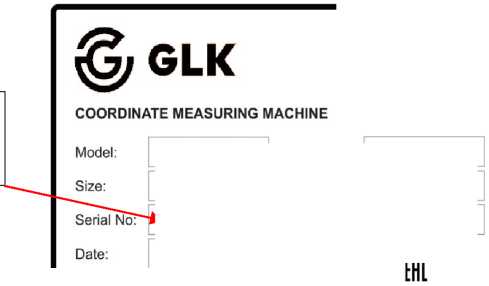

Рисунок 3 - Общий вид маркировочной наклейки

VARIANT	Volts:	220V±10%
070705	Amperes:	15A
*■ GLK0007	Frequency:	50/60Hz
01.08.2024		[□Г

www.glkom.ru

Таблица 14 -

Наименование	Обозначение	Количество
Машина координатно-измерительная	GLK	1 шт.
Контроллер	-	1 шт.
Джойстик управления	-	1 шт.
Измерительная головка	-	1 шт.
Контактный датчик	-	1 шт.
Комплект щупов	-	1 шт.

Продолжение таблицы 14

Наименование	Обозначение	Количество
Калибровочная сфера		1 шт.
Персональный компьютер		1 шт.
Программное обеспечение на электронном носителе		1 шт.
Система активной температурной компенсации*		1 компл.
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.
Руководство пользователя программным обеспечением		1 экз.
Примечание: * - поставляется по дополнительному заказу

Таблица 2 - Метрологические характеристики КИМ модификации VARIANT Light

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Температура окружающей среды от +18 °C до +22 °C
	Конфигурация измерительных головок и контактных датчиков
	Ручная		Автоматическая
	TPC3/MH20i/TP20		MH20i/PH10M Plus/PH20/TP20		PHI ОМ P1US/TP200
	МРЕе	МРЕр	МРЕе	МРЕр	МРЕе	МРЕр
050404	±(3,0+L/300)	3,0	±(2,5+L/333)	2,5	±(2,3+L/333)	2,3
060504	±(3,0+L/300)	3,2	±(2,7+L/333)	2,7	±(2,5+L/333)	2,5

Примечание: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений); МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика.

Таблица 3 - Метрологические характеристики КИМ модификации VARIANT

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Температура окружающей среды от +18 °C до +22 °C
	Конфигурация измерительных головок и контактных датчиков
	РН10М Plus/PH10MQ / РН20/ТР20		PHI0M Plus /PH10MQ /SP25M/SP80
	РН10М Plus/PH10MQ / РН20/ТР20		PH10M Plus/PHIOMQ /ТР200		-
	МРЕе	МРЕр	MPEe	MPEp	MPEthp/t
050505	±(2,2+L/300)	2,2	±(2,0+L/300)	2,0	4,0
070505	±(2,2+L/300)	2,2	±(2,0+L/300)	2,0	4,0
070705	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6
100705	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6
120705	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6
Примечания: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений); МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика; МРЕтнр/т- пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 120 с.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Температура окружающей среды от +18 °C до +22 °C
	Конфигурация измерительных головок и контактных датчиков
	РН10М Plus/PH10MQ / РН20/ТР20		PH10M Plus /PH10MQ /SP25M/SP80
	РН10М Plus/PH10MQ / РН20/ТР20		PH10M Plus/PHIOMQ /ТР200		-
	МРЕе	MPEp	MPEe	MPEp	MPEthp/t
050505	±(2,0+L/333)	2,0	±(l,8+L/333)	1,8	3,9
070505	±(2,0+L/333)	2,0	±(l,8+L/333)	1,8	3,9
070705	±(2,l+L/333)	2Д	±(l,9+L/333)	1,9	4,0
070707	±(2,5+L/333)	2,5	±(2,3+L/333)	2,3	4,5
100705	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6
120705	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6
100707	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6
120707	±(2,5+L/300)	2,5	±(2,3+L/300)	2,3	4,6

Примечания: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений);

МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика;

МРЕтнр/т- пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 120 с.

Типо размер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Температура окружающей среды от +18 °C до +22 °C							Температура окружающей среды от +16 °C до +26 °C**
	Конфигурация измерительных головок и контактных датчиков
	РН10М Plus/ PH10MQ РН20/ТР20		PH10M Plus/PHI 0MQ /ТР200		PH10M Plus/PHI 0MQ /SP25/REVO/SP80			PHI ОМ Plus/ PH10MQ /РН20/ТР20		PH10M Plus/PHI ( /SP25M/REVO/S]		)MQ P80
	РН10М Plus/ PH10MQ РН20/ТР20		PH10M Plus/PHI 0MQ /ТР200		PH10M Plus/PHI 0MQ /SP25/REVO/SP80			PHI ОМ Plus/ PH10MQ /РН20/ТР20		PH10MQ/TP200		-
	МРЕе	MPEp	MPE_e	MPEp	MPE_e	MPEp	MPEthp/t	MPEe	MPEp	MPEe	MPEp	MPEthp/t
100707	±(l,9+L/333 )	2,0	±(l,8+L/333)	1,8	±(l,5+L/333 )	1,5	3,0	±(2,4+L/200)	2,4	±(2,2+L/200)	2,2	4,4
120908	±(l,9+L/333 )	2,0	±(l,8+L/333)	1,9	±(l,5+L/333 )	1,5	3,0	±(2,4+L/200)	2,4	±(2,2+L/200)	2,2	4,4
150908	±(l,9+L/333 )	2,0	±(l,8+L/333)	1,9	±(l,5+L/333 )	1,5	3,0	±(2,4+L/200)	2,4	±(2,2+L/200)	2,2	4,4
200908	±(l,9+L/333 )	2,0	±(l,8+L/333)	1,9	±(l,5+L/333 )	1,5	3,0	±(2,4+L/200)	2,4	±(2,2+L/200)	2,2	4,4
121008	±(2,0+L/333 )	2,1	±(l,9+L/333)	1,9	±(l,7+L/333 )	1,7	3,4	±(2,5+L/200)	2,5	±(2,3+L/200)	2,3	4,6
151008	±(2,0+L/333 )	2,1	±(l,9+L/333)	1,9	±(l,7+L/333 )	1,7	3,4	±(2,5+L/200)	2,5	±(2,3+L/200)	2,3	4,6
201008	±(2,0+L/333 )	2,1	±(l,9+L/333)	1,9	±(l,7+L/333 )	1,7	3,4	±(2,5+L/200)	2,5	±(2,3+L/200)	2,3	4,6
151009	±(2,2+L/333 )	2,2	±(2,0+L/333)	2,0	±(l,9+L/333 )	1,9	4,0	±(3,0+L/200)	3,0	±(2,8+L/200)	2,8	5,6
201009	±(2,2+L/333 )	2,2	±(2,0+L/333)	2,0	±(l,9+L/333 )	1,9	4,0	±(3,0+L/200)	3,0	±(2,8+L/200)	2,8	5,6
151010	±(2,5+L/333 )	2,5	±(2,4+L/333)	2,4	±(2,4+L/333 )	2,4	4,8	±(3,0+L/200)	3,0	±(2,8+L/200)	2,8	5,6
201010	±(2,5+L/333 )	2,5	±(2,4+L/333)	2,4	±(2,4+L/333 )	2,4	4,8	±(3,0+L/200)	3,0	±(2,8+L/200)	2,8	5,6
151210	±(2,7+L/333 )	2,7	±(2,5+L/333)	2,5	±(2,4+L/333 )	2,4	4,8	±(3,5+L/200)	3,5	±(3,3+L/200)	3,3	6,6
201210	±(2,7+L/333 )	2,7	±(2,5+L/333)	2,5	±(2,4+L/333 )	2,4	4,8	±(3,5+L/200)	3,5	±(3,3+L/200)	3,3	6,6

Продолжение таблицы 5

Типо размер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Температура окружающей среды от +18 °C до +22 °C							Температура окружающей среды от +16 °C до +26 °C**
	Конфигурация измерительных головок и контактных датчиков
	РН10М Plus/ PH10MQ РН20/ТР20		PH10M Plus/PHI 0MQ /ТР200		PH10M Plus/PHI 0MQ /SP25/REVO/SP80			PHI ОМ Plus/ PH10MQ /РН20/ТР20		PH10M Plus/PHI ( /SP25M/REVO/S]		)MQ P80
	РН10М Plus/ PH10MQ РН20/ТР20		PH10M Plus/PHI 0MQ /ТР200		PH10M Plus/PHI 0MQ /SP25/REVO/SP80			PHI ОМ Plus/ PH10MQ /РН20/ТР20		PH10MQ/TP200		-
	МРЕе	MPEp	MPE_e	MPEp	MPE_e	MPEp	MPEthp/t	MPEe	MPEp	MPEe	MPEp	MPEthp/t
251210	±(2,7+L/333 )	2,7	±(2,5+L/333)	2,5	±(2,4+L/333 )	2,4	4,8	±(3,5+L/200)	3,5	±(3,3+L/200)	3,3	6,6
201510	±(2,8+L/285 )	2,8	±(2,6+L/285)	2,6	±(2,5+L/285 )	2,8	5,0	±(3,5+L/166)	3,5	±(3,3+L/166)	3,3	6,6
251510	±(2,8+L/285 )	2,8	±(2,6+L/285)	2,6	±(2,5+L/285 )	2,8	5,0	±(3,5+L/166)	3,5	±(3,3+L/166)	3,3	6,6
301510	±(2,8+L/285 )	2,8	±(2,6+L/285)	2,6	±(2,5+L/285 )	2,8	5,0	±(3,5+L/166)	3,5	±(3,3+L/166)	3,3	6,6
201513	±(3,5+L/285 )	3,5	±(3,0+L/285)	3,0	±(3,0+L/285 )	3,5	6,0	±(4,0+L/166)	4,0	±(3,7+L/166)	3,7	7,4
251513	±(3,5+L/285 )	3,5	±(3,0+L/285)	3,0	±(3,0+L/285 )	3,5	6,0	±(4,0+L/166)	4,0	±(3,7+L/166)	3,7	7,4
301513	±(3,5+L/285 )	3,5	±(3,0+L/285)	3,0	±(3,0+L/285 )	3,5	6,0	±(4,0+L/166)	4,0	±(3,7+L/166)	3,7	7,4

МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика;

МРЕтнр/т - пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 90 с;

** - при наличии системы активной температурной компенсации.

Типо размер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Температура окружающей среды от +18 °C до +22 °C							Температура окружающей среды от +16 °C до +26 °C**
					■Сонфигурация измерительных головок и контактных датчиков
	РН10М Plus/ PH10MQ/TP20		PH10M Plus/ PH10MQ /ТР200		РН10М Plus/PH10MQ /SP25M/REVO/SP80			PHI ОМ Pl PH10MQ /1	us/ ГР20	PH10MP PH10MQ /1	lus/ ГР200	PH10M1 /SP25M	Plus/PHI 0MQ 1/REVO/SP80
	МРЕе	MP Ep	MPE_e	MPE p	МРЕе	MPE p	MPEthp/ T	МРЕе	MPE p	MPE_e	MPEp	MPEe	MPEp	MPEthp /т
201310	±(3,0+L/28 5)	3,0	±(2,8+L/285 )	2,8	±(2,5+L/28 5)	2,5	5,0	±(3,7+L/143 )	3,7	±(3,5+L/143 )	3,5	±(3,3+L/14 3)	3,3	6,5
201513	±(3,5+L/28 5)	3,5	±(3,3+L/285 )	3,5	±(3,2+L/28 5)	3,2	6,5	±(5,0+L/143 )	5,0	±(4,5+L/143 )	4,5	±(4,0+L/14 3)	4,0	8,0
251513	±(3,5+L/28 5)	3,5	±(3,3+L/285 )	3,5	±(3,2+L/28 5)	3,2	6,5	±(5,0+L/143 )	5,0	±(4,5+L/143 )	4,5	±(4,0+L/14 3)	4,0	8,0
301513	±(3,5+L/28 5)	3,5	±(3,3+L/285 )	3,5	±(3,2+L/28 5)	3,2	6,5	±(5,0+L/133 )	5,0	±(4,5+L/133 )	4,5	±(4,0+L/13 3)	4,0	8,5
332015	±(4,0+L/25 0)	4,0	±(3,8+L/250 )	3,8	±(3,6+L/25 0)	3,6	7,5	±(6,5+L/133 )	6,5	±(5,5+L/133 )	5,5	±(5,2+L/13 3)	5,2	10,0
402015	±(4,0+L/25 0)	4,0	±(3,8+L/250 )	3,8	±(3,6+L/25 0)	3,6	7,5	±(6,5+L/133 )	6,5	±(5,5+L/133 )	5,5	±(5,2+L/13 3)	5,2	10,0
502015	±(4,0+L/25 0)	4,0	±(3,8+L/250 )	3,8	±(3,6+L/25 0)	3,6	7,5	±(6,5+L/133 )	6,5	±(5,5+L/133 )	5,5	±(5,2+L/13 3)	5,2	10,0

МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика;

МРЕтнр/т - пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 120 с;

** - при наличии системы активной температурной компенсации.

Таблица 7 - КИМ модификации VARIANT Light

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Максимальная масса измеряемой детали, кг	Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Максимальная масса измеряемой детали, кг	Масса, кг, не более
050404	от 0 до 500	от 0 до 400	от 0 до 400	929	888	2411	300	300
060504	от 0 до 600	от 0 до 500	от 0 до 400	1044	1018	2411	300	390

Таблица 8 -

ANT

VAR

КИМ

и технические

Типоразм ^ер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Максимальн ая масса измеряемой детали, кг	Масса, кг, не более
	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота
050505	от 0 до	от 0 до	от 0 до	1180	1015	2393	300	470
	500	500	500
070505	от 0 до	от 0 до	от 0 до	1380	1015	2393	300	540
	700	500	500
070705	от 0 до	от 0 до	от 0 до	1380	1160	2429	650	775
	700	700	500
100705	от 0 до	от 0 до	от 0 до	1680	1160	2429	700	925
	1000	700	500
120705	от 0 до	от 0 до	от 0 до	1880	1160	2429	700	990
	1200	700	500

Таблица 9 - КИМ модификации VARIANT NT

Типоразм ^ер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Максималь ная масса измеряемой детали, кг	Масса, кг, не более
Типоразм ^ер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Максималь ная масса измеряемой детали, кг	Масса, кг, не более
050505	от 0 до 500	от 0 до 500	от 0 до 500	1180	1015	2393	300	470
070505	от 0 до 700	от 0 до 500	от 0 до 500	1380	1015	2393	300	540
070705	от 0 до 700	от 0 до 700	от 0 до 500	1380	1160	2429	650	775
100705	от 0 до 1000	от 0 до 700	от 0 до 500	1680	1160	2429	700	925
120705	от 0 до 1200	от 0 до 700	от 0 до 500	1880	1160	2429	700	990
070707	от 0 до 700	от 0 до 700	от 0 до 700	1380	1160	2734	650	800
100707	от 0 до 1000	от 0 до 700	от 0 до 700	1680	1160	2734	700	950
120707	от 0 до 1200	от 0 до 700	от 0 до 700	1880	1160	2734	700	1015

Accurate

Типоразме р	Диапазон измерений, мм			Габаритные размеры, мм, не более			Максимальн ая масса измеряемой детали, кг	Масса, кг, не более
	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота
100707	от 0 до	от 0 до	от 0 до	2152	1324	2843	900	1380
	1000	700	700
120908	от 0 до	от 0 до	от 0 до	2352	1524	3073	1300	2125
	1200	900	800
150908	от 0 до	от 0 до	от 0 до	2652	1524	3073	1500	2400
	1500	900	800
200908	от 0 до	от 0 до	от 0 до	3152	1524	3073	1800	2860
	2000	900	800
121008	от 0 до	от 0 до	от 0 до	2352	1624	3073	1400	2270
	1200	1000	800
151008	от 0 до	от 0 до	от 0 до	2652	1624	3073	1600	2570
	1500	1000	800
201008	от 0 до	от 0 до	от 0 до	3152	1624	3073	1900	3070
	2000	1000	800
151009	от 0 до	от 0 до	от 0 до	2832	1737	3339	1500	2890
	1500	1000	900
201009	от 0 до	от 0 до	от 0 до	3332	1737	3339	1600	3890
	2000	1000	900
151010	от 0 до	от 0 до	от 0 до	2832	1737	3539	1500	2890
	1500	1000	1000
201010	от 0 до	от 0 до	от 0 до	3332	1737	3539	1600	3900
	2000	1000	1000
151210	от 0 до	от 0 до	от 0 до	2832	1937	3539	1800	3730
	1500	1200	1000
201210	от 0 до	от 0 до	от 0 до	3332	1937	3539	2300	5100
	2000	1200	1000
251210	от 0 до	от 0 до	от 0 до	3832	2237	3539	2400	6210
	2500	1200	1000
201510	от 0 до	от 0 до	от 0 до	3332	2237	3539	3600	6330
	2000	1500	1000
251510	от 0 до	от 0 до	от 0 до	3832	2237	3539	4000	8080
	2500	1500	1000
301510	от 0 до	от 0 до	от 0 до	4332	2237	3539	4000	9650
	3000	1500	1000
201513	от 0 до	от 0 до	от 0 до	3332	2237	4139	3600	6650
	2000	1500	1300
251513	от 0 до	от 0 до	от 0 до	3832	2237	4139	4000	8300
	2500	1500	1300
301513	от 0 до	от 0 до	от 0 до	4332	2237	4139	4000	9850
	3000	1500	1300

VARIANT Extra

Типоразме р	Диапазон измерений, мм			Габаритные размеры, мм, не более			Максимальн ая масса измеряемой детали, кг	Масса, кг, не более
	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота
201310	от 0 до	от 0 до	от 0 до	3630	2154	3560	4000	4200
	2000	1300	1000
201513	от 0 до	от 0 до	от 0 до	3630	2354	4160	4500	4770
	2000	1500	1300
251513	от 0 до	от 0 до	от 0 до	4630	2354	4160	5000	5550
	2500	1500	1300
301513	от 0 до	от 0 до	от 0 до	4630	2354	4160	5000	7550
	3000	1500	1300
332015	от 0 до	от 0 до	от 0 до	4930	2854	4470	5000	14550
	3300	2000	1500
402015	от 0 до	от 0 до	от 0 до	5930	2898	4512	5000	20000
	4000	2000	1500
502015	от 0 до	от 0 до	от 0 до	6930	2898	4512	5000	21000
	5000	2000	1500

Таблица 12 - Технические характеристики

Наименование характеристики	Значение
Температура окружающей среды, °С	от +16 до +26
Допускаемое изменение температуры, °С, не более, в течение: 1 ч	1,5
24 ч	2,0
Градиент температуры по объему, °С на метр, не более	1,0
Относительная влажность воздуха, без конденсата, %, не более	от 40 до 80
Напряжение питания переменного тока, В	от 198 до 242
Частота переменного тока, Гц	50/60

Таблица 13- Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	20000
Срок службы, лет	10

Техническая поддержка
