Сведения о средстве измерений: 95828-25 Рефлектометры

Номер по Госреестру СИ: 95828-25
95828-25 Рефлектометры
(МИР 305)

Назначение средства измерений:
Рефлектометры МИР 305 (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.

сертификация программного обеспечения

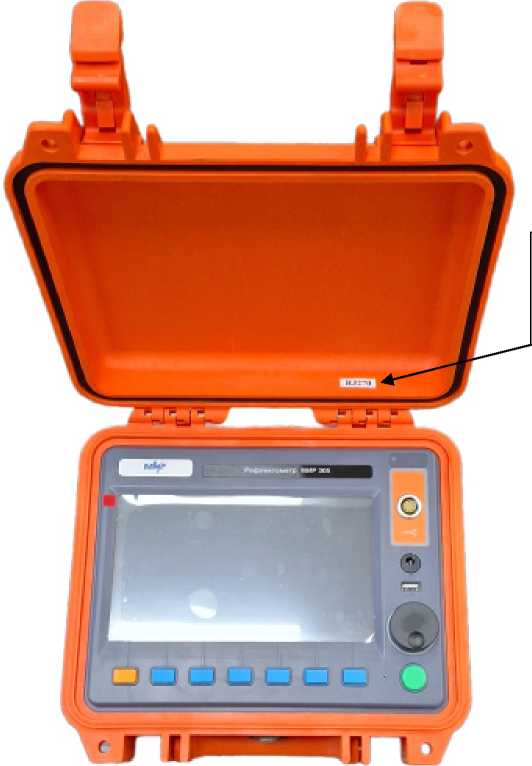

Внешний вид. Рефлектометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Рефлектометры
Рисунок № 1

Общие сведения

Дата публикации - 08.07.2025
Срок свидетельства - 07.07.2030
Номер записи - 781907b5-b561-51a1-6761-75c76f4dea51
ID в реестре СИ - 1426306
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - ZIBO WIT ELEC-TRIC CO., LTD
Страна - КИТАЙ
Населенный пункт - Room 208, Building E, Hi Tech Pioneer Park, No. 135, Zhengtong Road, Development Zone, Zibo City, Shandong, China
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1360 от 2025.07.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Рефлектометры (МИР 305)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ZIBO WIT ELEC-TRIC CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95828-25
07.07.2030
Рефлектометры, МИР 305
ZIBO WIT ELEC-TRIC CO., LTD (КИТАЙ Room 208, Building E, Hi Tech Pioneer Park, No. 135, Zhengtong Road, Development Zone, Zibo City, Shandong, China)
ОТ
МП
2 года

Кто поверяет Рефлектометры (МИР 305)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ"
(RA.RU.312863)
  • Нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Рефлектометры (МИР 305)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное ПО (микропрограмма) рефлектометров реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики рефлектометров нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступна для потребителя.

    Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные встроенного программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    1.Х.Х

    Цифровой идентификатор ПО

    -

    Примечание - Х - номер версии метрологически незначимой части встроенного ПО,

    «Х» может принимать целые значения в диапазоне от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Нанесение знака утверждения типа на рефлектометры не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в руководстве по эксплуатации в разделе 3 «Характеристики и работа с прибором».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    «Рефлектометры МИР 305. Стандарт предприятия».

    Правообладатель

    Фирма «ZIBO WIT ELECTRIC CO., LTD», Китай

    Адрес юридического лица: Room 208, Building E, Hi Tech Pioneer Park, No. 135, Zhengtong Road, Development Zone, Zibo City, Shandong, China

    Изготовитель

    Фирма «ZIBO WIT ELECTRIC CO., LTD», Китай
    Адрес: Room 208, Building E, Hi Tech Pioneer Park, No. 135, Zhengtong Road, Development Zone, Zibo City, Shandong, China

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Фирма «ZIBO WIT ELECTRIC CO., LTD», Китай
    Адрес юридического лица: Room 208, Building E, Hi Tech Pioneer Park, No. 135, Zhengtong Road, Development Zone, Zibo City, Shandong, China

    В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.

    Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на дисплее рефлектометра, масштабируемом по расстоянию и амплитуде.

    По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание» и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления (места повреждения).

    Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

    Выходные и входные сигналы рефлектометров преобразуются с помощью аналогоцифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на сенсорном жидкокристаллическом (ЖК) дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров или переданы на внешний персональный компьютер по интерфейсу связи USB или Bluetooth (опция).

    Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.

    Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, сенсорный графический ЖК-дисплей, клавиатура, источник питания.

    Конструктивно рефлектометры выполнены в ударопрочных корпусах из полипропилена в виде кейса с откидной крышкой и ручкой для переноски.

    На лицевой панели расположены дисплей, функциональный кнопки управления, разъем для подключения измерительных кабелей, разъем для подключения зарядного устройства, разъем интерфейса связи USB, многофункциональная кнопка управления (энкодер), кнопка запуска измерений.

    Общий вид рефлектометров МИР 305 представлен на рисунке 1.

    Нанесение знака поверки на рефлектометры не предусмотрено. Пломбирование рефлектометров не предусмотрено.

    Место нанесения заводских номеров - на крышке рефлектометров; способ нанесения -типографская печать на наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

    Обозначение места нанесения заводских номеров представлено на рисунке 1.

    Внешний вид. Рефлектометры (МИР 305), http://oei-analitika.ru

    Место нанесения заводских номеров

    Рисунок 1 - Общий вид рефлектометров МИР 305


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Рефлектометр

    МИР 305

    1 шт.

    Комплект измерительных кабелей

    -

    1 шт.

    Зарядное устройство

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений временной задержки импульса Т, мкс

    от 0,13 до 2000

    Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс

    ±(0,005^Т+0,02)

    Диапазон рассчитываемого расстояния, м 1)

    от 20 до 100403

    Примечание - 1) пределы 25; 50; 100; 200; 400; 800; 1500; 3000; 6000; 12000; 50000; 100000 м

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон установки скорости распространения импульса, м/мкс

    от 100 до 300

    Объем памяти рефлектограмм, шт

    100

    Параметры электрического питания: - напряжение постоянного тока, В

    7,4

    Габаритные размеры (длинахширинахвысота), мм

    274x218x81

    Масса, кг, не более

    2,6

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха при +25 °С, %, не более

    от -10 до +40

    90

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10 000
