Принцип действия основан на излучении через антенну устройства непрерывного частотно-модулированного микроволнового сигнала (FMCW) с пилообразно меняющейся частотой. Сигнал отражается от поверхности измеряемой среды и принимается той же антенной. Разница между текущей частотой генерируемого и принимаемого сигналов определяется методом преобразования Фурье, пропорциональна расстоянию до поверхности среды и пересчитывается в значение уровня.

Уровнемеры изготавливаются в трех модификациях: ППС1-Ж, ППС1-С и ППС1-мини.

Уровнемеры ППС1-Ж, ППС1-С имеют модульную конструкция и состоят из антенной системы, интегрированной в узел присоединения, корпуса с расположенным в нем блоком электроники, крышки корпуса, блока индикации и настройки (опционально).

Уровнемер ППС1-мини исполнен в виде единого компактного корпуса, в котором размещена электроника, антенна и резьбовой узел присоединения.

Тип присоединения может быть резьбовым или фланцевым.

Антенная система уровнемера представляет собой герметизированную конструкцию, интегрированную в узел присоединения. Антенная система может быть выполнена из различных материалов и предназначена для работы на различных средах, в том числе агрессивных, в разных диапазонах температур и давлений измеряемой среды.

Корпус датчика может быть изготовлен из алюминия или нержавеющей стали.

В любой тип корпуса (за исключением модификации ППС1-мини) может быть опционально установлен модуль индикации и настройки.

Уровнемеры имеют двухпроводную схему подключения - питание и передача измеренного значения осуществляется по одному двухжильному кабелю.

Уровнемеры имеют аналоговый выход постоянного тока с диапазоном от 4 до 20 мА. Уровнемеры с аналоговым выходным сигналом могут передавать значение измеряемого уровня и по цифровому протоколу HART, используемому так же для дистанционной настройки.

Обозначения исполнения уровнемеров:

ППС1-мини

или

ППС1-Х. 1 2 3 4 5 6 7 8, где Х - Модификация уровнемера: Ж - Для применения в жидкостях; С - Для применения в сыпучих продуктах;

• 1 - Вид взрывозащиты: О - Отсутствует; И - Искробезопасная цепь; В -Взрывонепроницаемая оболочка; Р - Рудничное исполнение;

• 2 - Исполнение/Материал: П - Герметизированная антенна, интегрированная в резьбовое присоединение / PP, PTFE; Р - Герметизированная антенна, интегрированная в резьбовое присоединение / 316L, PTFE; Ф - Герметизированная антенна, интегрированная во фланцевое присоединение / 316L, PTFE; Л - Линзовая герм. антенна, интегрированная во фланцевое присоединение / 316L, PTFE;

• 3 - Тип присоединения / Материал: Р2 - Резьба G1^A PN2 / PTFE; Р3 - Резьба G1^A PN40 / 316L; Ф2 - Фланец DN80PN16 форма C, DIN2501 / 316L; Ф3 - Фланец DN100PN16 форма C, DIN2501 / 316L;

• 4 - Уплотнение / Температура процесса: 0 - FKM&PTFE / от -40 до +100 °С; 1 - FKM&PTFE / от -40 до + 150 °С; 2 - PTFE / от -40 до +250 °С; 3 - Кварцевое стекло / от -40 до +1200 °С;

• 5 - Материал корпуса / Климатическое исполнение: А - Алюминий / IP67; С - Нержавеющая сталь 316L / IP67;

• 6 - Резьбовое отверстие под кабельный ввод: М - М20*1,5; К - ^NPT;

• 7 - Модуль индикации и настройки: О - Отсутствует; И - Установлен;

• 8 - П - Продувочное присоединение (может отсутствовать в коде).

Общий вид уровнемеров представлен на рисунке 1.

Нанесение знака поверки на уровнемеры не предусмотрено.

Серийные номера в виде цифрового обозначения, состоящего из арабских цифр и цифрового матричного кода (либо QR-кода), наносятся на информационную табличку (типовой шильдик) на корпусе уровнемера методом термотрансферной печати.

Пломбирование уровнемеров не предусмотрено.

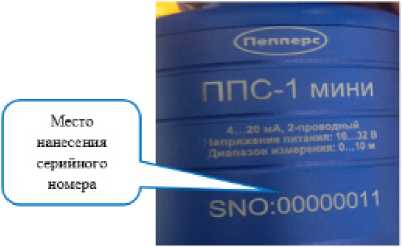

Место нанесения серийного номера и знака утверждения типа представлено на рисунке 2.

а)

г)

Рисунок 1 - Общий вид уровнемеров: а) модификации ППС1-мини с резьбовым присоединением G2;

б) модификации ППС1-Ж с резибовым присоедиением G1^A / PTFE; в) модификации ППС1-Ж с резьбовым присоединением G1^A / 316L; г) модификации ППС1-С с температурой процесса от -40 до +1200 °С; д) модификации ППС1-С или ППС-Ж с герметизированной антенной, интегрированной во фланцевое присоединение; е) модификации ППС1-С с линзовой антенной, интегрированной в стальной фланец / 316L

ППС1

ППС1-Ж.ИРР31СМИ

ЕАЭС

ОЕх ia ПС Тб...11 GiX, POEx ia I Ma X, 1Ех ia

Электроника: 4...20 мА/HART, 2-проводная -0 12...35 В —

О4...20 mA/HART

Степень защиты: IP67

Диапазон измерения: до 30 м

Температура на присоединении: -40 ... +150°С Давление процесса: -100 ... +2000 кПа Контактирующие материалы: 316L, PTFE Версия электроники: 2.9.4

х-—-ч                  С/№: 0001

(Пепперс) СДЕЛАНО В РОССИИ               .

н________________ex-peppersrussia.com

Рисунок 2 - Изображение места нанесения серийного номера и знака утверждения типа

Таблица 5 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности
