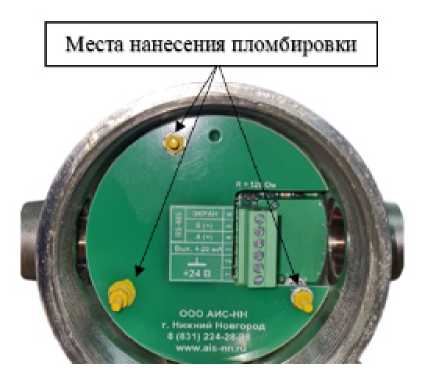

Наименование

Обозначение

Количество, шт./экз.

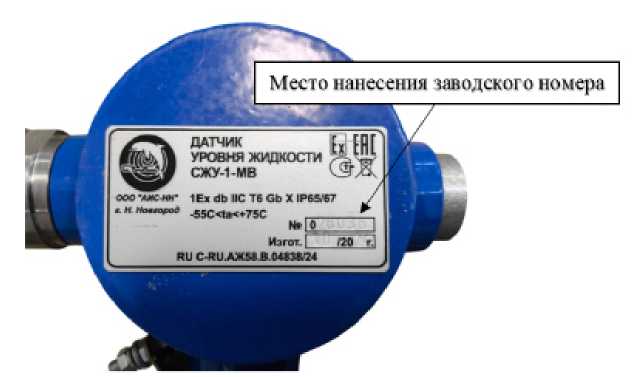

Датчик уровня жидкости¹)

СЖУ-1-МВ

1

Паспорт

ПС-26.51.52-001-018

1

Руководство по эксплуатации

РЭ-26.51.52-001-018

1

Монтажные части

-

_2)

Упаковка

-

1

• ¹⁾ Модификация в соответствии с заказом;

• ²⁾ Комплектуются согласно по заказу

Наименование характеристики

Значение

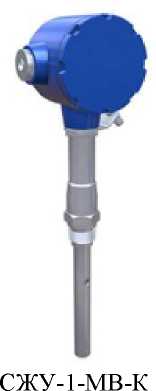

Диапазон измерений уровня жидкости и/или уровня раздела сред жидкостей для датчиков модификации СЖУ-1-МВ-К, мм

от 0 до 7950^Х)

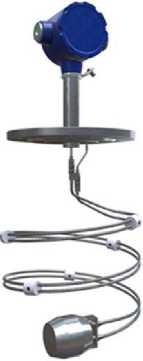

Диапазон измерений уровня жидкости для датчиков модификации СЖУ-1-МВ-ТР, мм

от 0 до 29900¹)

Пределы допускаемой абсолютной погрешности измерений уровня жидкости и/или уровня раздела сред жидкостей для датчиков модификации СЖУ-1-МВ-К по цифровому индикатору или цифровому

±3, ±5, ±10, ±20²⁾

выходному сигналу, мм

Пределы допускаемой приведенной к верхнему пределу диапазона измерений уровня жидкости погрешности для датчиков модификации СЖУ-1-МВ-ТР по цифровому индикатору или цифровому выходному сигналу, %

±0,5, ±1²⁾

Пределы допускаемой приведенной к полному диапазону измерений уровня жидкости и/или раздела сред жидкостей погрешности преобразований в аналоговый сигнал в виде силы постоянного тока от 4 до 20 мА, %

- основной

±0,2

- дополнительной, вызванной изменением температуры

±0,01

окружающего воздуха от температуры (20±5) °С на каждые 10 °С

Примечание - основная и дополнительная погрешности уровнемера суммируются

алгебраически

¹⁾ Указан максимальный диапазон измерений. Фактические значения указываются в паспорте;

²⁾ Фактические значения указываются в паспорте

Наименование характеристики

Значение

Длина ЧЭ, мм, не более:

- СЖУ-1-МВ-К

8000

- СЖУ-1-МВ-ТР

30000

Наименование характеристики

Значение

Верхняя неизмеряемая часть ЧЭ, мм, не менее

• - СЖУ-1-МВ-К

• - СЖУ-1-МВ-ТР

50

100

Нижняя неизмеряемая часть ЧЭ, мм, не менее

• - СЖУ-1-МВ-К

• - СЖУ-1-МВ-ТР

50

100

Температура контролируемой среды, °С

от -196 до +550

Давление рабочей среды, МПа, не более

• - СЖУ-1-МВ-К

• - СЖУ-1-МВ-ТР

35

6,3

Условия эксплуатации:

Температура окружающего воздуха, °С

Относительная влажность воздуха (без конденсации влаги при температуре окружающего воздуха + 50 °С), %, не более

от -55 до + 75; от -65 до +75¹⁾

95

Разрешение цифрового индикатора и цифрового выходного сигнала, мм

1

Разрешение процентной индикации, %

1

Высота стойки, мм, не менее

60

Напряжение питания, В

• - номинальное

• - допустимое при взрывозащите Ex db

• - допустимое при взрывозащите Ex ia

24

от 18 до 32

от 18 до 28

Потребляемый ток, мА, не более

50;

500¹⁾

Виды выходных сигналов

от 4 до 20 мА

RS-485

«HART»

Напряжение, коммутируемое выходным ключом сигнализатора, В, при токе не более 100 мА

от 14 до 28

Маркировка взрывозащиты²⁾

1 Ex db IIC T6 Gb X, 0 Ex ia IIC T6 Ga X

Габаритные размеры ЭБ, мм, не более:

• - длина

• - ширина

• - высота

120

140

75

Масса датчиков, кг, не более:

50

Степень защиты от внешних воздействий ГОСТ 14254-2015

IP65/IP67

Примечание - дисплей функционирует при температуре от минус 20 °С до плюс 85 °С окружающей среды. При минус 20 °С исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход или выходной цифровой сигнал.

• ¹⁾ Для датчиков в полярном исполнении;

• ²⁾ Для датчиков во взрывозащищенном исполнении

Наименование характеристики

Значение

Средняя наработка на отказ, часы

100000

Средний срок службы, лет

20
