Номер по Госреестру СИ: 95838-25
95838-25 Системы измерительно-вычислительные
(MPI-6)
Назначение средства измерений:
Системы измерительно-вычислительные MPI-6 (далее - системы), предназначены для непрерывных измерений и преобразований входных сигналов параметров абсолютной и относительной вибрации (виброскорости, виброперемещения), частоты вращения, относительного и линейного перемещения, а также измерения сигналов от термопреобразователей сопротивления (далее - ТС) и первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы в виде силы постоянного тока.
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 1
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 2
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 3
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 4
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 5
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 6
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 7
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 8
Внешний вид.
Системы измерительно-вычислительные
Рисунок № 9
Общие сведения
Дата публикации - 10.07.2025
Срок свидетельства - 09.07.2030
Номер записи - 03a07462-0f3d-d9f0-214a-cbff636e4540
ID в реестре СИ - 1426296
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - JiangSu LiHe I&C Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building D2, Cyberport of Powerise Industry Park, No.201 Jinshan Road, Jiangyin, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1397 от 2025.07.09 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Системы измерительно-вычислительные (MPI-6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений JiangSu LiHe I&C Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95838-25 09.07.2030 |
Системы измерительно-вычислительные, MPI-6 JiangSu LiHe I&C Technology Co., Ltd. (КИТАЙ Building D2, Cyberport of Powerise Industry Park, No.201 Jinshan Road, Jiangyin, Jiangsu Province) |
ОТ МП |
3 года |
|
97105-25 09.12.2030 |
Преобразователи измерительные линейных перемещений, TD JiangSu LiHe I&C Technology Co., Ltd. (КИТАЙ Building D2, Cyberport of Powerise Industry Park, No.201 Jinshan Road, Jiangyin, Jiangsu Province) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Системы измерительно-вычислительные (MPI-6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительно-вычислительные (MPI-6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В системе предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит из установленного в модуль контроллер системы с центральным и коммуникационным процессором метрологически значимой части ПО.
Внутреннее ПО загружается на заводе-изготовителе во время производственного цикла в энергонезависимую память логического модуля контроллера системы и защищено от записи и считывания, и может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств. ПО обеспечивает реализацию аналого-цифрового и цифро-аналогового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме и индикацию измеренных значений, установку параметров сенсорного экрана.
Защита ПО от преднамеренного воздействия обеспечивается с помощью специальных программных средств. Доступ к настройке системы через специальный интерфейс защищен криптографическими методами.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО не является метрологически значимым и предназначено для взаимодействия системы с компьютером, исключает возможность несанкционированного влияния на внутреннее ПО и метрологические характеристики. Внешнее ПО служит для контроля конфигураций ИК, вывода результатов измерений, архивирования и анализа данных в процессе эксплуатации. Внешнее ПО также предусматривает возможность выдачи текстовых сообщений о состоянии системы и возникающих в процессе ее работы ошибках и способах их устранения.
Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 2 и 3.
Т а б л и ц а 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер ПО), не ниже |
2.x 1) |
|
Цифровой идентификатор ПО |
недоступен |
|
1) Где переменные в «х» - цифровое значение от «0» до «9», это идентификационный номер текущей версии служебной части внутреннего ПО и не является идентификатором | |
|
метрологически значимой части ПО. | |
Т а б л и ц а 3 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPI-6 |
|
Номер версии (идентификационный номер ПО) |
V1.0.0 |
|
Цифровой идентификатор ПО |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «2 Использование по назначению» и приложения А и Б руководства по эксплуатации MPI-6.01.РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Q/320281DIK18-2023 Стандарт предприятия JiangSu LiHe I&C Technology Co. Ltd., «Системы измерительно-вычислительные MPI-6. Техническая документация изготовителя.».
ПравообладательJiangSu LiHe I&C Technology Co. Ltd., Китай
Юридический адрес: No.8, West Bridge Road, Jiangyin, Jiangsu Province, P.R.China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса места осуществления деятельности: 142300, Московская обл., Чеховский р-н, Чехов г, Симферопольское ш, д. 2
Принцип работы системы основан на осуществлении непрерывного приема, усиления, преобразования и измерения входных аналоговых сигналов, поступающих от первичных преобразователей, установленных на объекте измерений, расчете параметров и характеристик с последующим сравнением полученных значений физических величин с установленными пользователями программируемых пороговых значений, при превышении заданных пределов, воспроизведение управляющих сигналов, а также измерительная часть системы производит вторичное цифро-аналоговое преобразование входных сигналов от первичных преобразователей в унифицированные аналоговые сигналы в виде силы постоянного тока.
Системы измерительно-вычислительные MPI-6 состоит из измерительной части и первичных измерительных преобразователей.
Измерительная часть системы представляет собой блочно-модульное программно-конфигурируемое изделие в корпусе прямоугольной формы из анодированного алюминия, в котором устанавливаются измерительные модули (платы-приемники сигналов от первичных преобразователей) и устройство отображения (на котором отображаются измеренные параметры), являющиеся элементами второго уровня, которые принимают и преобразуют полученные в виде аналоговых сигналов результаты измерений, осуществляют последовательный опрос измерительных каналов, логическую обработку данных и выдачу сигналов управления в соответствии с заданными пределами, а также передают измеренные параметры на высший уровень и осуществляют обмен информацией со сторонним оборудованием посредством встроенных интерфейсов промышленной связи RS-232 и (или) RS-485, с сохранением полученных данных в энергозависимой памяти для контроля рабочих параметров динамического оборудования.
Системы являются проектно-компонуемыми и в зависимости от проекта, в состав системы входит масштабируемое количество модулей и первичных преобразователей, а также обеспечена возможность использования модулей разных типов.
В блочном корпусе содержатся следующие модули: шасси (базовый блок системы), артикула MPI6001; модуль контроллер с центральным и коммуникационным процессором с сенсорно-индикаторным экраном, артикула MPI6002; измерительные модули, артикулы: MPI6012, MPI6022, MPI6032, MPI6052, MPI6163, MPI6062, MPI6072, MPI6106, и модули артикула MPI6150 (не участвующие в процессе измерения).
Измерительная часть системы обеспечивает: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модулей и индикацию наличия входных/выходных сигналов.
В состав системы входят следующие первичные преобразователи, изготавливаемые JiangSu LiHe I&C Technology Co. Ltd.:
-
- индуктивные преобразователи линейного перемещения, артикулы: TD-1, TDZ-1, TD-2. Принцип действия индуктивных преобразователей линейного перемещения основан на изменении индуктивности при перемещении сердечника относительно неподвижных измерительных обмоток и последующем преобразовании линейных перемещений в пропорциональный электрический сигнал. Конструктивно преобразователи состоят из корпуса, внутри которого расположены измерительные обмотки, сердечник и измерительный щуп, выступающий наружу, который служит для соединения с перемещающимся объектом;
-
- преобразователи вихретоковые (проксиметры), артикул ECS-3. Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения. Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Преобразователи вихретоковые артикула ECS-3, в зависимости от диаметра чувствительного элемента, имеют конструктивное исполнение датчика: «ф8мм», «ф11мм», «ф25мм»;
-
- велосиметры артикула LH-6K. В основе принципа действия велосиметра лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического сигнала при механическом воздействии на пьезоэлемент. Конструктивно велосиметры состоят из чувствительного элемента (высокочувствительного акселерометра) и электронной схемы (которая обеспечивает питание акселерометра и двойное интегрирование выходного сигнала), заключенных в герметичном цилиндрическом металлическом корпусе. В торце корпуса предусмотрено крепление на исследуемый объект, измерительная ось виброперемещений и виброскорости направлена по продольной оси корпуса велосиметра;
-
- преобразователи частоты вращения, артикулы: MR-01, MR-02, VRS-2, SMCB-01, SMCB-02. В основе работы преобразователей лежит перераспределение магнитного потока постоянного магнита. Магнит создает поле, которое может усиливаться или ослабляться при приближении металлических или ферромагнитных материалов. Конструктивно преобразователи выполнены в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена катушка с постоянным магнитом.
Измерительный параметр и номенклатура применяемых совместно первичных преобразователей измерительных модулей приведены в таблице 1.
Т а б л и ц а 1 - Измерительный параметр и возможные применяемые совместно первичные преобразователи измерительных модулей
|
Измерительные модули, артикула |
Первичный измерительный преобразователь |
|
Модули измерений частоты вращения | |
|
MPI6052 |
Преобразователи частоты вращения, артикулы SMCB-01 и SMCB-02 |
|
MPI6163 |
Преобразователи частоты вращения, артикулы: MR-01, MR-02, VRS-2 |
|
Модули измерений относительной вибрации | |
|
MPI6022 и MPI6062 |
Преобразователи вихретоковые артикула ECS-3 |
|
Модули измерений абсолютной вибрации | |
|
MPI6012 |
Велосиметры артикула LH-6K |
|
Модули измерений относительного перемещения | |
|
MPI6032 |
Преобразователи вихретоковые артикула ECS-3 |
|
Модули измерений линейного перемещения | |
|
MPI6072 |
Индуктивные преобразователи линейного перемещения, артикулы: TD-1 (датчик положения клапана), TD-2 (датчик теплового расширения), TDZ-1 |
|
Модули измерений темпе |
ратуры |
|
MPI6106 |
Нормирован без первичных измерительных преобразователей (подключаемый тип датчика - термопреобразователи сопр отивления) |
Системы предназначены для эксплуатации вне взрывоопасных зон.
Общий серийный номер системы соответствует серийному номеру, указанному на измерительной части системы, и указывается в паспорте на систему. Серийный номер измерительной части системы в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр) наносится методом сублимационной печати на наклейку, расположенной в боковой части корпуса, в соответствии с рисунком 1.
Первичные преобразователи из состава системы имеют собственные серийные номера и указываются в паспорте на систему.
Серийный номера велосиметра артикула LH-6K в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр) наносится на корпус методом гравировки, в соответствии с рисунком 2.
Преобразователи вихретоковые артикула ECS-3 состоят из проксиметра и вихретокового датчика, имеющих собственные серийные номера. Серийный номер проксиметра в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр, разделяемые пробелом) наносится методом сублимационной печати на наклейку расположенной на боковой поверхности корпуса проксиметра, в соответствии с рисунком 3. Серийный номер вихретокового датчика в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр) наносится методом сублимационной печати на наклейку, помещенную под прозрачную термоусадку, на соединительный проводник электрический (далее - кабель), в соответствии с рисунком 3.
Серийный номер преобразователей частоты вращения, артикулы: MR-01, MR-02, SMCB-01, SMCB-02, в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр, разделяемые пробелом) наносятся методом сублимационной печати на наклейку, помещенную под прозрачную термоусадку, на кабель, в соответствии с рисунками 4 и 5.
Серийный номер преобразователей частоты вращения артикула VRS-2, в формате буквенно-цифрового обозначения (арабских цифр, разделяемые пробелом и тире) наносится методом гравировки на грань торцевого шестигранника корпуса преобразователя, в соответствии с рисунком 6.
Серийный номер преобразователей линейного перемещения, артикулы: TD-1, TDZ-1, TD-2, наносятся в формате цифрового обозначения (арабских цифр) методом сублимационной печати на наклейку на корпусе преобразователя, в соответствии с рисунками 7 - 9.
Опломбирование от несанкционированного доступа системы не предусмотрено. Нанесение знака поверки на систему не предусмотрено.
Общий вид измерительной части системы и место нанесения серийного номера приведен на рисунке 1.
Общий вид велосиметров артикула LH-6K (из состава системы) и место нанесения серийного номера приведен на рисунке 2.
Общий вид преобразователей вихретоковых артикула ECS-3 (из состава системы) и место нанесения серийного номера приведен на рисунке 3.
Общий вид преобразователей частоты вращения, артикулы: MR-01, MR-02, SMCB-01, SMCB-02, VRS-2 (из состава системы) и место нанесения серийного номера приведен на рисунках 4 - 6.
Общий вид преобразователей линейного перемещения, артикулы: TD-1, TDZ-1, TD-2 (из состава системы) и место нанесения серийного номера приведен на рисунках 7 - 9.
Вид спереди
Вид сзади
еяг
■йЫмя
ай
ГЫЪ. КИ ММ8 ««» »Я
■ ЛМ>ЗМ, МРК___________
fWjTC>6Y3O73387
I »* ti<_ А tttHBi 2021 07 IS
I tlSi Kid Н6ИВ277 Н«2Юв1 I Hl,ЛИ IUBI22SISi
I *»•» U.M
IMBbhmbm
Место нанесения серийного номера

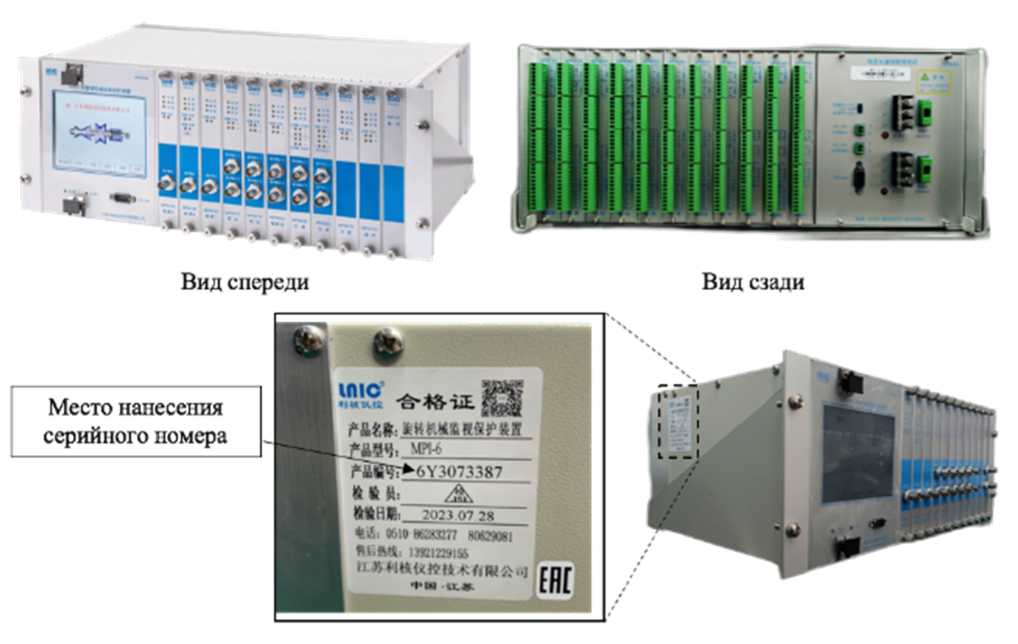

Рисунок 1 - Общий вид измерительной части системы MPI-6 и место нанесения серийного номера
Рисунок 2 - Общий вид велосиметров из состава системы артикула LH-6K и место нанесения серийного номера

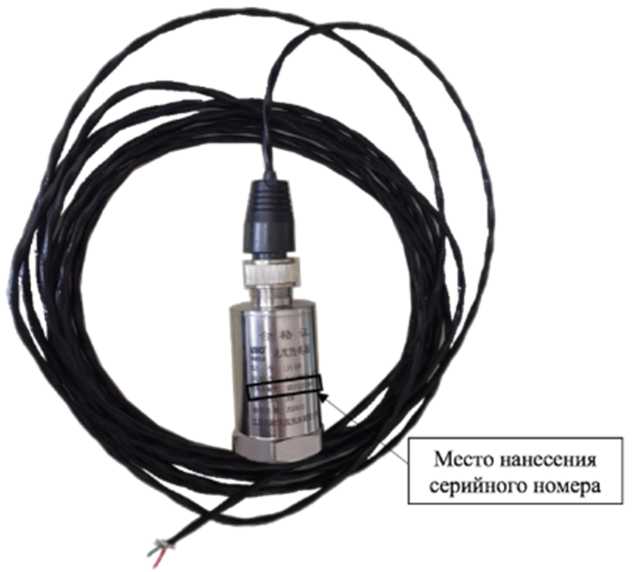

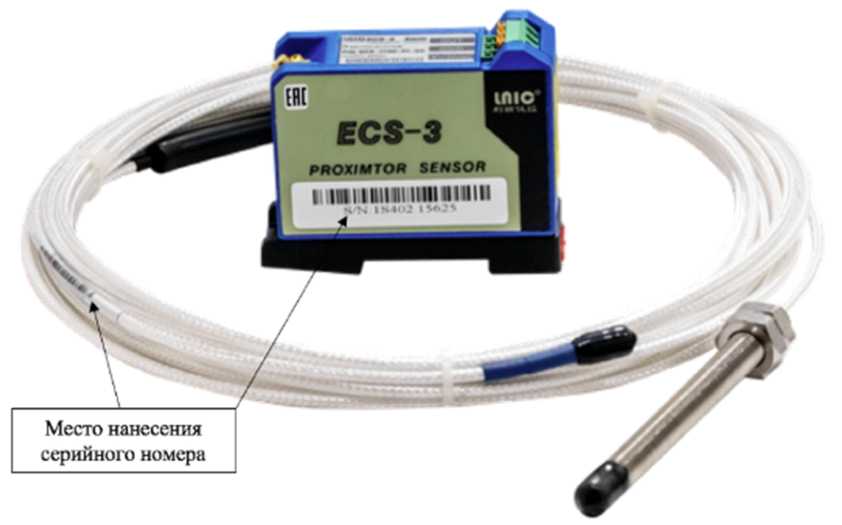

Рисунок 3 - Общий вид преобразователей вихретоковых из состава системы артикула ECS-3 и место нанесения серийного номера

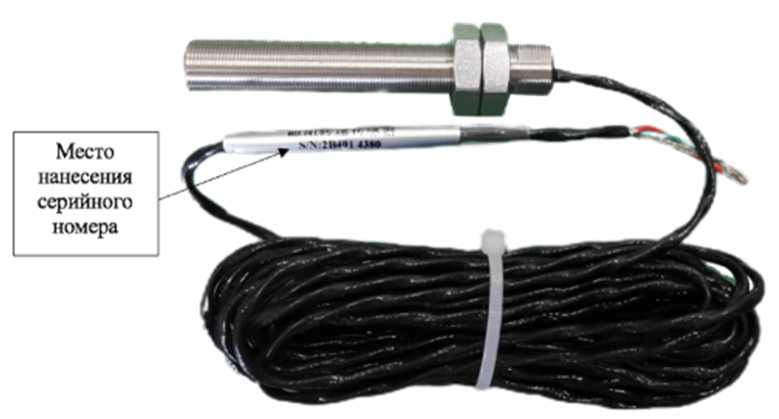

Рисунок 4 - Общий вид преобразователей частоты вращения из состава системы артикулов MR-01 и MR-02, и место нанесения серийного номера

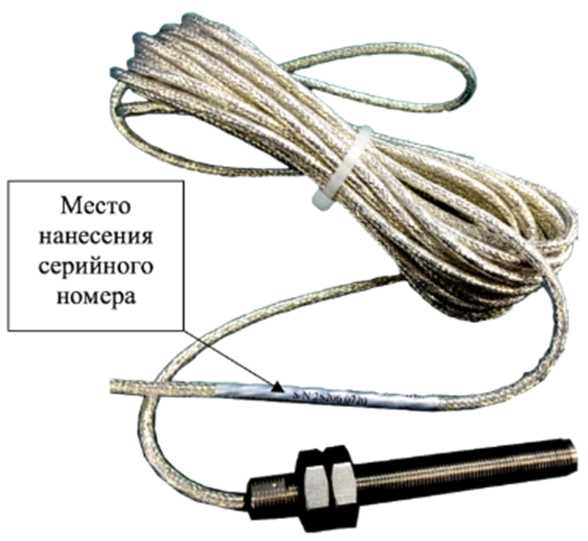

Рисунок 5 - Общий вид преобразователей частоты вращения из состава системы артикулов SMCB-01 и SMCB-02, и место нанесения серийного номера

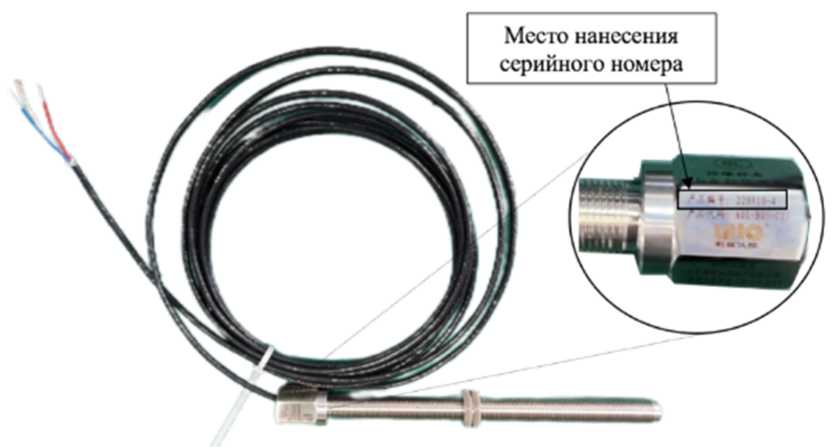

Рисунок 6 - Общий вид преобразователей частоты вращения из состава системы артикула VRS-2 и место нанесения серийного номера

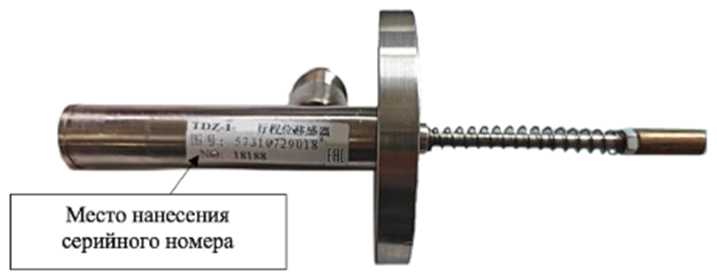

Рисунок 7 - Общий вид индуктивных преобразователей линейного перемещения из состава системы артикула TDZ-1 и место нанесения серийного номера

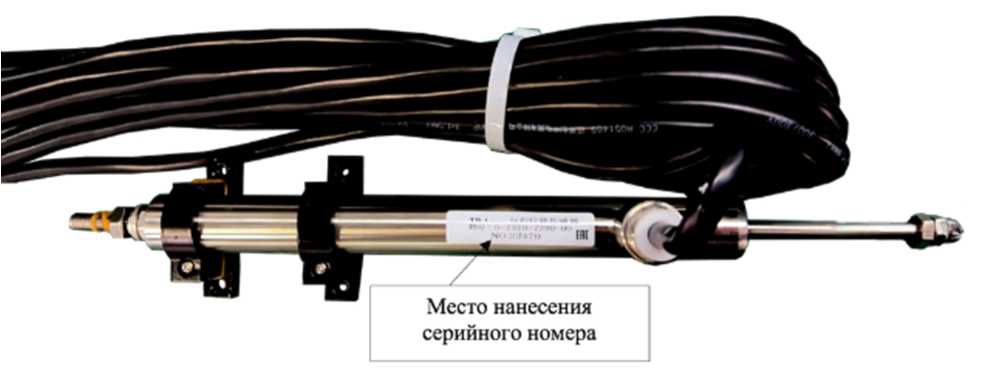

Рисунок 8 - Общий вид индуктивных преобразователей линейного перемещения из состава системы артикула TD-1 (датчик положения клапана) и место нанесения серийного номера

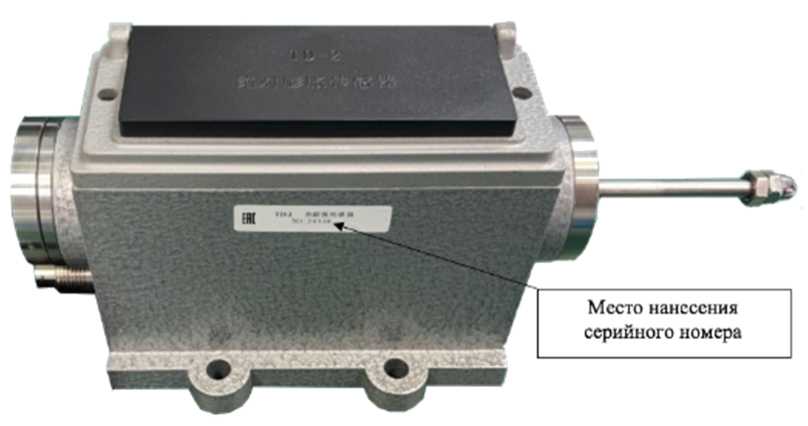

Рисунок 9 - Общий вид индуктивных преобразователей линейного перемещения из состава системы артикула TD-2 (датчик теплового расширения) и место нанесения серийного номера
Т а б л и ц а 7 -
|
Наименование |
Обозначение |
Количество |
|
Система измерительно-вычислительная 1) |
MPI-6 |
1 шт. |
|
Комплект первичных преобразователей:
(в составе: проксиметр и вихретоковый датчик)
|
LH-6K SMCB-01, SMCB-02, MR-01, MR-02, VRS-2 ECS-3 TD-1, TD-2, TDZ-1 |
в соответствии с заказом 1) |
|
Руководство по эксплуатации |
MPI-6.01^ |
1 экз. |
|
Паспорт |
MPI^-GLUG |
1 экз. |
|
1) Состав модулей системы и первичных преобразователей указывается в паспорте на систему | ||
Метрологические характеристики приведены в таблице 4, технические характеристики приведены в таблице 5.
Т а б л и ц а 4 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Измерительные каналы (далее - ИК) модулей артикулов MPI6052 и MPI6163 с первичными измерительными преобразователями (далее - ПИП) предназначенные для измерений частоты вращения | |
|
Максимальный настраиваемый диапазон измерений 1), об/мин |
от 1 до 16000 |
|
Стандартные диапазоны измерений, об/мин |
от 1 до 3500 от 1 до 4000 от 1 до 4500 от 1 до 5000 от 1 до 9000 от 1 до 12000 от 1 до 16000 |
|
Пределы допускаемой основной абсолютной погрешности, об/мин |
±(1+0,0002<N), N -частота вращения, об/мин |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений, об/мин. |
±3 |
|
ИК модулей артикулов MPI6022 и MPI6062 с преобразователями вихретоковыми артикула ECS-3 2) предназначенные для измерений параметров относительной вибрации | |
|
Максимальный настраиваемый диапазон измерений размаха виброперемещения 1), мкм |
от 10 до 1000 |
|
Стандартные диапазоны измерений размаха виброперемещения, мкм |
от 10 до 100 от 10 до 200 от 10 до 500 от 10 до 1000 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
Продолжение таблицы 4
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений размаха виброперемещения на базовой частоте 40 Гц, % |
±6 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений от ПИП виброперемещения в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
ИК модулей артикулов MPI6022 и MPI6062 с преобразователями вихретоковыми артикула ECS-3 2) предназначенные для измерений параметров относительной вибрации | |
|
Неравномерность частотной характеристики относительно базовой частоты 40 Гц, дБ |
±3 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений 3), % от диапазона измерений, на каждый 1 °C. |
±0,05 |
|
ИК модулей артикула MPI6012 с велосиметрами артикула LH предназначенные для измерений параметров абсолютной виб |
i-6K рации |
|
Максимальный настраиваемый диапазон измерений среднеквадратических значений (далее - СКЗ) виброскорости 1), мм/с |
от 0,2 до 50 |
|
Стандартные диапазоны измерений СКЗ виброскорости, мм/с |
от 0,2 до 10 от 0,2 до 20 от 0,2 до 30 от 0,2 до 50 |
|
Максимальный настраиваемый диапазон измерений размаха виброперемещения 1), мкм |
от 10 до 1000 |
|
Стандартные диапазоны измерений размаха виброперемещения, мкм |
от 10 до 100 от 10 до 200 от 10 до 500 от 10 до 1000 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ виброскорости и размаха виброперемещения на базовой частоте 80 Гц, % |
±6 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений СКЗ виброскорости и размаха виброперемещения от велосиметров в унифицированный выходной сигнал силы постоянного ток, % от диапазона измерений |
±1 |
|
Неравномерность частотной характеристики относительно базовой частоты 80 Гц, дБ |
±3 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений 3), % от диапазона измерений, на каждый 1 °C. |
±0,05 |
Продолжение таблицы 4
|
Наименование характеристики |
Значения |
|
ИК модулей артикула MPI6032 предназначенные для измерений относительного перемещения | |
|
Диапазоны измерений перемещения 4) с преобразователями вихретоковыми артикула ECS-3, мм:
|
от -0,5 до +0,5 от -1 до +1 от 0 до +1 от 0 до +2 от -1,5 до +1,5 от -2 до +2 от -0,5 до +2,5 от -1 до +2 от 0 до +3 от 0 до +4 |
|
- с датчиком конструктивного исполнения «ф25мм» |
от -3 до +5 от -4 до +6 от -5 до 5 от 0 до +12,7 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений относительного перемещения, % |
±1 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений относительного перемещения от ПИП в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений 3), % от диапазона измерений, на каждый 1°C. |
±0,05 |
|
ИК модулей артикула MPI6072 предназначенные для измерений линейного перемещения | |
|
Диапазоны измерений перемещения 4) с индуктивными преобразователями линейного перемещения, артикула TD-2, мм |
от 0 до 25 от 0 до 30 от 0 до 35 от 0 до 50 |
|
Диапазоны измерений перемещения 4) с индуктивными преобразователями линейного перемещения, артикулов TD-1 и TDZ-1, мм |
от 0 до 100 от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 350 от 0 до 400 от 0 до 500 от 0 до 600 |
Продолжение таблицы 4
|
Наименование характеристики |
Значения |
|
ИК модулей артикула MPI6072 предназначенные для измерений линейного перемещения | |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений линейного перемещения, с индуктивными преобразователями линейного перемещения, артикулов TD-1 и TDZ-1, % |
±1 |
|
Пределы допускаемой основной абсолютной погрешности измерений линейного перемещения с индуктивными преобразователями линейного перемещения, артикула TD-2, мм |
±1 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений линейного перемещения от ПИП в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений 3), % от диапазона измерений, на каждый 1°C. |
±0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений линейного перемещения, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений для ПИП артикула TD-2, мм |
±2 |
|
ИК модулей артикула MPI6106 предназначенные для преобразований входных сигналов от ТС в значение температу |
ры |
|
Максимальный настраиваемый диапазон измерений и преобразований входных сигналов от ТС в значения температуры, соответствующих значениям сопротивления по номинальной статической характеристики преобразования (далее - НСХ) для типа «Pt100» (а = 0,00385 °C-1) в соответствии с ГОСТ 6651-2009, °С |
от -20 до +650 |
|
Минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений, °С |
25 |
|
Пределы допускаемой основной приведенной погрешности измерений и преобразования входных сигналов от ТС в значение температуры, соответствующих значениям сопротивления по НСХ типа «Pt100» (а = 0,00385 °C-1) в соответствии с ГОСТ 6651-2009, % от диапазона измерений |
±1 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов от ТС в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования входных сигналов в унифицированный выходной сигнал силы постоянного тока, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений, % от диапазона измерений, на каждый 1°C. |
±0,05 |
Окончание таблицы 4
|
Наименование характеристики |
Значения |
П р и м е ч а н и я
| |
Т а б л и ц а 5 - Технические характеристики
|
Наименование характеристики |
Значения |
|
Количество каналов:
MPI6072, MPI6106 |
2 от 1 до 3 2 |
Окончание таблицы 5
|
Наименование характеристики |
Значения |
|
Диапазон унифицированного выходного сигнала по силе постоянного тока, мА |
от 4 до 20 |
|
Габаритные размеры 1) (длина х ширина х высота), мм, не более: | |
|
- измерительной части системы |
485х180х290 |
|
- велосиметров артикула LH-6K |
35x35x78 |
|
- преобразователей частоты вращения, артикулы SMCB-01 и SMCB-02 |
102x30x30 |
|
- преобразователей частоты вращения, артикулы: MR-01, MR-02 |
148x30x30 |
|
- преобразователей частоты вращения артикула VRS-2 |
232x30x30 |
|
- проксиметров преобразователей вихретоковых артикула ECS-3 |
83x61x62 |
|
- датчиков преобразователей вихретоковых артикула ECS-3 |
275x67x67 |
|
- индуктивных преобразователей линейного перемещения артикула TD-1 |
1445x68x53 |
|
- индуктивных преобразователей линейного перемещения артикула TD-2 |
342x126x143 |
|
- индуктивных преобразователей линейного перемещения артикула TDZ-1 |
200x75x75 |
|
Масса 1), кг, не более: | |
|
- измерительной части системы |
12,5 |
|
- велосиметров артикула LH-6K |
0,2 |
|
- преобразователей частоты вращения, артикулы SMCB-01 и SMCB-02 |
0,3 |
|
- преобразователей частоты вращения, артикулы: MR-01, MR-02 |
0,2 |
|
- преобразователей частоты вращения артикула VRS-2 |
0,5 |
|
- преобразователей вихретоковых артикула ECS-3 2) |
0,7 |
|
- индуктивных преобразователей линейного перемещения артикула TD-1 |
0,6 |
|
- индуктивных преобразователей линейного перемещения артикула TD-2 |
2,5 |
|
- индуктивных преобразователей линейного перемещения артикула TDZ-1 |
0,5 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 85 до 265 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Условия эксплуатации: - температура окружающей среды, °С: | |
|
- измерительной части системы |
от -20 до +50 |
|
- велосиметров артикула LH-6K |
от -40 до +70 |
|
- преобразователей частоты вращения, артикулы SMCB-01 и SMCB-02 |
от -25 до +80 |
|
- преобразователей частоты вращения, артикулы: MR-01, MR-02 |
от -10 до +120 |
|
- преобразователей частоты вращения артикула VRS-2 |
от -20 до +120 |
|
- преобразователей вихретоковых артикула ECS-3 2) |
от -30 до +60 |
|
- индуктивных преобразователей линейного перемещения артикула TD-1 |
от -10 до +100 |
|
- индуктивных преобразователей линейного перемещения артикула TD-2 |
от -10 до +100 |
|
- индуктивных преобразователей линейного перемещения артикула TDZ-1 |
от -10 до +100 |
|
1) Указаны предельные значения габаритных размеров и массы, без учета монтажных частей, | |
|
проводников электрических с соединительными приспособлениями, дополнительных узлов. | |
|
2) Комплект из проксиметра и вихретокового датчика. | |
Т а б л и ц а 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы 1), лет, не менее |
10 |
|
Средняя наработка на отказ 2), ч, не менее |
87 600 |
| |
