Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок (режим измерений Laser Mode). Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в следующих модификациях: ScanLine EasyScan Libre, ScanLine EasyScan HX, ScanLine EasyScan HX2, ScanLine EasyScan Combo, ScanLine EasyScan Combo+, ScanLine EasyScan UEPRO, ScanLine EasyScan UEPRO2, ScanLine EasyScan TRIO отличающихся некоторыми метрологическими и техническими характеристиками.

Модификации ScanLine EasyScan Combo и ScanLine EasyScan Combo+ дополнительно имеют режим измерений в инфракрасном диапазоне (режим измерений IR Mode). Модификации ScanLine EasyScan UEPRO, ScanLine EasyScan UEPRO2 и ScanLine EasyScan TRIO дополнительно имеют режим измерений с фотограмметрией. Модификации ScanLine EasyScan HX и ScanLine EasyScan HX2 имеют два режима работы: Laser Scan-стандартный режим работы для сканирования объектов с поверхностью сложной формы, Rapid Scan - быстрый режим сканирования для объектов с поверхностью, не имеющей решётчатой структуры и глубоких отверстий.

При помощи встроенной фотограмметрии или устройства внешней фотограмметрии (далее - устройство) ScanLine DigiMetric 2, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.

Заводской номер в виде буквенно-числового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

а)

б)

г)

в)

д)

е)

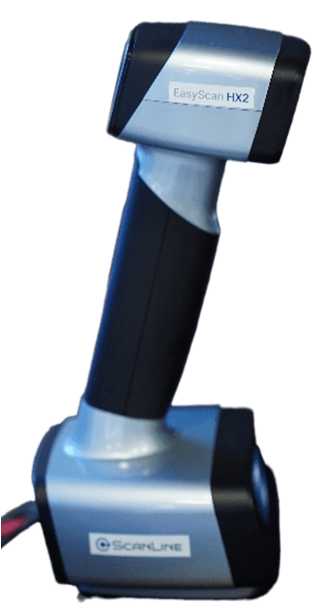

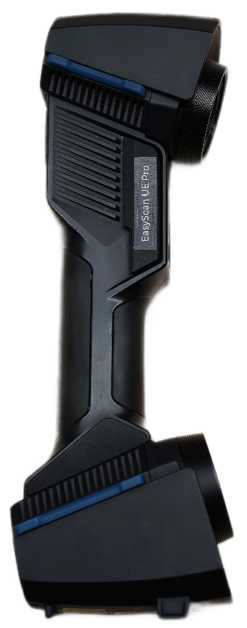

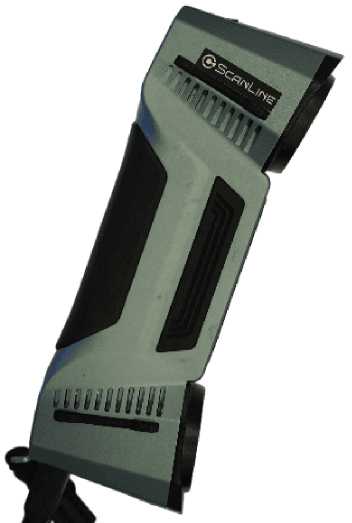

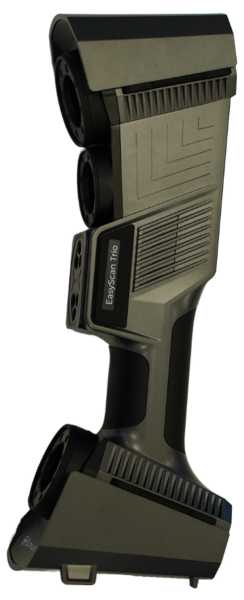

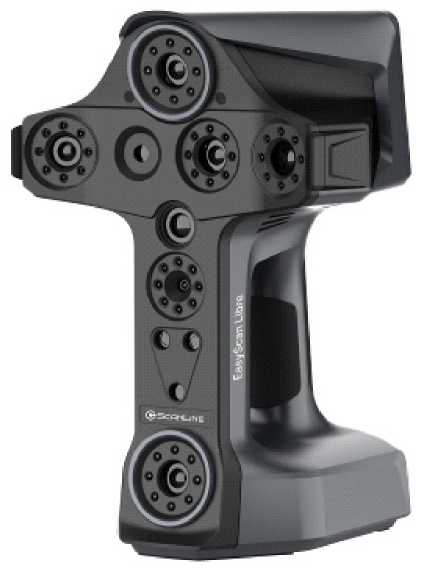

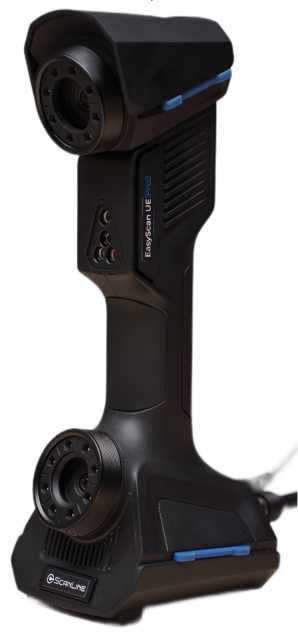

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных

ScanLine модификаций: а) ScanLine EasyScan Libre; б) ScanLine EasyScan HX, ScanLine EasyScan HX2; в) ScanLine EasyScan Combo, ScanLine EasyScan Combo+, г) ScanLine EasyScan UEPRO, д) ScanLine EasyScan UEPRO2, е) ScanLine EasyScan TRIO

а)

в)

Место нанесения маркировочной наклейки с заводским номером средства измерений

д)

г)

е)

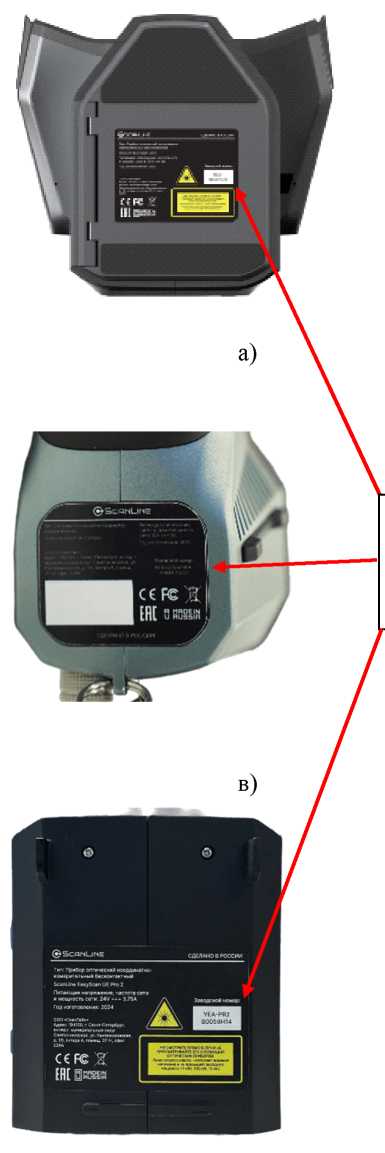

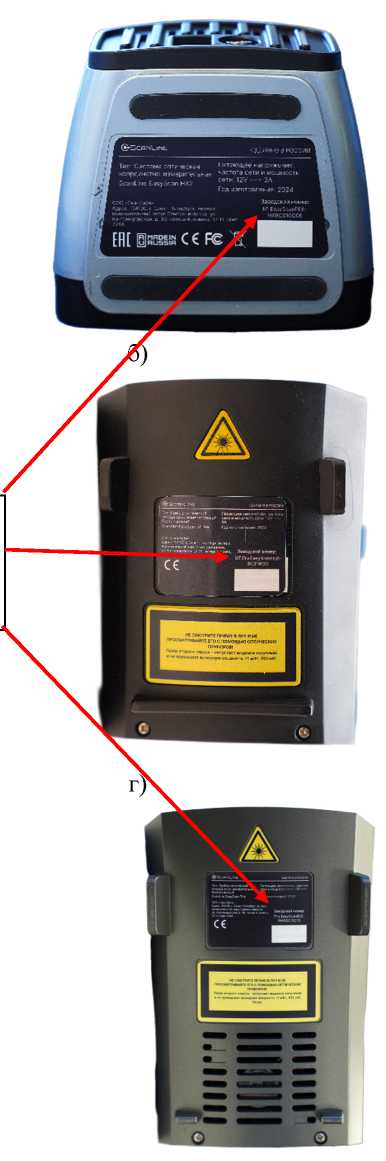

Рисунок 2 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных ScanLine модификаций: а) ScanLine EasyScan Libre; б) ScanLine EasyScan HX, ScanLine EasyScan HX2; в) ScanLine

EasyScan Combo, ScanLine EasyScan Combo+, г) ScanLine EasyScan UEPRO, д) ScanLine EasyScan UEPRO2, е) ScanLine EasyScan TRIO

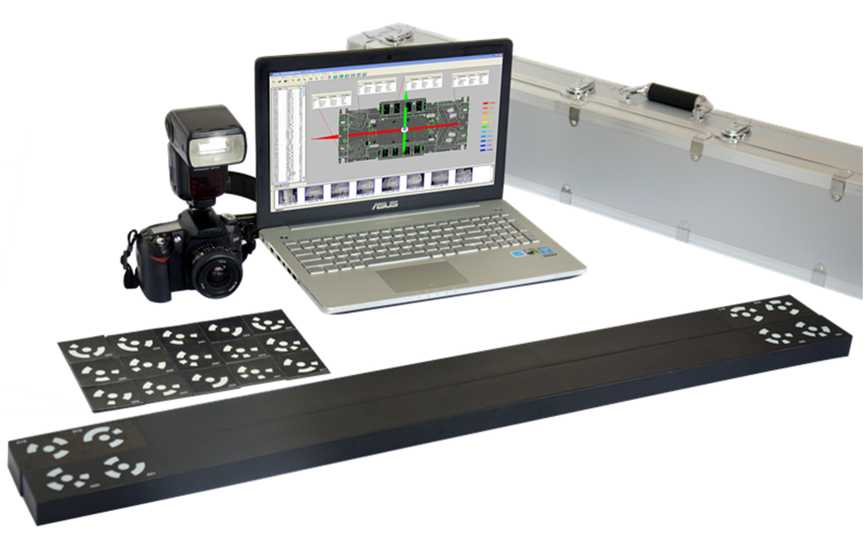

Рисунок 3 - Общий вид вспомогательного устройства ScanLine DigiMetric 2

Таблица 6 - Комплектность приборов

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики приборов

Таблица 4 - Основные технические характеристики устройства ScanLine DigiMetric 2

Таблица 5 - Показатели надежности
