Номер по Госреестру СИ: 95843-25
95843-25 Преобразователи токовые
(АКИП-2304)
Назначение средства измерений:
Преобразователи токовые АКИП-2304 (далее - преобразователи) предназначены для измерений силы переменного или постоянного тока путем преобразования его в напряжение переменного или постоянного тока.
Внешний вид.
Преобразователи токовые
Рисунок № 1
Внешний вид.
Преобразователи токовые
Рисунок № 2
Внешний вид.
Преобразователи токовые
Рисунок № 3
Общие сведения
Дата публикации - 10.07.2025
Срок свидетельства - 09.07.2030
Номер записи - e46a7ff4-13e7-f9be-db4e-56f4e2691c13
ID в реестре СИ - 1426291
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-2304/4, АКИП-2304/3, АКИП-2304/2, АКИП-2304/1,
Производитель
Изготовитель - Shijiazhuang Suin Instru-ments CO., LTD.
Страна - КИТАЙ
Населенный пункт - A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1397 от 2025.07.09 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Преобразователи токовые (АКИП-2304)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shijiazhuang Suin Instru-ments CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95843-25 09.07.2030 |
Преобразователи токовые, АКИП-2304 Shijiazhuang Suin Instru-ments CO., LTD. (КИТАЙ A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи токовые (АКИП-2304)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Преобразователи токовые (АКИП-2304)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на панель преобразователей методом печати на шильде и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок эксплуатации» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140’16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140’8 до 100 А в диапазоне частот от 1-10-1 до 1 •106 Гц»;
Стандарт предприятия «Преобразователи токовые АКИП-2304».
ПравообладательShijiazhuang Suin Instruments CO., LTD., Китай
Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200, China
Телефон: +86-311-83897147
Факс: +86-311-83897040
Web -сайт: http ://www. suindigital. com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Принцип действия преобразователей основан на преобразовании магнитного потока, создаваемого измеряемым током, в электрический сигнал. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току.
Преобразователи используются совместно с измерительными устройствами, осуществляющим измерение электрического сигнала на выходе клещей и его дальнейшую математическую обработку с учётом коэффициента преобразования. Все модификации имеют потенциальный выход.
Конструктивно преобразователи выполнены в пластиковых корпусах с проводником для подключения внешнего измерительного устройства с разъемами на конце. На лицевой панели модификации АКИП-2304/1 находятся кнопки включения и установки нулевого значения измеряемого тока, на всех других модификациях элементы управления и индикации отсутствуют.
Преобразователи выпускаются в 4 модификациях АКИП-2304/1, АКИП-2304/2, АКИП-2304/3, АКИП-2304/4, которые отличаются между собой значениями пределов измеряемого переменного тока и возможностью измерения постоянного тока (модификация АКИП-2304/1).
Серийный номер, идентифицирующий каждый экземпляр преобразователей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на корпусе.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей от несанкционированного доступа не предусмотрено.
Общий вид преобразователей и место нанесения заводского номера представлены на рисунке 1. Цветовая гамма корпуса преобразователей может отличаться от представленных на рисунке. Место нанесения знака утверждения представлено на рисунке 2.
Модификация АКИП-2304/1
Модификация АКИП-2304/2 Модификации АКИП-2304/3 и АКИП-2304/3

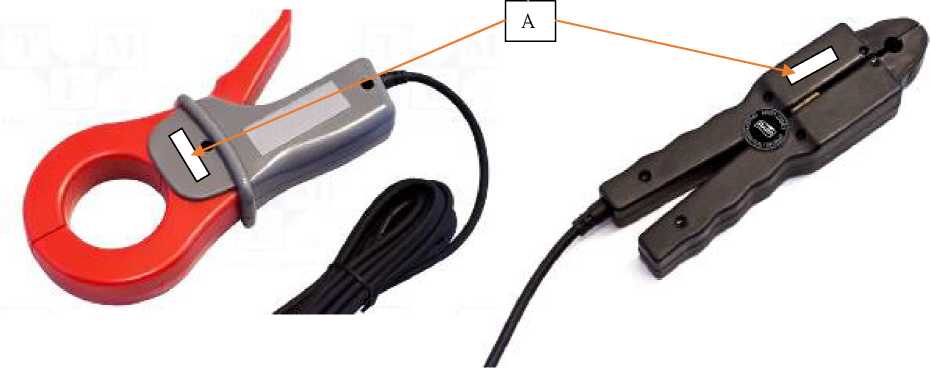

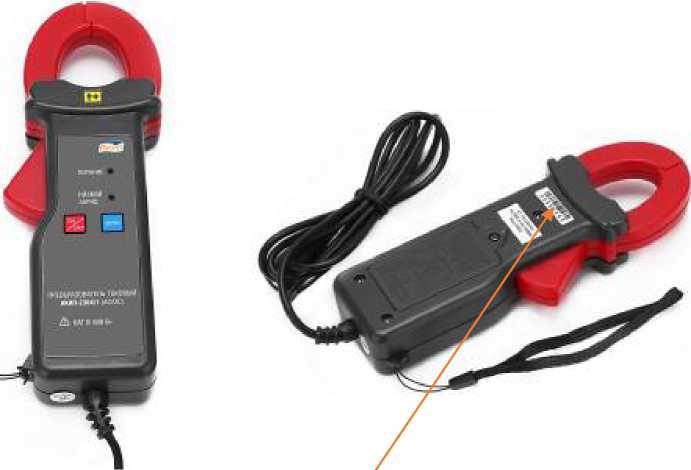

Рисунок 1. Общий вид преобразователей с местом нанесения серийного номера (А)

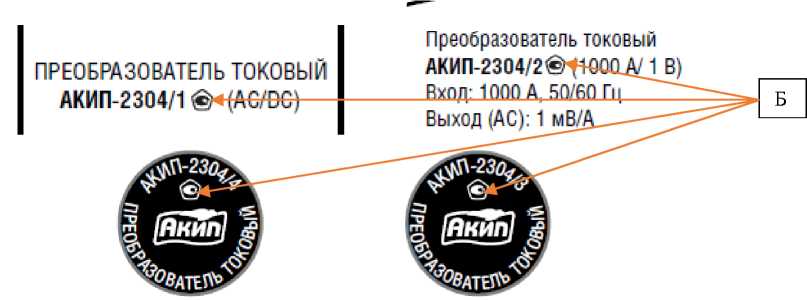

Рисунок 2. Место нанесения знака утверждения типа (Б)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
АКИП-2304/1 |
АКИП-2304/2 |
АКИП-2304/3 |
АКИП-2304/4 | |
|
Предел измерений постоянного тока, А |
1000 |
- |
- |
- |
|
Пределы абсолютной погрешности измерений постоянного тока, А |
±(0,03-I) |
- |
- |
- |
|
Предел измерений переменного тока, А |
1000 |
1000 |
200 |
100 |
|
Пределы абсолютной погрешности измерений переменного тока, А |
±(0,03-I) |
±(0,01-I) |
±(0,002-Г) |
±(0,002-Г) |
|
Диапазоны рабочих частот, Гц |
от 0 до 400 |
от 40 до 1000 |
от 40 до 400 |
от 40 до 5000 |
|
Коэффициент преобразования тока, мВ/А |
1 |
1 |
1 |
1 |
|
Примечание - I - измеренное значение силы тока, А. | ||||
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
АКИП- 2304/1 |
АКИП- 2304/2 |
АКИП- 2304/3 |
АКИП- 2304/4 | |
|
Масса, г, не более |
180 |
650 |
450 |
450 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более |
185х50х31 |
216x111x30 |
171x52x21 |
171x52x21 |
|
Напряжение питания постоянного тока (1 батарея «Крона»), В |
9 |
- |
- |
- |
|
Рабочие условия эксплуатации: | ||||
|
температура окружающего воздуха, °C |
от -15 до +45 | |||
|
относительная влажность, %, не более |
85 | |||
