Номер по Госреестру СИ: 95844-25
95844-25 Нагрузки электронные программируемые
(VERDO)
Назначение средства измерений:
Нагрузки электронные программируемые VERDO (далее - нагрузки) предназначены для воспроизведений/измерений напряжения и силы постоянного тока, электрической мощности постоянного тока и воспроизведений электрического сопротивления.
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 1

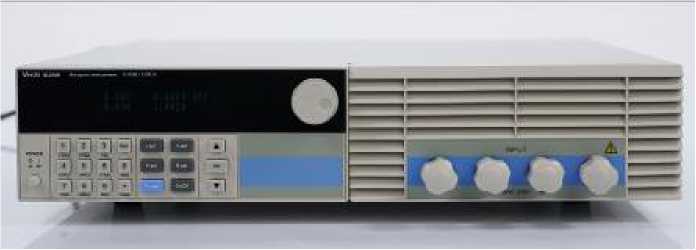

Внешний вид.
Нагрузки электронные программируемые
Рисунок № 2
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 3
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 4

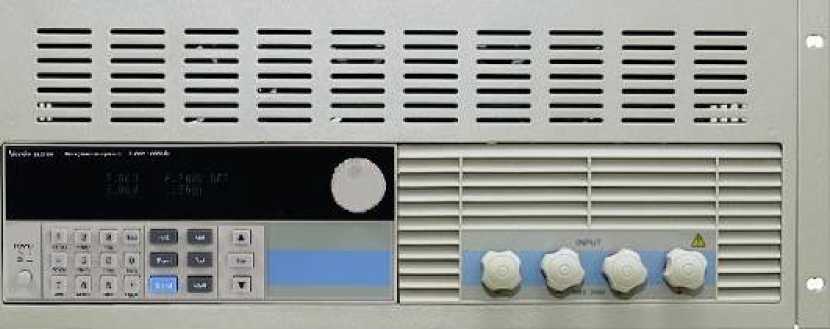

Внешний вид.
Нагрузки электронные программируемые
Рисунок № 5

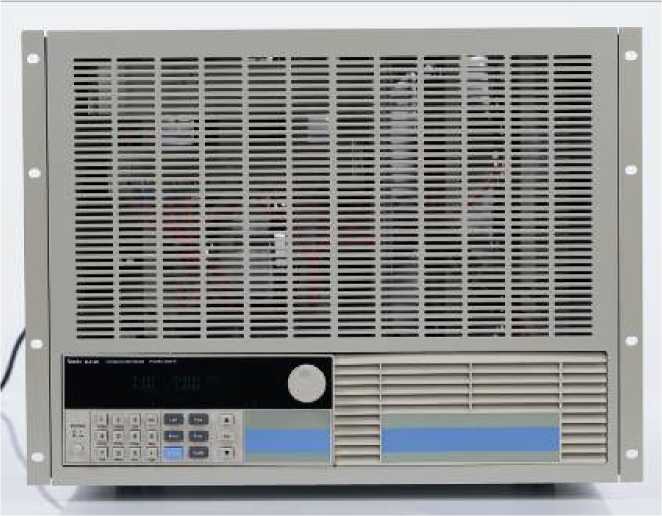

Внешний вид.
Нагрузки электронные программируемые
Рисунок № 6
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 7
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 8
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 9
Общие сведения
Дата публикации - 10.07.2025
Срок свидетельства - 09.07.2030
Номер записи - dc3eb9d2-accb-e1c8-ae08-f2012fcc91e6
ID в реестре СИ - 1426290
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VERDO EL0203, VERDO EL0121, VERDO EL0109,
Производитель
Изготовитель - Maynuo Electronic Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Room 102, 202, No.15, Fengji Ave, Yuhua District, Nanjing, Jiangsu, 210041
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1397 от 2025.07.09 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Нагрузки электронные программируемые (VERDO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Maynuo Electronic Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95844-25 09.07.2030 |
Нагрузки электронные программируемые, VERDO Maynuo Electronic Co., Ltd. (КИТАЙ Room 102, 202, No.15, Fengji Ave, Yuhua District, Nanjing, Jiangsu, 210041) |
ОТ МП |
1 год |
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нагрузки электронные программируемые (VERDO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Нагрузки электронные программируемые (VERDO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку нагрузки любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 4 «Работа с панелью» документа «Нагрузки электронные программируемые VERDO. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
«Нагрузки электронные программируемые VERDO. Стандарт предприятия».
Правообладатель
Maynuo Electronic Co., Ltd., Китай
Адрес: Room 102, 202, No.15, Fengji Ave, Yuhua District, Nanjing, Jiangsu, China, 210041
Изготовитель
Maynuo Electronic Co., Ltd., Китай
Адрес: Room 102, 202, No.15, Fengji Ave, Yuhua District, Nanjing, Jiangsu, China, 210041
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Правообладатель
Maynuo Electronic Co., Ltd., Китай
Адрес: Room 102, 202, No.15, Fengji Ave, Yuhua District, Nanjing, Jiangsu, China, 210041
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер.
Конструктивно нагрузки выполнены в металлическом корпусе белого цвета настольного исполнения. Допускается изготовление нагрузок с другим цветом корпуса.
Индикация режимов работы, воспроизведенных/измеренных значений силы
и напряжения постоянного тока, электрической мощности постоянного тока, а также постоянного тока и электрической мощности постоянного тока, расположением входных клемм и органов управления.
воспроизведенных значений сопротивления постоянному току осуществляется с помощью дисплея. Воспроизведение выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели нагрузок расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.
Нагрузки VERDO EL0103, VERDO EL0108, VERDO EL0113, VERDO EL0118, VERDO EL0201,
выпускаются в VERDO EL0104, VERDO EL0109, VERDO EL0114, VERDO EL0119,
модификациях
VERDO EL0105,
VERDO EL0110,
VERDO EL0115,
VERDO EL0120,
ERDO EL0101,
VERDO EL0106,
VERDO EL0111,
VERDO EL0116,
VERDO EL0121,
VERDO EL0102,
VERDO EL0107,
VERDO EL0112,
VERDO EL0117,
VERDO EL0122,
VERDO EL0202, VERDO EL0203, отличающихся формой и размерами
корпусов, максимальными значениями воспроизведений/измерений силы и напряжения
Серийный номер наносится на заднюю панель корпуса на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид нагрузок с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-4. Нанесение знака поверки на нагрузки не предусмотрено. Пломбирование мест настройки (регулировки) нагрузок не предусмотрено.
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид нагрузок модификаций VERDO EL0101, VERDO EL0102, VERDO EL0103, VERDO EL0104, VERDO EL0105, VERDO EL0201, VERDO EL0202, VERDO EL0203 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
1
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид нагрузок модификаций VERDO EL0106, VERDO EL0107, VERDO EL0108, VERDO EL0109 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака
Место нанесения знака Место нанесения
утверждения типа
серийного номера
Рисунок 4 - Общий вид нагрузок модификаций VERDO EL0115, VERDO EL0116, VERDO EL0117, VERDO EL0118, VERDO EL0119, VERDO EL0120, VERDO EL0121, VERDO EL0122 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым.
Метрологические характеристики нагрузок нормированы с учетом влияния встроенного ПО.
Внешнее ПО является метрологически незначимым.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО нагрузок приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V3.5 |
|
Цифровой идентификатор ПО |
- |
утверждения типа
Место нанесения серийного номера
Рисунок 3 - Общий вид нагрузок модификаций VERDO EL0110, VERDO EL0111, VERDO EL0112, VERDO EL0113, VERDO EL0114 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Нагрузка электронная программируемая |
VERDO |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики в режиме воспроизведений напряжения и силы постоянного тока, электрической мощности
постоянного тока
|
Модификация |
Диапазон воспроизведений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, мВ |
Диапазон воспроизведений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА |
Диапазон воспроизведений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности воспроизведений электрической мощности постоянного тока, мВт |
|
VERDOEL0101 |
от 0,1 до 150,0 |
±(0,0003 ив +30) |
от 0 до 30 |
±(0,0003 1в ± 15) |
от 20 до 150 |
±(0,001 Рв± 150) |
|
VERDOEL0102 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 30 |
±(0,0003 1в ± 15) |
от 30 до 300 |
±(0,001 Рв± 300) |
|
VERDOEL0103 |
от 0,1 до 500,0 |
±(0,0003 Ub+ 100) |
от 0 до 15 |
±(0,0003 1в + 7,5) |
от 30 до 300 |
±(0,001 Рв± 300) |
|
VERDOEL0104 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 60 |
±(0,0003 1в±30) |
от 30 до 300 |
±(0,001 Рв± 300) |
|
VERDOEL0105 |
от 0,1 до 500,0 |
±(0,0003 Ub+ 100) |
от 0 до 30 |
±(0,0003 1в ±15) |
от 30 до 300 |
±(0,001 Рв± 300) |
|
VERDOEL0106 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 120 |
±(0,001 1в± 60) |
от 60 до 600 |
±(0,001 Рв± 600) |
|
VERDOEL0107 |
от 0,1 до 500,0 |
±(0,0003 Ub +250) |
от 0 до 30 |
±(0,0003 1в ± 15) |
от 60 до 600 |
±(0,001 Рв± 600) |
|
VERDOEL0108 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 200 включ. |
±(0,001 1в± 120) |
от 120 до 1200 |
±(0,001 Рв± 1200) |
|
св. 200 до 240 включ. |
±(0,005 1в ± 120) | |||||
|
VERDOEL0109 |
от 0,1 до 500,0 |
±(0,0003 Ub +250) |
от 0 до 60 |
±(0,0003 1в±30) |
от 120 до 1200 |
±(0,001 Рв± 1200) |
|
VERDOELOHO |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 200 включ. |
±(0,001 1в± 120) |
от 180 до 1800 |
±(0,001 Рв± 1800) |
|
св. 200 до 240 включ. |
±(0,005 1в ± 120) | |||||
|
VERDOEL0111 |
от 0,1 до 500,0 |
±(0,0003 Ub +250) |
от 0 до 120 |
±(0,001 1в± 60) |
от 180 до 1800 |
±(0,001 Рв± 1800) |
|
VERDOEL0112 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 200 включ. |
±(0,001 1в± 120) |
от 240 до 2400 |
±(0,001 Рв +2400) |
|
св. 200 до 240 включ. |
±(0,005 1в ± 120) | |||||
|
VERDOEL0113 |
от 0,1 до 500,0 |
±(0,0003 Ub +250) |
от 0 до 120 |
±(0,001 1в± 60) |
от 240 до 2400 |
±(0,001 Рв± 2400) |
|
VERDOEL0114 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 200 включ. |
±(0,0015 1в ± 480) |
от 300 до 3000 |
±(0,001 Рв± 3000) |
|
св. 200 до 480 включ. |
±(0,005 • 1в + 480) |
Продолжение таблицы 2
|
VERDO EL0115 |
от 0,1 до 150,0 |
±(0,0003 UB +30) |
от 0 до 200 включ. |
±(0,001 1в± 120) |
от 360 до 3600 |
±(0,001- Рв±3600) |
|
св. 200 до 240 включ. |
±(0,005 1в ± 120) | |||||
|
VERDO EL0116 |
от 0,1 до 500,0 |
±(0,0003 UB +250) |
от 0 до 120 |
±(0,001 1в± 60) |
от 360 до 3600 |
±(0,001- Рв±3600) |
|
VERDOEL0117 |
от 0,1 до 150,0 |
±(0,0003 UB +30) |
от 0 до 200 включ. |
±(0,0015 1в ± 480) |
от 360 до 3600 |
±(0,001- Рв±3600) |
|
св. 200 до 480 включ. |
±(0,005 • 1в + 480) | |||||
|
VERDOEL0118 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 200 включ. |
±(0,001 1в± 120) |
от 600 до 6000 |
±(0,001- Рв±6000) |
|
св. 200 до 240 включ. |
±(0,005 1в ± 120) | |||||
|
VERDOEL0119 |
от 0,1 до 500,0 |
±(0,0003 Ub +250) |
от 0 до 120 |
±(0,001 1в ±60) |
от 600 до 6000 |
±(0,001- Рв±6000) |
|
VERDOEL0120 |
от 0,1 до 500,0 |
±(0,0003 Ub+ 100) |
от 0 до 200 включ. |
±(0,001 1в+ 120) |
от 600 до 6000 |
±(0,001- Рв±6000) |
|
св. 200 до 240 включ. |
±(0,005 1в ± 120) | |||||
|
VERDOEL0121 |
от 0,1 до 600,0 |
±(0,0003-Ub +75) |
от 0 до 120 |
±(0,001 1в ±96) |
от 600 до 6000 |
±(0,001- Рв±6000) |
|
VERDOEL0122 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 200 включ. |
±(0,0015 1в ± 480) |
от 600 до 6000 |
±(0,001- Рв±6000) |
|
св. 200 до 480 включ. |
±(0,005 • 1в + 480) | |||||
|
VERDOEL0201 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 30 |
±(0,0003 1в ± 15) |
от 20 до 200 |
±(0,001-Рв± 200) |
|
VERDO EL0202 |
от 0,1 до 150,0 |
±(0,0003 Ub +30) |
от 0 до 30 |
±(0,0003 1в ± 15) |
от 30 до 300 |
±(0,001 -Рв± 300) |
|
VERDO EL0203 |
от 0,1 до 500,0 |
±(0,0003 Ub+ 100) |
от 0 до 15 |
±(0,0003 1в + 7,5) |
от 30 до 300 |
±(0,001 -Рв± 300) |
Пр имечания:
UB - воспроизведенное значение напряжения постоянного тока, мВ;
1в - воспроизведенное значение силы постоянного тока, мА;
Рв - воспроизведенное значение электрической мощности постоянного тока, мВт.
Таблица 3 - Метрологические характеристики в режиме воспроизведений электрического сопротивления постоянному току
|
Диапазон воспроизведений электрического сопротивления постоянному току, Ом* |
Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току, Ом | |
|
от 100,000 до 999,99 |
Для модификаций: VERDO EL0103, VERDO EL0105, VERDO EL0107, VERDO EL0109, VERDO EL0111, VERDO EL0113, VERDO EL0116, VERDO EL0119, VERDO EL0120, VERDO EL0121, VERDO EL0203 |
Для модификаций: VERDO EL0101, VERDO EL0102, VERDO EL0104, VERDO EL0106, VERDO EL0108, VERDO EL0110, VERDO EL0112, VERDO EL0114, VERDO EL0115, VERDO EL0117, VERDO EL0118, VERDO EL0122, VERDO EL0201, VERDO EL0202 |
|
±(0,001 RB± 10) |
±(0,002 RB + 25) | |
|
Примечания: RB - значение электрического сопротивления, воспроизведенное нагрузкой, Ом. * - диапазон показаний: от 0,03 до 9999,99 Ом. | ||
Таблица 4 - Метрологические характеристики в режиме измерений напряжения и силы постоянного тока, электрической мощности постоянного тока
|
Модификация |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, мВт |
|
VERDO EL0101 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 30 |
±(0,0003 1Изм + 24) |
от 20 до 150 |
±(0,001 Ризм+ 150) |
|
VERDO EL0102 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 30 |
±(0,0003 1Изм + 24) |
от 30 до 300 |
±(0,001 Ризм + 300) |
|
VERDO EL0103 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 15 |
±(0,0003 1Изм + 12) |
от 30 до 300 |
±(0,001 Ризм + 300) |
|
VERDO EL0104 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 60 |
±(0,0003 1Изм + 48) |
от 30 до 300 |
±(0,001 Ризм + 300) |
|
VERDO EL0105 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 30 |
±(0,0003 1Изм + 24) |
от 30 до 300 |
±(0,001 Ризм + 300) |
|
VERDO EL0106 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 120 |
±(0,001 1Изм + 96) |
от 60 до 600 |
±(0,001 Ризм + 600) |
Продолжение таблицы 4
|
VERDO EL0107 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 30 |
±(0,0003 1Изм + 24) |
от 60 до 600 |
±(0,001 Ризм + 600) |
|
VERDO EL0108 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,001 1Изм + 120) |
от 120 до 1200 |
±(0,001 Ризм + 1200) |
|
св. 200 до 240 включ. |
±(0,005 1изм + 120) | |||||
|
VERDOEL0109 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 60 |
±(0,0003 1Изм + 48) |
от 120 до 1200 |
±(0,001 Ризм + 1200) |
|
VERDOELOHO |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,001 1Изм + 120) |
от 180 до 1800 |
±(0,001 Ризм + 1800) |
|
св. 200 до 240 включ. |
±(0,005 1изм + 120) | |||||
|
VERDOEL0111 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 120 |
±(0,001 1Изм + 96) |
от 180 до 1800 |
±(0,001 Ризм + 1800) |
|
VERDOEL0112 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,001 1Изм + 120) |
от 240 до 2400 |
±(0,001 Ризм+ 2400) |
|
св. 200 до 240 включ. |
±(0,005 1изм + 120) | |||||
|
VERDOEL0113 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 120 |
±(0,001 1Изм + 96) |
от 240 до 2400 |
±(0,001 Ризм+ 2400) |
|
VERDOEL0114 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,0015 1изм + 480) |
от 300 до 3000 |
±(0,001 Ризм+ 3000) |
|
св. 200 до 480 включ. |
±(0,005 1Изм + 480) | |||||
|
VERDOEL0115 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,001 1Изм + 120) |
от 360 до 3600 |
±(0,001 Ризм+ 3600) |
|
св. 200 до 240 включ. |
±(0,005 1изм + 120) | |||||
|
VERDOEL0116 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 120 |
±(0,001 1изм +96) |
от 360 до 3600 |
±(0,001 Ризм+ 3600) |
|
VERDOEL0117 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,0015 1изм±480) |
от 360 до 3600 |
±(0,001 Ризм+ 3600) |
|
св. 200 до 480 включ. |
±(0,005 1Изм + 480) | |||||
|
VERDOEL0118 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,001 1Изм + 120) |
от 600 до 6000 |
±(0,001 Ризм + 6000) |
|
св. 200 до 240 включ. |
±(0,005 1изм + 120) | |||||
|
VERDOEL0119 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 120 |
±(0,001 1Изм + 96) |
от 600 до 6000 |
±(0,001 Ризм + 6000) |
|
VERDOEL0120 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 200 включ. |
±(0,001 1Изм + 120) |
от 600 до 6000 |
±(0,001 Ризм + 6000) |
|
св. 200 до 240 включ. |
±(0,005 1изм + 120) | |||||
|
VERDOEL0121 |
от 0,1 до 600,0 |
±(0,00015-иИзм + 75) |
от 0 до 120 |
±(0,0005 1изм+ 192) |
от 600 до 6000 |
±(0,001 Ризм + 6000) |
|
VERDOEL0122 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 200 включ. |
±(0,0015 1изм + 480) |
от 600 до 6000 |
±(0,002 Ризм + 9000) |
|
св. 200 до 480 включ. |
±(0,005 1Изм + 480) | |||||
|
VERDOEL0201 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 30 |
±(0,0003 1Изм + 24) |
от 20 до 200 |
±(0,001 Ризм + 200) |
|
VERDO EL0202 |
от 0,1 до 150,0 |
±(0,00015-иИзм + 45) |
от 0 до 30 |
±(0,0003 1Изм + 24) |
от 30 до 300 |
±(0,001 Ризм + 300) |
|
VERDO EL0203 |
от 0,1 до 500,0 |
±(0,00015-иИзм + 250) |
от 0 до 15 |
±(0,0003 1изм + 12) |
от 30 до 300 |
±(0,001 Ризм + 300) |
Пр имечания:
ии3м - измеренное значение напряжения постоянного тока, мВ;
1изм - измеренное значение силы постоянного тока, мА;
Ризм - измеренное значение электрической мощности постоянного тока, мВт,
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: номинальное напряжение переменного тока, В |
220 |
|
номинальная частота переменного тока, Гц |
50 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более: - для модификаций VERDO EL0101, VERDO EL0102, VERDO EL0103, VERDO EL0104, VERDO EL0105, VERDO EL0201, VERDO EL0202, VERDO EL0203 |
214х108х365 |
|
- для модификаций VERDO EL0106, VERDO EL0107, VERDO EL0108, VERDO EL0109 |
428,0x103,5x453,5 |
|
- для модификаций VERDO EL0110, VERDO EL0111, VERDO EL0112, VERDO EL0113, VERDO EL0114 |
207,0x428,0x453,5 |
|
- для модификаций VERDO EL0115, VERDO EL0116, VERDO EL0117, VERDO EL0118, VERDO EL0119, VERDO EL0120 |
489,5x357,0x538,5 |
|
- для модификаций VERDO EL0121, VERDO EL0122 |
408,0x428,0x453,5 |
|
Масса, кг, не более - для модификаций VERDO EL0101, VERDO EL0102, VERDO EL0103, |
3,5 |
|
VERDO EL0104, VERDO EL0105 - для модификации VERDO EL0106, VERDO EL0107, VERDO EL0108, |
17,6 |
|
VERDO EL0109 - для модификаций VERDO EL0110, VERDO EL0111, VERDO EL0112, VERDO EL0113, VERDO EL0114 |
31,6 |
|
- для модификаций VERDO EL0115, VERDO EL0116, VERDO EL0117, VERDO EL0118, VERDO EL0119, VERDO EL0120, VERDO EL0121, VERDO EL0122 |
70 |
|
- для модификаций VERDO EL0201, VERDO EL0202, VERDO EL0203 |
2,8 |
|
Условия эксплуатации: температура окружающей среды, °С |
от 0 до +40 |
|
относительная влажность при температуре +25 °С, % |
до 90 |
|
атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
15000 |
