Номер по Госреестру СИ: 95850-25
95850-25 Измерители-регуляторы температуры цифровые
(BARTEC)
Назначение средства измерений:
Измерители-регуляторы температуры цифровые BARTEC (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы, а также для контроля и регулирования температуры, и управления системами электрообогрева.

Внешний вид.
Измерители-регуляторы температуры цифровые
Рисунок № 1

Внешний вид.
Измерители-регуляторы температуры цифровые
Рисунок № 2

Внешний вид.
Измерители-регуляторы температуры цифровые
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память измерителей на заводе-изготовителе во время производственного цикла. Конструкция приборов исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия BARTEC Explosion Proof Appliances (Shanghai) Co., Ltd.
ПравообладательBARTEC Explosion Proof Appliances (Shanghai) Co., Ltd, Китай
Адрес: New Building 7, No. 188, Xinjun Ring Rd, Shanghai Caohejing Pujiang Hi-Tech Park (Pu Dong Area), Minhang District, 201114 Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип работы измерителей основан на измерении и аналого-цифровом преобразовании входного сигнала, поступающего от ТС, с последующим отображением результатов измерений в температурном эквиваленте на встроенном дисплее и (или) передачей цифрового выходного сигнала посредством протокола обмена MODBUS RTU. На основании измеренных значений температуры измеритель формирует сигналы управления внешними исполнительными устройствами.
Измерители конструктивно выполнены в пластиковом герметичном прямоугольном корпусе, к которому может быть подсоединен штатный ТС, поставляемый в комплекте с регулятором, или аналогичный ТС утвержденного типа. На лицевой панели измерителя расположен 4-разрядный 8-сегментный цифровой индикатор, светодиодный индикатор, сигнализирующий о запуске нагрева обогревательного кабеля, сигнализатор неисправности и кнопки управления. Измерители могут быть оснащены линией связи на базе интерфейса RS-485 с протоколом обмена MODBUS RTU.

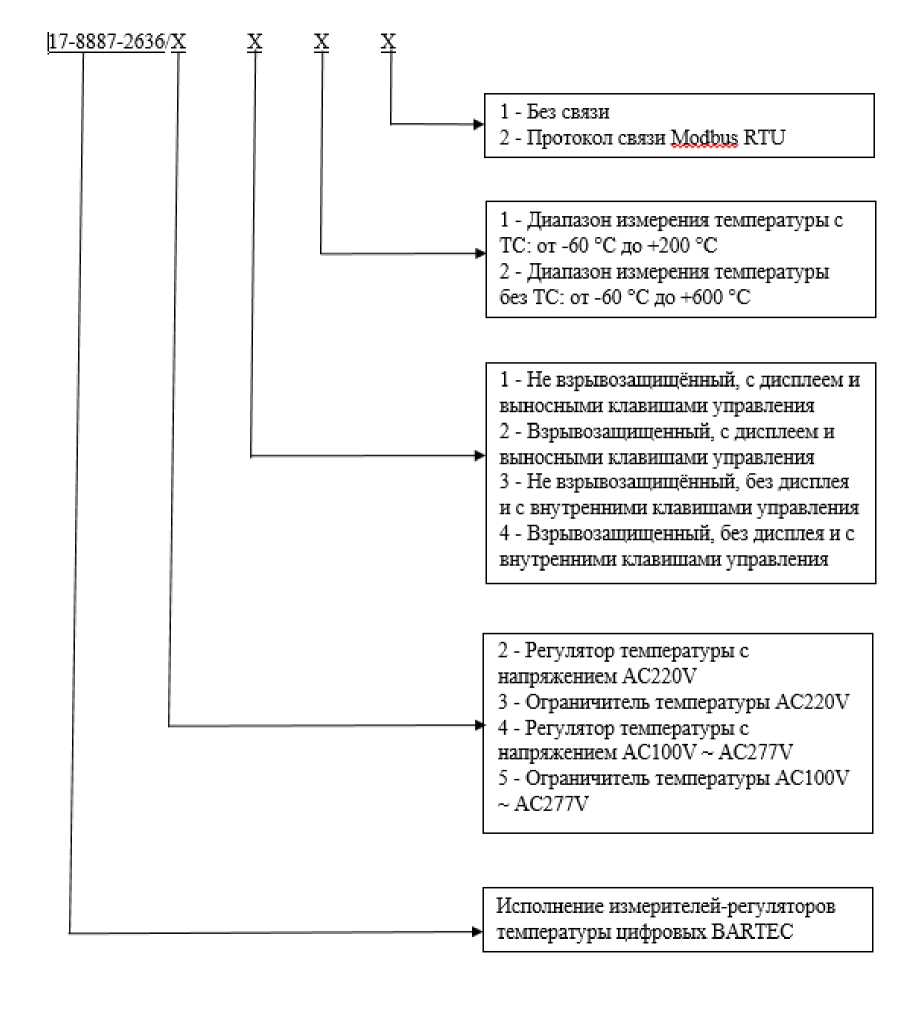

Измерители-регуляторы температуры цифровые BARTEC изготавливаются в исполнении 17-8887-2636/ХХХХ. Структурная схема представлена на рисунке 1.
На нижней боковой панели прибора располагается вводы/выводы для подключения ТС, кабелей питания, нагрузки, сигнального кабеля.
Внутри корпуса приборов размещены печатные платы с элементами электрической схемы, а также клеммы для подключения. Доступ к клеммам подключения осуществляется путем снятия крышки лицевой панели.

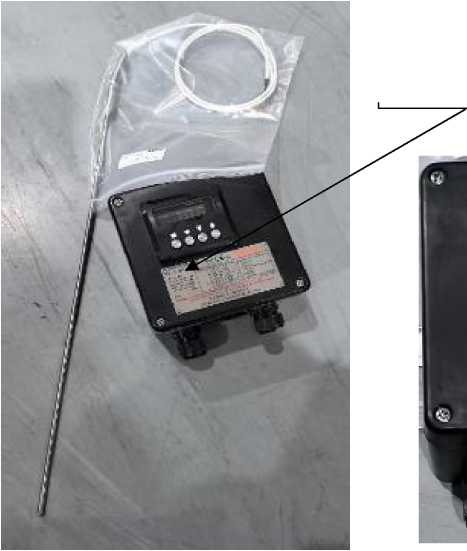

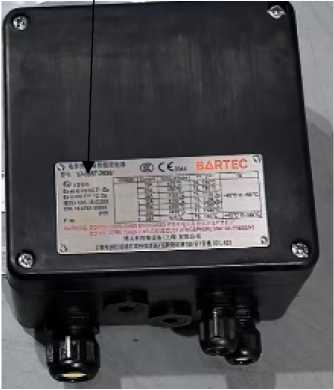

Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 2.
Рисунок 1 - Структурная схема
Пломбирование измерителей не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, прикрепленной на лицевую панель прибора. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Место нанесения заводского номера
Рисунок 2 - Внешний вид измерителей с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +600 |
|
Диапазон измерений температуры при использовании в комплекте с прибором штатного ТС, °С |
от -60 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±3,0 |
|
Условное обозначение НСХ штатного ТС |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный ток, А |
32/25/18 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
160x160x102 |
|
Масса, кг, не более |
3.3 |
|
Маркировка взрывозащиты |
1Ex eb ib mb IIC Tx Gb X Ex tb IIIC Tx Db X |
|
Условия эксплуатации:
|
от -40 до +55 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, лет |
6 |
