Назначение средства измерений:
Блоки управления газотурбинными двигателями Т32 (далее по тексту - БУ ГТД) предназначены для измерений и измерительных преобразований стандартных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, силы переменного тока, сопротивлений; выходных сигналов термопар и термопреобразователей сопротивления; приема и обработки дискретных сигналов; формирования управляющих аналоговых и дискретных сигналов на основе результатов измерений параметров технологических процессов, используемых при управлении технологическими процессами.
БУ ГТД создан на базе программно-технического комплекса (далее по тексту - ПТК) ПТК «Текон».
БУ ГТД обеспечивает:
-обработку и преобразование информации, получаемой от датчиков ГТД;
-реализацию алгоритмов управления;
-хранение информации;
-управление исполнительными механизмами ГТД;
-выполнение задач топливного регулирования двигателя.

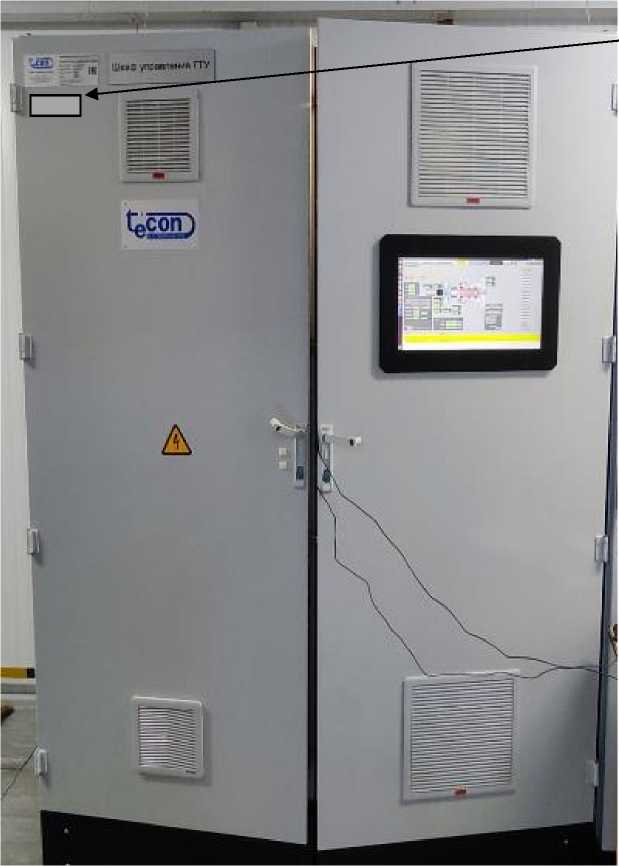

Внешний вид.
Блоки управления газотурбинными двигателями
Рисунок № 1

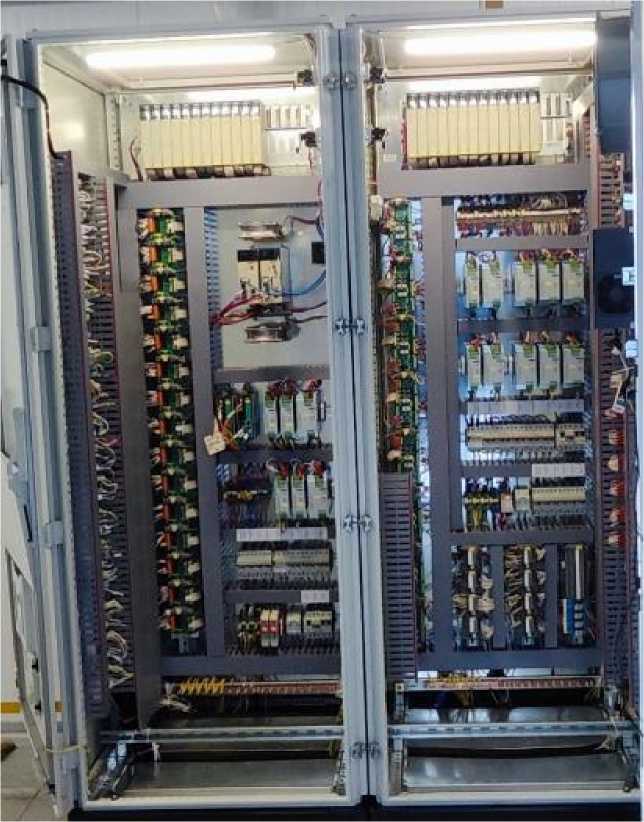

Внешний вид.
