Номер по Госреестру СИ: 95852-25
95852-25 Преобразователи линейных перемещений тросовые
(HX-P510)
Назначение средства измерений:
Преобразователи линейных перемещений тросовые HX-P510 (далее - преобразователи) предназначены для измерения линейных перемещений.

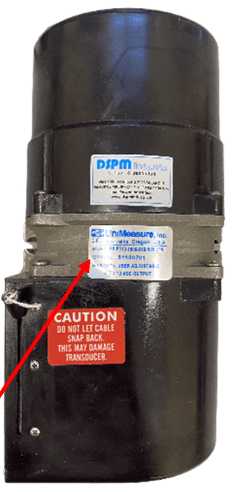

Внешний вид.
Преобразователи линейных перемещений тросовые
Рисунок № 1
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства -
Номер записи - cad0cd0f-5445-5e1f-941f-1f9f38246ed6
ID в реестре СИ - 1426285
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Unimeasure Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 4175 SW Research Way Corvallis, OR, 97333-1067
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Преобразователи линейных перемещений тросовые (HX-P510)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Бесплатный
Кто поверяет Преобразователи линейных перемещений тросовые (HX-P510)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи линейных перемещений тросовые (HX-P510)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Преобразователи линейных перемещений тросовые HX-P510. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Unimeasure Inc., США.
ПравообладательUnimeasure Inc., США
Адрес: 4175 SW Research Way Corvallis, OR, 97333-1067 U.S.A
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия преобразователей основан на непосредственном измерении линейного перемещения измерительного троса, прикрепленного к объекту измерения, путем преобразования этого линейного перемещения в изменение электрического выходного сигнала.
Преобразователи состоят из измерительного троса из нержавеющей стали, который наматывается на тросовый барабан с помощью пружинного мотора. Пружинный мотор аксиально связан с многооборотным потенциометром или с энкодером.
Электрический сигнал поступает в устройство съема информации для дальнейшей ее обработки с помощью аналогового интерфейса. Электрическое соединение между преобразователем, источником питания и устройством съема информации выполняется с помощью кабеля.
Преобразователи изготавливаются с аналоговым выходным сигналом по напряжению, пропорциональным измеренному перемещению.
Преобразователи выпускаются в следующих модификациях: HX-P510-350-S10-N0S-27N и HX-P510-1600-S10-N0S-27N, отличающихся диапазоном измерений линейных перемещений. К данному описанию типа относятся преобразователи HX-P510-350-S10-N0S-27N, зав. № 51100697, HX-P510-350-S10-N0S-27N, зав.№ 51100698, HX-P510-350-S10-N0S-27N, зав.№ 51100699, HX-P510-350-S10-N0S-27N, зав.№ 51100700, HX-P510-1600-S10-N0S-27N, зав. № 51100701, HX-P510-1600-S10-N0S-27N, зав. № 51100702, HX-P510-1600-S10-N0S-27N, зав. № 51100703, HX-P510-1600-S10-N0S-27N, зав. № 51100704.
Заводской номер преобразователя, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на расположенную корпусе маркировочную наклейку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
,22 Uni / tfsurejnc
C£ Cor; . ^OrAfioeJJJ*. ;j::9SlrlOWMfrMW,a,,,W34
AO. 51100G97
9 CAUTION
DO NOT LET CABLE SNAP BACK
THIS MAY DAMAGE TRANSDUCER.
Место нанесения
заводского номера
б)
Рисунок 1 - Общий вид преобразователей линейных перемещений тросовых HX-P510 модификаций: а) HX-P510-350-S10-N0S-27N; б) HX-P510-1600-S10-N0S-27N
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
HX-P510- | |
|
350-S10- N0S-27N |
1600-S10- N0S-27N | |
|
Диапазон измерений линейных перемещений, м |
от 0 до 8,8 |
от 0 до 40,6 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % |
±0,15 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
HX-P510- | |
|
350-S10- N0S-27N |
1600-S10- N0S-27N | |
|
Диапазон выходного сигнала, В |
от 0 до 10 | |
|
Коэффициент преобразования *, мм/В |
rz ^изм. | |
|
^в.п.и |
. ^н.п.и. | |
|
Габаритные размеры (Диаметр х Длина), мм, не более |
97x196 |
142x280 |
|
Масса, кг, не более |
3,1 |
6,4 |
|
Напряжение питания от источника постоянного тока, В |
от 4,9 до 30 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 | |
|
* Фактическое значение приведено в паспорте средства измерений Du3M. - диапазон измерений преобразователя Ue.n.u. - верхний предел диапазона выходного сигнала Un.n.u. - нижний предел диапазона выходного сигнала | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
