Номер по Госреестру СИ: 95854-25
95854-25 Установка поверочная счетчиков газ
(ТАУ-ТЕСТ)
Назначение средства измерений:
Установка поверочная счетчиков газа ТАУ-ТЕСТ (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.
Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа.
Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Установка также позволяет измерять перепад давления на испытуемых (поверяемых) образцах, давление, влажность и температуру в ходе проведения градуировки, калибровки и испытаний.
Внешний вид.
Установка поверочная счетчиков газ
Рисунок № 1
Внешний вид.
Установка поверочная счетчиков газ
Рисунок № 2
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства -
Номер записи - b0e0586f-8d41-19ba-fdd4-ba40be6628a8
ID в реестре СИ - 1426283
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ТАУГАЗ»
Страна - РОССИЯ
Населенный пункт - 07222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Установка поверочная счетчиков газ (ТАУ-ТЕСТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ТАУГАЗ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95854-25 |
Установка поверочная счетчиков газ, ТАУ-ТЕСТ Общество с ограниченной ответственностью «ТАУГАЗ» (РОССИЯ 07222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4) |
ОТ МП |
2 года |
|
97765-26 |
Установка поверочная счетчиков газа, ТАУ-ТЕСТ Общество с ограниченной ответственностью «ТАУГАЗ» (РОССИЯ 07222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Установка поверочная счетчиков газ (ТАУ-ТЕСТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установка поверочная счетчиков газ (ТАУ-ТЕСТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО установки встроенное.
ПО установки предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установки нормированы с учетом влияния ПО. Идентификационные данные ПО представлены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТАУ-ТЕСТ |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.ХХ* |
|
Цифровой идентификатор ПО (контрольная сумма) |
79f7b3e38ce19179a227d5d6b5d6310b |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
* Вторая и третья цифры номера версии ПО установки относится к обозначению метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на измерительной линии установки, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации установки типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 2, 3 документа «Установка поверочная ТАУ-ТЕСТ. Руководство по эксплуатации. УРГП.ТО.700.000.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до V105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600
Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831)235-70-10
E-mail: info@arzge.ru
Изготовитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831)235-70-10
E-mail: info@arzge.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон (факс): (843) 272-70-62, (843) 272-00-32
Е-mail: office@vniir.org
Web-cайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831)235-70-10
E-mail: info@arzge.ru
Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного испытуемым (поверяемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.
Установка состоит из блока измерения объема и расхода воздуха, блока обработки данных, блока задания расхода воздуха.
Блок измерения объема и расхода воздуха состоит из набора сопел критических, первичных преобразователей давления, разности (перепада) давлений, температуры, влажности, устройств съема сигналов с испытуемых (поверяемых) средств измерений, соединительных трубопроводов и монтажных рам измерительных линий.
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Блок задания расхода воздуха состоит из вакуумного насоса и запорной арматуры.
Блок задания расхода воздуха создает разряжение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через испытуемое (поверяемое) средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени, а также измеренных значений давления, разности (перепада) давлений, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений испытуемого (поверяемого) средства измерения или к стандартным условиям.
Лист № 2 Всего листов 5
Для измерения влажности измеряемой среды в установке применяется измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).
Измерение объёма газа с испытуемых (поверяемых) счётчиков газа может осуществляться визуально со счетного механизма или при помощи устройств съема сигналов.
Общий вид установки, измерительной линии установки и информационной таблички с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1, 2 и 3. Расположение и количество измерительных линий не влияет на работу установки.

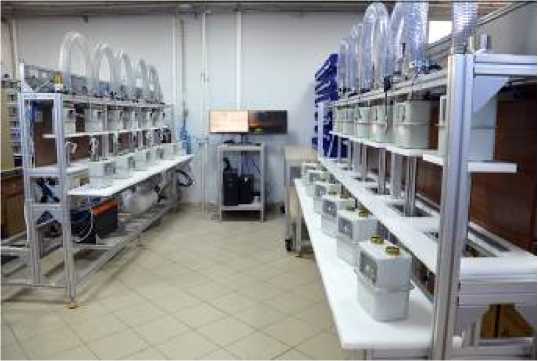

Рисунок 1 - Общий вид установки

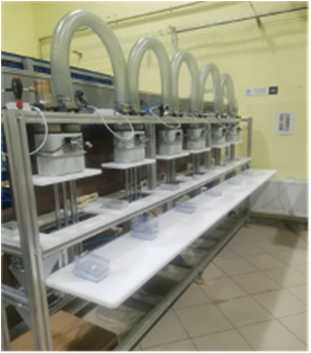

Рисунок 2 - Общий вид измерительной линии установки
Установка поверочная <£&• счетчиков газа "ТАУ-ТЕСТ" г
ГИГИЗзав. Ns 240801
Диапазон расходов: 0,016-40^0 м*/ч Дата изготовления: 08.2024Рисунок 3 - Внешний вид информационной таблички установки
Пломбировка установки не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Шестизначный цифровой заводской номер нанесен методом лазерной гравировки на маркировочную табличку, которая крепится на измерительную линию установки.
Лист № 3 Всего листов 5
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (воспроизведения) объёмного расхода газа*, м3/ч |
от 0,016 до 40 |
|
Диапазон измерений каналов разности (перепада) давлений, кПа |
от 0 до 10 |
|
Диапазон измерений каналов температуры, °С |
от 0 до 50 |
|
Диапазон измерений канала абсолютного давления, кПа |
от 70 до 110 |
|
Диапазон измерений времени, с |
от 1 до 28800 |
|
Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, % |
±0,3 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения разности (перепада) давлений, % |
±0,25 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,1 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения абсолютного давления, % |
±0,1 |
|
Пределы допускаемой относительной погрешности измерений времени, % |
±0,05 |
|
*Диапазон расходов установки определяется набором критических сопел | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда (поверочная среда) |
атмосферный воздух |
|
Диапазон измерений каналов вакуумметрического давления, кПа |
от -100 до 0 |
|
Температура измеряемой среды, оС Относительная влажность измеряемой среды, % Абсолютное давление измеряемой среды, кПа |
от +10 до +30 от 30 до 80 от 84 до 106,7 |
|
Напряжение питания, В |
(230±10 %) (400±10 %) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерительной линии (ДлинахШиринахВысота), мм, не более |
3200x1200x2200 |
|
Условия эксплуатации:
|
от +10 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
20000 |
