Номер по Госреестру СИ: 95855-25
95855-25 Полуприцеп-цистерна
(LINDER & FISCHER)
Назначение средства измерений:
Полуприцеп-цистерна LINDER & FISCHER (далее - ПЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей, за исключением пищевых (далее - жидкости).

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта ПЦ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Методика измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
ПравообладательФирма «Lindner & Fischer Fahrzeugbau GmbH», Германия
Юридический адрес: Riedheimer Str. 34, 89129 Langenau, Германия
Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78E-mail: gnmc@nefteavtomatika.ru
Принцип действия ПЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
Конструктивно ПЦ выполнена в виде горизонтального резервуара, имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри ПЦ установлены волнорезы. Технологическое оборудование предназначено для выполнения операций налива-слива жидкости и включает в себя:
-
- горловину с указателем уровня, люком и дыхательным клапаном;
-
- сливной патрубок, оборудованный задвижкой.
На боковых сторонах и сзади ПЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости ПЦ с зав. № W09655334Т0L13512 указывается на табличке, установленной на раме ПЦ. Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится ударным способом на маркировочную табличку ПЦ и в паспорте типографическим способом.

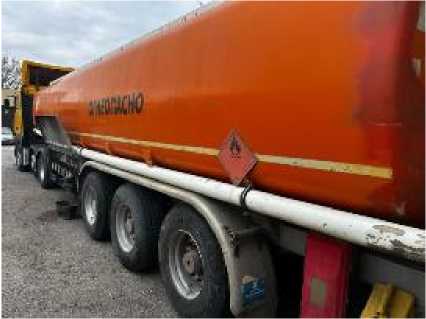

Общий вид ПЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ПЦ

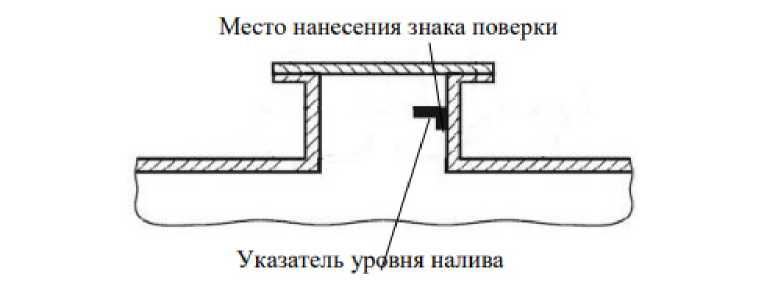

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Т а б л и ц а 3 -
|
Наименование и условные обозначения |
Обозначение |
Количество, шт./экз. |
|
Полуприцеп-цистерна |
LINDER & FISCHER |
1 |
|
Паспорт |
- |
1 |
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
41,1 |
|
Разность между номинальной и действительной вместимостью |
±1,5 |
|
ПЦ, %, не более |
±1,5 |
|
Пределы допускаемой относительной погрешности ПЦ, % |
±0,40 |
|
Т а б л и ц а 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Количество секций, шт |
6 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +45 |
