Сведения о средстве измерений: 95857-25 Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета

Номер по Госреестру СИ: 95857-25
95857-25 Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.

сертификация программного обеспечения

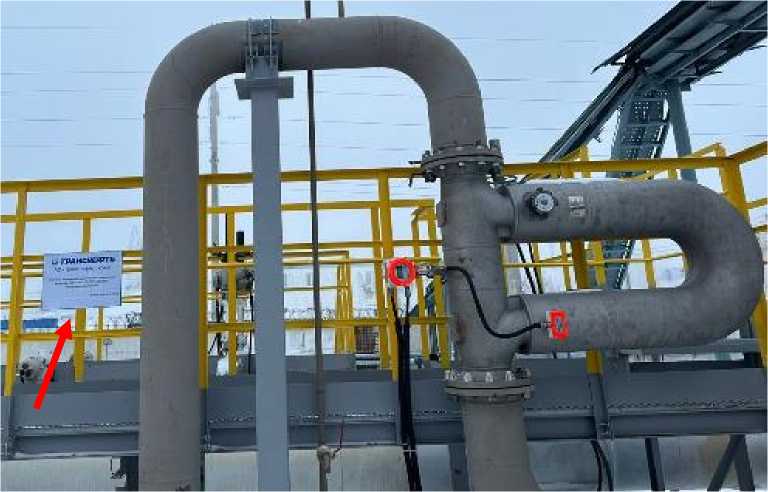

Внешний вид. Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета
Рисунок № 1

Общие сведения

Дата публикации - 14.07.2025
Срок свидетельства -
Номер записи - d9334dc6-30d0-88d4-a880-6d861472d15f
ID в реестре СИ - 1426280
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество «Транснефть -Урал»
Страна - РОССИЯ
Населенный пункт - 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_9 Специализация организации (типы поверяемых СИ). Быстро! За год.

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Транснефть -Урал»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95857-25

 Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета,
Акционерное общество «Транснефть -Урал» (РОССИЯ 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10) 		ОТ
МП 		1 год
Отчет - CR_5 Поверки

Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)

Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.

Что внутри отчета

  • Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
  • Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
  • Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
  • Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
  • Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).

Содержание отчета

Общие сведения

  • Количество типов средств измерений, закрепленных за ООО «Константа».
  • Динамика работы компании на рынке поверок по годам.

Данные по поверкам

  • Разбивка по годам: 2021–2025.
  • Первичные и периодические поверки.
  • Распределение по юридическим и физическим лицам.
  • Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).

Группы средств измерений

Сводные таблицы по ключевым видам СИ:

  • Твердомеры, микротвердомеры.
  • Приборы для измерения блеска.
  • Толщиномеры покрытий.
  • Другие группы по классификатору ФГИС «Аршин».

Статистика

  • Количество выполненных поверок и извещений.
  • Число владельцев СИ по каждому типу.

Доли организаций в динамике

  • Позиции ООО «Константа» относительно конкурентов.
  • Доля рынка по годам, тренды изменений.

Визуализация

  • Графики динамики поверок по годам и типам СИ.
  • Таблицы для отслеживания тенденций развития компании.

Ключевые цифры (пример по выбранным группам СИ, 2025)

Показатель Значение Комментарий
Всего поверок 11 645 по выбранным группам СИ
Первичных поверок 1 681 доля «Константы»: 0%
Периодических поверок 9 964 доля «Константы»: 1,91%
Доля «Константы» (общая) 1,63% 190 из 11 645 поверок
Примеры объектов учета (2025)
  • Твердомеры шариковые, № 1239-59 — 145 поверок.
  • Твердомеры (ТК-2), № 1245-59 — 215 поверок.
  • Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.

Кому полезен отчет

  • Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
  • Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
  • Экспертам-метрологам — структура рынка поверок и тренды.
  • Заказчикам/инвесторам — подтвержденная активность на рынке измерений.

Форматы и наполнение

  • PDF-отчет с графиками, таблицами и комментариями.
  • Excel-приложение с детальными выгрузками для самостоятельного анализа.
  • Методологическая записка с описанием источников и логики обработки данных.

Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
(RA.RU.311406)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора. Дополнительно для СИКН РСУ в ИВК реализован программный модуль определения метрологических характеристик СРМ.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания:

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32

    Таблица 3 - Идентификационные данные модуля определения метрологических характеристик СРМ

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MSIKN425.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    503BF18F

    Примечания:

    • 1. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 2. Алгоритм вычисления цифрового идентификатора - CRC32.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 425 ЛПДС «Салават» Туймазинского НУ АО «Транснефть-Урал», свидетельство об аттестации методики измерений № 453-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039017
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон (факс): (495) 950-87-00, (495) 950-85-97

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти.

    СИКН, заводской № 425/1, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока фильтров из состава системы измерений количества и показателей качества нефти № 425 ПСП «Салават» (далее по тексту - СИКН ОСУ), узла резервной схемы учета, состоящего из одной рабочей измерительной линии, блока измерений показателей качества нефти (далее по тексту - БИК) из состава СИКН ОСУ, системы сбора и обработки информации узла подключения поверочной установки из состава СИКН ОСУ.

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счётчики-расходомеры кориолисовые КТМ РуМАСС (далее - СРМ)

    83825-21

    Датчики температуры 644, 3144Р

    39539-08

    Преобразователи давления измерительные 3051

    14061-10

    Преобразователи плотности жидкости измерительные 7835

    15644-06

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Влагомеры нефти поточные УДВН-1пм

    14557-10

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    - автоматическое измерение массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти;

    - автоматическое вычисление массы нетто нефти как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в испытательной лаборатории (ИЛ), массовой доли воды, определенной в ИЛ или определённой по результатам измерений объемной доли воды влагомером нефти поточным;

    - автоматическое измерение объемной доли воды в БИК;

    - измерение давления и температуры нефти автоматическое и с помощью показывающих СИ давления и температуры нефти соответственно;

    - защиту информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета (), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН


    Таблица 7 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти №  425 ПСП «Салават».

    Резервная схема учета

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 4 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, т/ч

    от 115 до 650

    Пределы   допускаемой   относительной   погрешности

    измерений массы брутто нефти, %

    ±0,25

    Пределы   допускаемой   относительной   погрешности

    измерений массы нетто нефти, %

    ±0,35

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

    Таблица 5 -Технические характеристики

    Наименование характеристики

    Значение

    Диапазон избыточного давления нефти, МПа

    от 0,23 до 1,6

    Режим работы СИКН

    непрерывный

    Измеряемая среда

    нефть по ГОСТ Р 51858-2002, ТР ЕАЭС 045/2017

    Физико-химические свойства измеряемой среды:

    • - температура, °С

    • - плотность нефти при температуре 15 °С, кг/м3

    • - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от 0 до +30 от 853,7 до 898,4

    от 14,6 до 70,0 0,5

    100

    0,05

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380 ±38, трехфазное

    220 ±22, однофазное 50±1

    Условия эксплуатации:

    а) температура окружающей среды, °С

    б) температура воздуха в помещениях, где установлено ИВК, °С

    в) относительная влажность в помещениях, где установлено ИВК, %

    г) атмосферное давление, кПа

    от -36,9 до +33,6 от +10 до +35

    от 30 до 80 от 84 до 106,7

    Таблица 6 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    20


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
