Номер по Госреестру СИ: 95862-25
95862-25 Источники питания постоянного тока
(АКИП-1404)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1404 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 42a1dd48-ca31-a87b-58a4-313dee4c6dda
ID в реестре СИ - 1426275
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hunan Next Generation In-strumental T&C Tech. Co.,Ltd.
Страна - КИТАЙ
Населенный пункт - No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1404)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation In-strumental T&C Tech. Co.,Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95862-25 10.07.2030 |
Источники питания постоянного тока, АКИП-1404 Hunan Next Generation In-strumental T&C Tech. Co.,Ltd. (КИТАЙ No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
Кто поверяет Источники питания постоянного тока (АКИП-1404)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники питания постоянного тока (АКИП-1404)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии
с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1404».
ПравообладательHunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай
Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
По принципу действия источники относятся к программируемым импульсным источникам питания. Режимы и функции источника позволяют регулировать и управлять стабилизированным напряжением и силой постоянного тока выходного канала локально и через интерфейсы внешнего управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники снабжены защитой от перегрузки по напряжению, по току и от перегрева.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На передней панели источников расположены дисплей вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатель. На задней панели расположены выходные разъемы, разъем для подключения напряжения питания, цифровые (RS-232, LAN) и аналоговый интерфейсы дистанционного управления, вентилятор принудительной системы охлаждения.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются между собой значениями номиналов выходных напряжения и тока.
Таблица 1 - Модификации источников
|
Модификация |
Выходное напряжение ивых, В |
Выходной ток 1вых, мА |
Дискретность выходных значений |
Выходная мощность Рмакс, Вт1) | |
|
напряжение, В |
ток, мкА | ||||
|
АКИП-1404/1 |
±2500 |
10 |
0,1 |
0,1 |
25 |
|
АКИП-1404/2 |
±5000 |
5 |
0,1 |
0,1 |
25 |
|
АКИП-1404/2 |
±10000 |
2 |
1 |
0,1 |
20 |
|
Примечание: 1) ивых, В/ 1вых, А/Рмакс, Вт - выходные значения напряжения, тока и максимальная мощности источников. | |||||
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

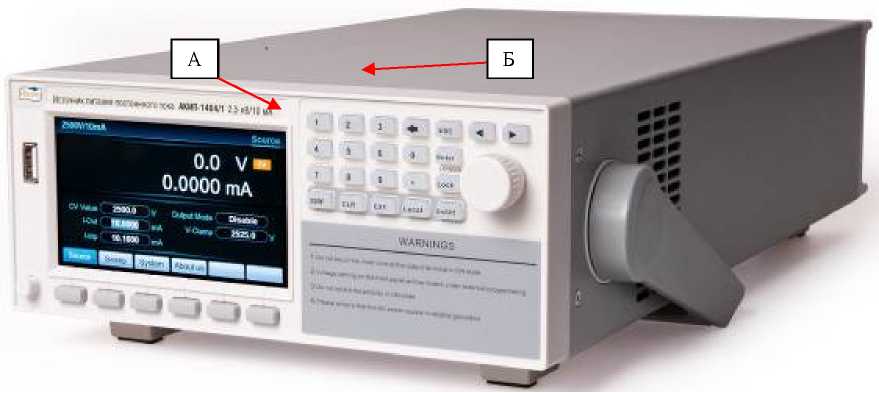

Рисунок 1. Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

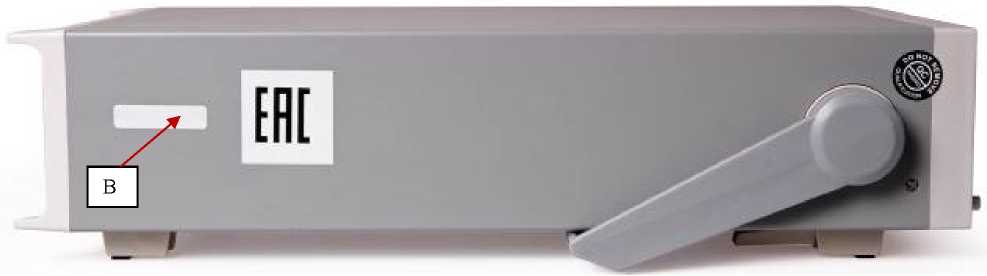

Рисунок 2. Вид боковой панели источников с местом нанесения серийного номера (В)
COM
WARNING
Рисунок 3. Вид задней панели источников с местом пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения
напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В |
|
АКИП-1404/1 |
±(0,000Ти+0,0005-ипр) |
|
АКИП-1404/2 | |
|
АКИП-1404/3 | |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В ипр - предельное значение шкалы при установленном/измеренном напряжении постоянного тока на источнике, В | |
Таблица 3а - Пределы допускаемой дополнительной абсолютной погрешности установки и измерения напряжения постоянного тока источников при температуре от 0 °С до 18 °С и свыше 28 °С до 40 °С
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности установки/измерения напряжения, В |
|
АКИП-1404/1 |
±0,00005/°С |
|
АКИП-1404/2 | |
|
АКИП-1404/3 |
Таблица 4 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В |
|
АКИП-1404/1 |
±(0,0001-Ц) |
|
АКИП-1404/2 | |
|
АКИП-1404/3 | |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 5 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А |
|
АКИП-1404/1 |
±(0,0002-!+0,0005-1пр) |
|
АКИП-1404/2 | |
|
АКИП-1404/3 | |
|
Примечания: I - значение силы постоянного тока, установленное/измеренное на источнике, А 1пр - предельное значение шкалы при установленном/измеренном значение силы постоянного тока на источнике, В | |
Таблица 5а - Пределы допускаемой дополнительной абсолютной погрешности установки и измерения силы тока источников при температуре от 0 °С до 18 °С и свыше 28 °С до 40 °С
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности установки/измерения силы тока, А |
|
АКИП-1404/1 |
±0,00005/°С |
|
АКИП-1404/2 | |
|
АКИП-1404/3 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 7 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 209 до 231 |
|
Частота напряжения питания, Г ц |
от 47,5 до 52,5 |
|
Масса, кг, не более |
7,3 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
214х88х413 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
