Номер по Госреестру СИ: 95863-25
95863-25 Расходомеры-счетчики массовые
(DFJD)
Назначение средства измерений:
Расходомеры-счётчики массовые DFJD (далее - расходомеры) предназначены для измерений массового расхода и массы, объемного расхода и объема, плотности, температуры жидкостей и газов.
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики массовые

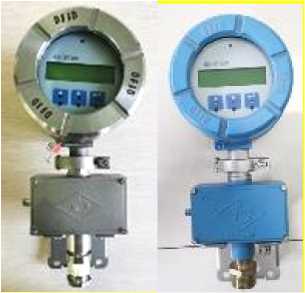

Рисунок № 4
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 5
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 2b934c84-2507-eebf-91c1-fab2be221654
ID в реестре СИ - 1426274
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. P80D105L1GJ0M6B, мод. P80D105L1GI0M6B, мод. P80D105L1FJ0M6B, мод. P80D105L1FI0M6B, мод. P50D105L1GG0M6B, мод. P50D105L1FI0M6B, мод. P25D105L1FF0M6B, мод. P150D105L1FL0M6B, мод. P10D105L1FB0M6B, мод. P100D105L1GJ0M6B, мод. P100D105L1FJ0M6B,
Производитель
Изготовитель - Xi'an Dongfeng Machinery & Electronic Co., Ltd.
Страна - КИТАЙ
Населенный пункт - No. 6 West of Qinling, 4th. Road, Caotang Town, Hi-tech Development, Xi’an Shaanxi Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 61
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Расходомеры-счетчики массовые (DFJD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Xi'an Dongfeng Machinery & Electronic Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95863-25 10.07.2030 |
Расходомеры-счетчики массовые, DFJD Xi'an Dongfeng Machinery & Electronic Co., Ltd. (КИТАЙ No. 6 West of Qinling, 4th. Road, Caotang Town, Hi-tech Development, Xi’an Shaanxi Province) |
ОТ МП |
1 год |
Кто поверяет Расходомеры-счетчики массовые (DFJD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 93 | 62 | 31 | 0 | 93 | 62 | 31 |
Стоимость поверки Расходомеры-счетчики массовые (DFJD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DPT100 / DPT200 |
|
Номер версии (идентификационный номер) ПО, не менее |
V1.XXD |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на шильдик и/или на наклейку методом лазерной гравировки в соответствии с рисунком 2 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 2 и 5 руководства по эксплуатации «Расходомеры-счётчики массовые DFJD».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Стандарт предприятия Xi'an Dongfeng Machinery & Electronic Co., Ltd., Китай.
Правообладатель
Xi'an Dongfeng Machinery & Electronic Co., Ltd., Китай
Адрес: Китай, Room 11410, A Block, ONE Vogue Town Gaoke Shangdu, No.41 Zhangba 5th
Road, Hi-tech Development Zone, Xi' an City, Shaanxi Province
Телефон: 0086 (29) 88485081/82/83
E-mail: dfjdscb@ 1 63 .com
Изготовитель
Xi'an Dongfeng Machinery & Electronic Co., Ltd., Китай
Адрес: Китай, Room 11410, A Block, ONE Vogue Town Gaoke Shangdu, No.41 Zhangba 5th Road, Hi-tech Development Zone, Xi' an City, Shaanxi Province,
Адрес места осуществления деятельности: Китай, No. 6 West of Qinling, 4th. Road,
Caotang Town, Hi-tech Development, Xi'an Shaanxi Province
Телефон: 0086 (29) 88485081/82/83
E-mail: dfjdscb@ 1 63 .com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия расходомеров основан на использовании силы Кориолиса, возникающей при колебаниях измерительных трубок при прохождении по ним измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а значение резонансной частоты собственных колебаний трубок с жидкостью пропорционально плотности. Объём и объемный расход определяются по измеренным значениям массы, массового расхода и плотности измеряемой среды. Измерение температуры осуществляется при помощи встроенного термометра сопротивления.
Расходомеры состоят из датчика массового расхода (далее - датчик) с встроенным термометром сопротивления и преобразователя сигнала (далее - преобразователь). Сигналы с датчика и термометра сопротивления поступают на преобразователь, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (Modbus) и HART. Также преобразователь имеет жидкокристаллический дисплей и элементы управления в виде кнопок. Преобразователь может жестко крепится на датчике (встроенное исполнение), или может быть соединен с датчиком с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в двух исполнениях, которые отличаются друг от друга внешним видом и формой измерительных трубок датчика: исполнение Z и исполнение P. Исполнение Z комплектуется преобразователем DPT200, а исполнение Р комплектуется преобразователем DPT100.
Общий вид расходомеров представлен на рисунке 1.
Общий вид преобразователя представлен на рисунке 2.
Пломбирование расходомеров заводской пломбой от непреднамеренного вмешательства показано на рисунке 3.
Заводской номер расходомеров наносятся на маркировочную табличку и/или наклейку в буквенно-цифровом формате методом лазерной гравировки. Внешний вид маркировочных табличек представлен на рисунке 4.
а) исполнение Z
Место нанесения маркировочной таблички
(Ду 40 - 300)
б) исполнение P

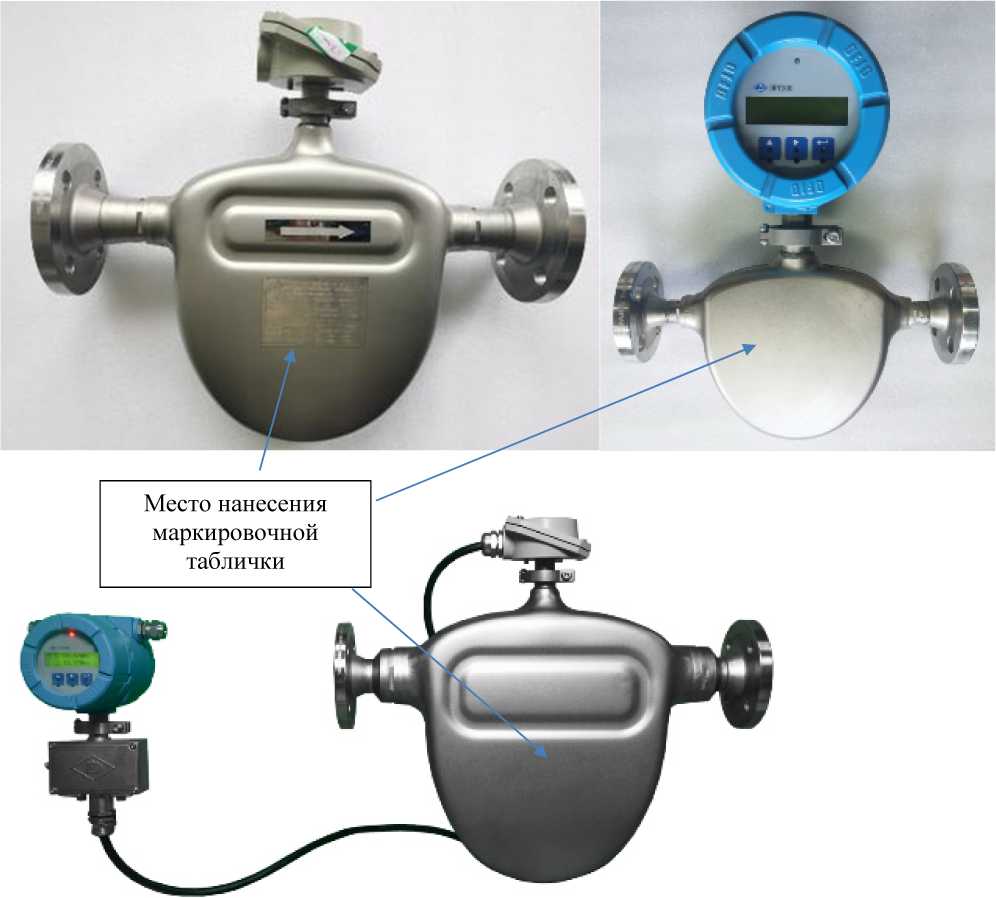

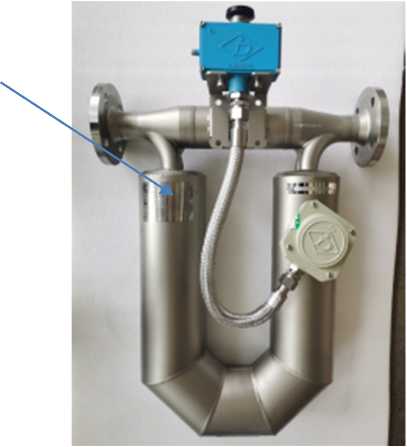

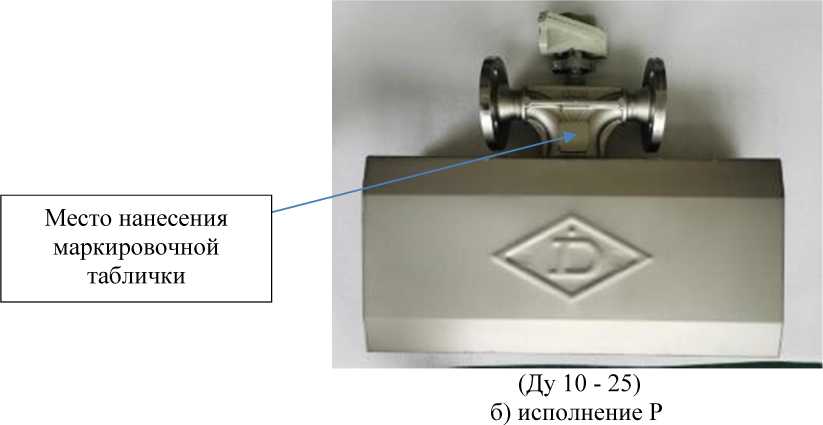

Рисунок 1 - Общий вид расходомеров-счётчиков массовых DFJD
DPT100 DPT200
Рисунок 2 - Общий вид преобразователей

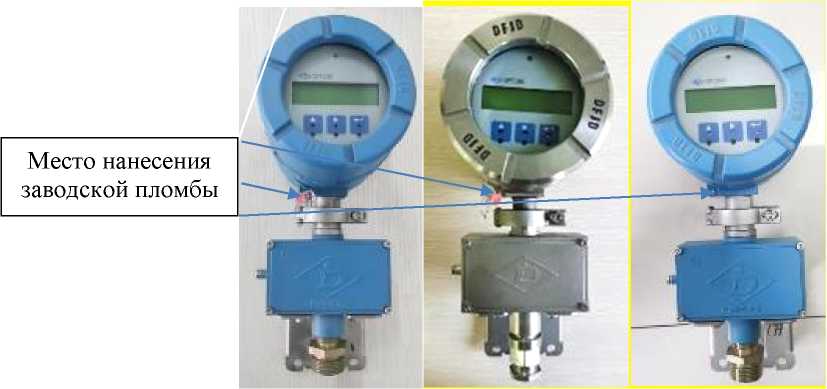

Рисунок 3 - Место нанесения заводской пломбы
