Номер по Госреестру СИ: 95865-25
95865-25 Пробник дифференциальный 1141А с модулем управления и питания 1142А
()
Назначение средства измерений:
Пробник дифференциальный 1141А с модулем управления и питания 1142А (далее - пробник 1141А) предназначен для измерений малых дифференциальных сигналов при наличии высоких уровней постоянного напряжения.
Внешний вид.
Пробник дифференциальный 1141А с модулем управления и питания 1142А
Рисунок № 1
Внешний вид.
Пробник дифференциальный 1141А с модулем управления и питания 1142А
Рисунок № 2
Внешний вид.
Пробник дифференциальный 1141А с модулем управления и питания 1142А
Рисунок № 3
Внешний вид.
Пробник дифференциальный 1141А с модулем управления и питания 1142А
Рисунок № 4
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства -
Номер записи - 843f994b-a3df-de67-bda5-0ae58c20180e
ID в реестре СИ - 1426272
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Пробник дифференциальный 1141A с модулем управления и питания 1142A,
Производитель
Изготовитель - Agilent Technologies, Inc.
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1996
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Пробник дифференциальный 1141А с модулем управления и питания 1142А ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Пробник дифференциальный 1141А с модулем управления и питания 1142А ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Пробник дифференциальный 1141А с модулем управления и питания 1142А ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса модуля управления и питания в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка к работе» документа «Пробник дифференциальный 1141А с модулем управления и питания 1142А. Руководства по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ПравообладательФирма «Agilent Technologies, Inc.», США
Адрес: 5301 Stevens Creek Blvd Santa Clara CA 95051 USA
Телефон (факс): +1 (408)345-8886
E-mail: contact us@agilent.com
Изготовитель
Фирма «Agilent Technologies, Inc.», СШААдрес: 5301 Stevens Creek Blvd Santa Clara CA 95051 USA
Телефон (факс): +1 (408)345-8886
E-mail: contact us@agilent.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23
Факс: +7 (495) 583-99-48
Правообладатель
Фирма «Agilent Technologies, Inc.», СШААдрес: 5301 Stevens Creek Blvd Santa Clara CA 95051 USA
Телефон (факс): +1 (408)345-8886
E-mail: contact us@agilent.com
Принцип действия пробника 1141А основан на усилении, выделенных на фоне постоянного сигнала, переменных составляющих. Таким образом, пробник обеспечивает получение дифференциальных сигналов выделенных из сигнала постоянного напряжения положительной и отрицательной полярности.
Конструктивно пробник 1141А состоит из двух составляющих - пробника дифференциального 1141А зав. № US34511941 и модуля управления и питания 1142А зав. № US34512027. Пробник дифференциальный 1141А представляет собой щуп с контактами «+» и «-» для измерений сигнала, возможностью подключения к ним штатных аттенюаторов (делителей) 10/1 и 100/1, разъемом BNC для подключения в внешнему прибору (например, осциллограф, анализатор спектра и др.) и разъемом для подачи питания. Модуль управления и питания 1142А представляет собой моноблок подающий питание и управляющие сигналы на пробник дифференциальный 1141А. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш, расположенных на лицевой панели модуля управления и питания 1142А. Сигнал с установленными характеристиками снимается с основного выхода с сопротивлением 50 Ом.
Общий вид пробника 1141А, места нанесения знака утверждения типа и знака поверки представлен на рисунках 1, 2, 3.
Знак поверки наносится в виде наклейки на заднюю панель модуля управления и питания 1142А.
Защита от несанкционированного доступа в виде пломбировки корпусов пробника 1141А и модуля управления и питания представлена на рисунках 1, 2.
Заводские номера, идентифицирующие пробник, наносятся в виде информационных наклеек на обе составляющие пробника - на корпус пробника дифференциального 1141А и на заднюю панель модуля управления и питания 1142А. Место нанесения заводского номера на пробник дифференциальный 1141А представлено на рисунке 1. Место нанесения заводского номера на модуль управления и питания 1142А представлено на рисунке 3.
Место наклейки знака

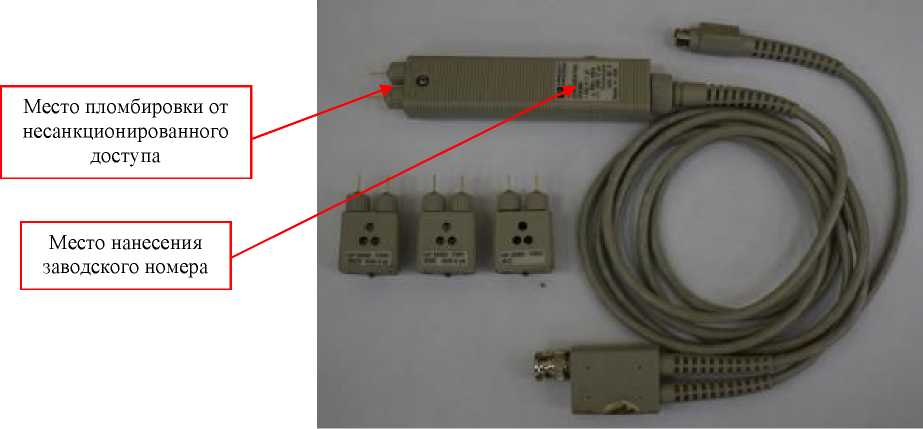

Рисунок 1 - Общий вид пробника 1141А
утверждения типа
Места пломбировки от несанкционированного доступа

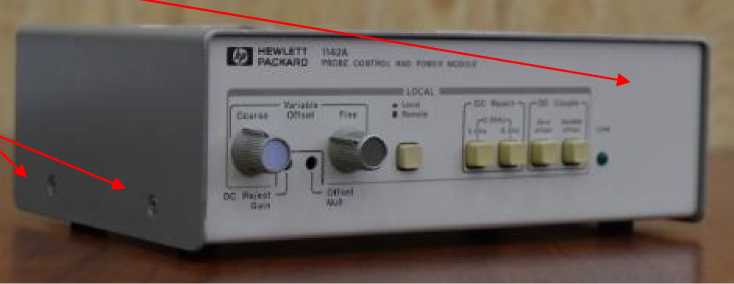

Рисунок 2 - Общий вид модуля управления и питания 1142А (вид спереди и слева)
Место наклейки знака поверки
Место нанесения заводского номера

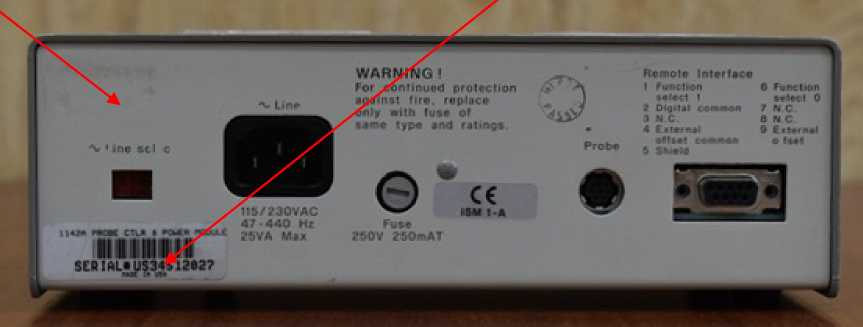

Рисунок 3 - Общий вид модуля управления и питания 1142А (вид сзади)
Лист № 3
Всего листов 4
Таблица 1 - Метрологические характеристики пробника 1141А
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот, МГ ц |
от 0 до 200 |
|
Номинальные значения коэффициента усиления: без аттенюатора при частотах до 200 МГц |
1 |
|
с делителем 10/1 |
1/10 |
|
с делителем 100/1 |
1/100 |
|
Пределы допускаемой относительной погрешности коэффициента усиления, %: без делителя |
±2,0 |
|
с делителем 10/1 или 100/1 |
±4,0 |
Таблица 2 - Технические характеристики пробника 1141А
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (длина х высота х ширина), мм, не более: пробник дифференциальный 1141А модуль управления и питания 1142А |
1189 х 19,7 х 28 171 х 77 х 227 |
|
Масса, кг, не более |
1,8 |
|
Напряжение питание от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C относительная влажность воздуха при температуре окружающего воздуха +25 °C, % |
от +10 до +30 до 80 |
