Сведения о средстве измерений: 95877-25 Счетчики газа

Номер по Госреестру СИ: 95877-25
95877-25 Счетчики газа
(СГЭК)

Назначение средства измерений:
Счетчики газа СГЭК (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 и других неагрессивных газов, приведенных к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).

Внешний вид.
Счетчики газа
Рисунок № 1

Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 2

Внешний вид.
Счетчики газа
Рисунок № 2

Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 3

Внешний вид.
Счетчики газа
Рисунок № 3

Общие сведения

Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 6ab13736-c8a9-f63d-79dc-1b56ae4284ed
ID в реестре СИ - 1426260
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз»
Страна - РОССИЯ
Населенный пункт - 410086, г. Саратов, пр-д Верхний Нефтегорский, зд. 8, стр. 1
Уведомление о начале осуществления предпринимательской деятельности -

MV_11 Торговые весы (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Счетчики газа (СГЭК)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95877-25 10.07.2030	Счетчики газа, СГЭК Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз» (РОССИЯ 410086, г. Саратов, пр-д Верхний Нефтегорский, зд. 8, стр. 1)	ОТ МП	6 лет

RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики газа (СГЭК)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Счетчики газа (СГЭК)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков является встроенным. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. ПО предназначено для измерения, преобразования, хранения, обработки и передачи измерительной информации об объемном расходе газа во внешние измерительные системы.

Метрологические характеристики счетчиков нормированы с учетом ПО. ПО устанавливается (прошивается) в память счетчиков при изготовлении и не может быть считано через какой-либо интерфейс и изменено.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на этикетку, расположенную на боковой стенке корпуса счетчика, и на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации РГПБ.407279.004 РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

РГПБ.407279.004 ТУ Счетчики газа СГЭК. Технические условия.

Правообладатель

Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз» (АО «Гипрониигаз») ИНН 6455000573

Юридический адрес: 119180, г. Москва, вн. тер. г. муниципальный округ Якиманка, ул. Большая полянка, д. 2, стр. 2, помещ. 1/2

Изготовитель

Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз» (АО «Гипрониигаз») ИНН 6455000573
Юридический адрес: 119180, г. Москва, вн. тер. г. муниципальный округ Якиманка, ул. Большая полянка, д. 2, стр. 2, помещ. 1/2
Адрес места осуществления деятельности: 410086, г. Саратов, пр-д Верхний Нефтегорский, зд. 8, стр. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Принцип действия счётчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический сигнал, пропорциональный объемному расходу газа, прошедшему через счетчик, который преобразуется в аналогово-цифровом блоке в величину объема газа и регистрируется с нарастающим итогом. Используя значения температуры встроенного датчика температуры, а также значений абсолютного давления и коэффициента сжимаемости газа, принятых за условно-постоянные величины, рассчитывается объем газа, приведенный к стандартным условиям.

Счетчики состоят из преобразователя расхода - струйный генератор и пьезоэлемент, аналого-цифрового блока, вычислительного блока, интерфейсного блока, элемента питания, электромагнитного клапана и датчика температуры.

Счетчики выпускаются с левым и правым направлениями потока газа. Направление потока газа указывается стрелкой, расположенной на нижней части корпуса счетчика.

Счетчики имеют следующую структуру условного обозначения:

Счетчики газа СГЭК-Х1-Х2:

Х1 - типоразмер;

X2 - направление потока газа (Л - вход газа слева, П - вход газа справа).

Общий вид счетчиков представлен на рисунке 1.

Рисунок 1 - Общий вид счетчиков газа СГЭК

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типографическим способом наносится на самоклеящуюся этикетку, расположенную на боковой стенке корпуса счетчика. Общий вид самоклеящейся этикетки, место нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на счетчики не предусмотрено. Знак поверки наносится на титульный лист паспорта.

Место пломбировки счетчиков показано на рисунке 3.

Счетчик газа СГЭК-4 Л

АО "Гипрониигаз"

Технические условия Минимальный расход Максимальный расход Номинальный диаметр

Рабочее давление измеряемой среды Диапазон температур рабочей среды Степень защиты оболочки

РГПБ.407279.004 ТУ

0,04 м-ч

4 м .ч

DM2Q

5 кПа (0.05 кгс см ■ от минус 10*С до плюс SQ’C

IP 40

Заводской номер

Дата выпуска

09 2024

Внешний вид. Счетчики газа (СГЭК), http://oei-analitika.ru

Счцт-ihk гаэа СГЭЧ-4-Л

Him

i.i-1

Metro нанесения

1ндкл у l ыерх-ьденин

типа

АО ТИАрси*^'

Р ГП СПМ ХН'* : Мы', I

1ы -

Е4й£ ь<а р В"^ ■im«^ ffC в₽ яжс БО^С

rm,-.ч^- l_L"^:" ..г '_«»!!-

fRl С IP40

Мести иin

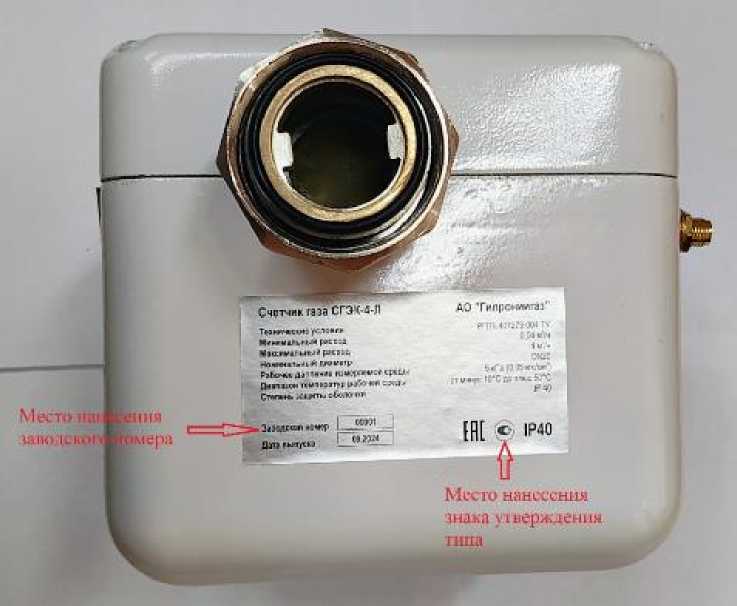

Рисунок 2 - Общий вид самоклеящейся этикетки, место нанесения заводского номера и знака утверждения типа

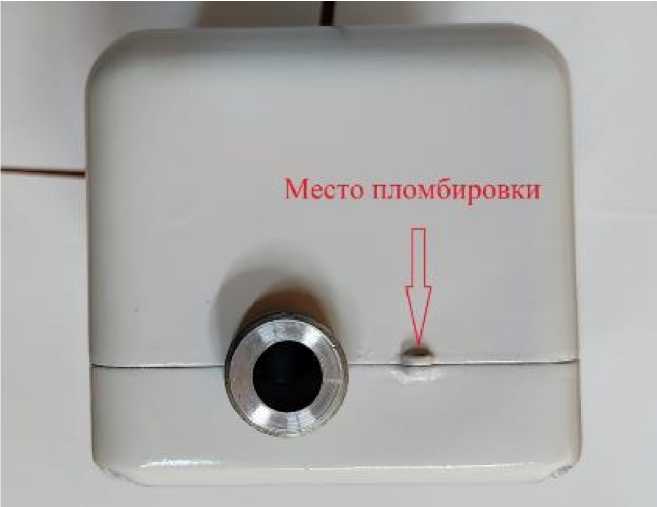

Рисунок 3 - Место пломбировки счетчиков

Таблица 4 -

Наименование	Обозначение	Количество, шт./экз.
Счетчик газа	СГЭК	1
Паспорт	РГПБ.407279.004 ПС	1
Руководство по эксплуатации	РГПБ.407279.004 РЭ	1
GSM-антенна (по заказу)	-	По заказу

Метрологические характеристики счетчиков приведены в таблице 1.

Таблица 1 - Метрологические характеристики счетчиков

Наименование характеристики	Значение
Типоразмер	СГЭК-1,6	СГЭК-2,5	СГЭК-3,2	СГЭК-4
Минимальный расход газа Qmin, м³/ч	0,04	0,04	0,04	0,04
Максимальный расход газа Qmax, м³/ч	1,6	2,5	3,2	4
Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям¹⁾, %, в диапазоне расходов — Qmin < Q < 0,2^Qmax — 0,2^Qmax < Q < Qmax:	н- н-
Пределы допускаемой дополнительной относительной погрешности измерений объема газа, приведенного к стандартным условиям, вызванной отклонением температуры измеряемой среды от (20±5) °С на каждые 10 °С¹⁾, %	±0,5
¹⁾ Без учета погрешности от принятия абсолютного давления и коэффициента сжимаемости газа за условного-постоянные значения. Примечания: 1. Приняты следующие обозначения: Qmin - минимальный расход газа при рабочих условиях, м³/ч; Qmax - максимальный расход газа при рабочих условиях, м³/ч. 2. Основная относительная погрешность измерений объема газа и дополнительная относительная погрешность измерения объема газа суммируются алгебраически.

Таблица 2 -Технические характеристики

Наименование характеристики	Значение
Типоразмер	СГЭК-1,6 СГЭК-2,5 СГЭК-3,2	СГЭК-4
Номинальный диаметр	DN 15	DN 20
Порог чувствительности, м³/ч	0,04
Давление измеряемой среды, кПа, не более	5
Температура измеряемой среды, °С	от -10 до +50
Наименьшая цена деления отсчетного устройства, 3 м	0,001

Продолжение таблицы 2

Наименование характеристики	Значение
Напряжение источника питания (литиевая батарея), В	3,6
Емкость отсчетного устройства, м³	99999,999
Габаритные размеры, мм, не более: - ширина - длина - высота	220 130 135
Масса, кг, не более	3
Класс защиты корпуса от пыли и влаги	IP40
Вывод информации	жидкокристаллический индикатор; импульсный выход; GPRS
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, при температуре плюс 25 °С - атмосферное давление, кПа	от +1 до +50 от 20 до 80 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы счетчика, лет	12
Средний срок службы источника питания, лет	6
Средняя наработка на отказ, ч	80000
