Номер по Госреестру СИ: 95890-25
95890-25 Приборы для измерений параметров света фар автотранспортных средств
(HL)
Назначение средства измерений:
Приборы для измерений параметров света фар автотранспортных средств HL (далее -приборы) предназначены для: измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, измерений угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости, измерений силы света.
Внешний вид.
Приборы для измерений параметров света фар автотранспортных средств
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 16.07.2030
Номер записи - 8163981c-88b0-9003-99c1-308731aa31a3
ID в реестре СИ - 1426247
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - SPIN S.r.l.
Страна - ИТАЛИЯ
Населенный пункт - Via Casalecchio, 35/G, 47924 Rimin
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Приборы для измерений параметров света фар автотранспортных средств (HL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SPIN S.r.l.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95891-25 16.07.2030 |
Приборы для измерений параметров света фар автотранспортных средств, HL SPIN S.r.l. (ИТАЛИЯ Via Casalecchio, 35/G, 47924 Rimin) |
ОТ МП |
1 год |
|
95890-25 16.07.2030 |
Приборы для измерений параметров света фар автотранспортных средств, HL SPIN S.r.l. (ИТАЛИЯ Via Casalecchio, 35/G, 47924 Rimin) |
ОТ МП |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Приборы для измерений параметров света фар автотранспортных средств (HL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерений параметров света фар автотранспортных средств (HL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с приборами используется встроенное метрологически значимое программное обеспечение (далее - ВПО), устанавливаемое во внутреннюю память стендов, которое используется для управления процессом измерений и отображения результатов измерений. Изменение ВПО не предусмотрено.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО) |
V 1.18 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус оптической камеры приборов методом печати на маркировочной наклейке.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение проверки фар» «Прибор для измерений параметров света фар автотранспортных средств HL 100 TOUCH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2024 г. № 2518;
Приказ Министерства транспорта Российской Федерации от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 12.5);
«Стандарт предприятия. Приборы для измерений параметров света фар автотранспортных средств HL».
ПравообладательSPIN S.r.l., Италия
Адрес: Via Casalecchio,35/G, 47924 Rimini - Italy
Телефон: + 39 0541 730 777
E-mail: info@spinsrl.it
Изготовитель
SPIN S.r.l., ИталияАдрес: Via Casalecchio, 35/G, 47924 Rimini - Italy
Телефон: + 39 0541 730 777
E-mail: info@spinsrl.it
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
SPIN S.r.l., ИталияАдрес: Via Casalecchio,35/G, 47924 Rimini - Italy
Телефон: + 39 0541 730 777
E-mail: info@spinsrl.it
Действие приборов основано на фокусировке на неподвижном измерительном экране светового пучка от фары автомототранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, а также угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости с помощью оптоэлектронной видеокамеры, объектив которой направлен на измерительный экран, расположенный за линзой в оптической камере прибора.
Одновременно с помощью оптоэлектронного датчика измеряется сила света.
Приборы конструктивно состоят из:
-
1. Оптической камеры, в которой размещены: линза, измерительный экран, оптоэлектронная видеокамера. В камере в плоскости экрана расположен оптоэлектронный датчик силы света от внешних световых приборов автомототранспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.
-
2. Нижней платформы на колесах или металлических роликах.
-
3. Вертикальной направляющей стойки с ручной или моторизированной регулировкой высоты.
-
4. Педали тормозного устройства для фиксации прибора в выбранной точке относительно автомототранспортного средства.
-
5. Лазерного визира, размещенного на вертикальной направляющей стойке приборов.
К приборам данного типа относятся приборы для измерений параметров света фар автотранспортных средств HL, модификаций HL 100 TOUCH.
В процессе эксплуатации устройства не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам устройств обеспечено конструкцией корпуса.
Заводской номер приборов в числовом формате указывается на маркировочной наклейке, расположенной на задней панели оптической камеры. Числа в заводском номере, указанные после знака /, означают год выпуска прибора.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приборов для измерений параметров света фар автотранспортных средств HL представлен на рисунке 1.

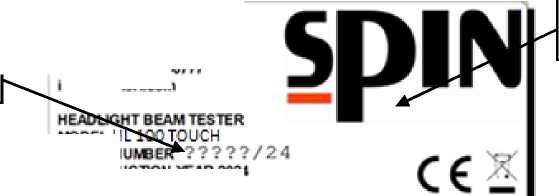

Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 2.
Место расположения маркировочной таблички
Рисунок 1 - Общий вид приборов для измерений параметров света фар автотранспортных средств HL
SPIN SRL
VIA CASALJECC-HK). Jb'G 47tU qiMNl - ITALY TEL:* TMTTT
1Г1Г<>ЗЛ]ЯП1г1с<И11
Место указания
заводского номера
MDUEL Н
SERIAL HI
CONSTRUE TKW TEAR ZO24
MADE IN ITALY
утверждения типа
Место нанесения знака
Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости |
от -1°09' (-200 мм/10 м) до 4°36' (800 мм/10м) от -2% до 8%) |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости |
±3,5' (±10 мм/10м) (±0,1%) |
|
Диапазон измерений угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости |
от -4°30' до 4°30' |
|
Пределы допускаемой абсолютной погрешности измерений угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости |
±3,5' |
|
Диапазон измерений силы света фар, кд |
от 200 до 125000 |
|
Пределы допускаемой относительной погрешности измерений силы света фар, % |
±7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная высота измерений, мм |
250 |
|
Максимальная высота измерений, мм |
1500 |
|
Напряжение питания, В |
от 9 до 12 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
720x740x2070 |
|
Масса, кг, не более |
87 |
