95893-25 Датчики плотности и температуры топлива
(ДПТТ)
Назначение средства измерений:
Датчик плотности и температуры топлива (далее - ДПТТ) предназначен для непрерывного измерения плотности и температуры топлива в топливном баке и передачи измеряемых параметров на блок индикаторный и при необходимости на ПК с установленным внешнем ПО.

Внешний вид.
Датчики плотности и температуры топлива
Рисунок № 1

Внешний вид.
Датчики плотности и температуры топлива
Рисунок № 2

Внешний вид.
Датчики плотности и температуры топлива
Рисунок № 3

Внешний вид.
Датчики плотности и температуры топлива
Рисунок № 4
Программное обеспечение
Датчики имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО записано в микроконтроллере датчика и является его неотъемлемой частью. Конструкция датчика исключает возможность несанкционированного доступа к аппаратной части устройства.
Внешнее ПО обеспечивает выполнение следующих функций:
-
- позволяет провести идентификацию внутреннего ПО датчика (номер версии ПО);
-
- обеспечивает отображение полученной плотности жидкости и температур в объёме исследуемой среды;
-
- графический интерфейс внешнего ПО позволяет пользователю выбрать порт подключения, контролировать процесс измерений и получать результаты в удобном формате;
-
- для связи датчика с внешними системами используется физический интерфейс RS-485.
Предоставляемый пользователю интерфейс внешнего ПО исключает возможность несанкционированного влияния на внутреннее ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DPTT.hex |
|
Номер версии (идентификационный номер) ПО |
5.хх* |
|
Цифровой идентификатор ПО |
0F4F0265 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* - номер версии метрологически значимой части ПО «ДПТТ» определяет первая цифра | |
Знак утверждения типа
Знак утверждения типананосится на металлическую табличку методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Порядок работы» документа 55ДК.414151.001 ПС «Датчики плотности и температуры топлива ДПТТ. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
55ДК.414151.001 ТУ «Датчики плотности и температуры топлива ДПТТ. Технические условия».
ПравообладательОткрытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД») ИНН 5534020041
Юридический адрес: 644005, г. Омск, ул. Избышева, д. 3, к. 2
Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
E-mail: corp@niitkd.ru
Web-сайт: http://www.niitkd.com/
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД») ИНН 5534020041Адрес: 644005, г. Омск, ул. Избышева, д. 3, к. 2
Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
E-mail: corp@niitkd.ru
Web-сайт: http://www.niitkd.com/
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес места осуществления деятельности: 644116, г. Омск, ул. 24 Северная, д. 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07E-mail: info@ocsm.omsk.ru
Web-сайт: http://csm.omsk.ru
Правообладатель
Открытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД») ИНН 5534020041Юридический адрес: 644005, г. Омск, ул. Избышева, д. 3, к. 2
Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
E-mail: corp@niitkd.ru
Web-сайт: http://www.niitkd.com/
Принцип действия датчиков основан на измерении времени прохождения ультразвукового импульса через исследуемую жидкость, а также её температуры. В устройстве используется массив данных, хранящийся в постоянной памяти, который включает функции зависимости скорости звука от температуры среды и плотности среды от скорости звука. На основе этих данных производится расчёт плотности исследуемой жидкости.
Датчики состоят из нижнего измерительного узла, патрубка с датчиками температуры и оголовка с вычислительной платой. Питание прибора осуществляется через интерфейсный разъем.
Дополнительные температурные датчики, расположенные в патрубке устройства, позволяют корректировать измерения плотности с учётом температурных изменений в объёме жидкости.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на металлическую табличку методом лазерной гравировки.

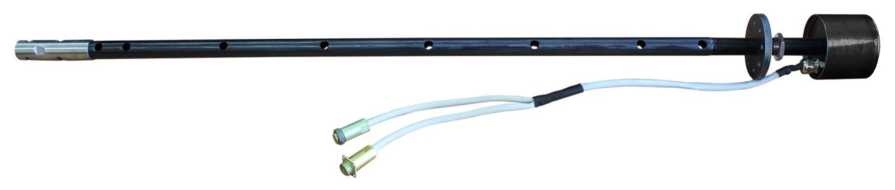

Общий вид датчиков представлен на рисунке 1.

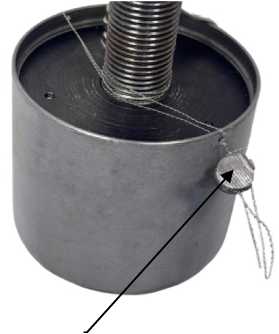

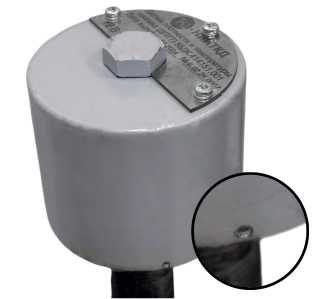

Место пломбировки от несанкционированного доступа и нанесение знака поверки представлено на рисунке 2.

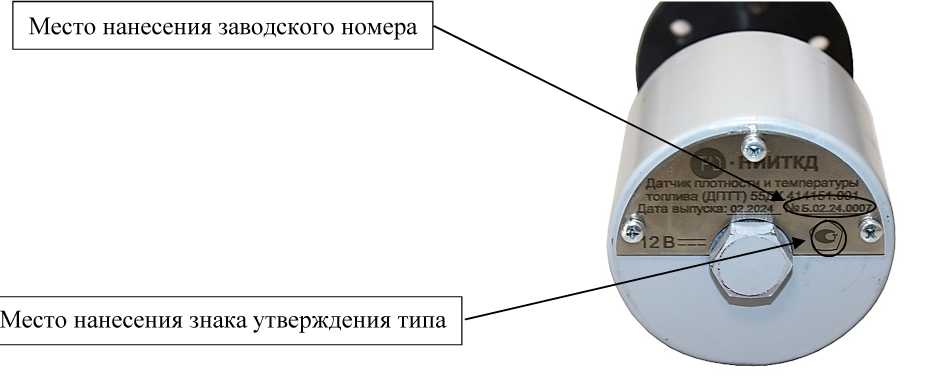

Место нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Ри с уно к 1 - Общий вид средства измерения

Знак поверки

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесение знака поверки
Р и с ун о к 3 - Место нанесения знака утверждения типа и заводского номера
Таблица 5-
|
Наименование |
Обозначение |
Количество |
|
Датчик плотности и температуры топлива ДПТТ |
55ДК.414151.001 |
1 шт. |
|
Паспорт |
55ДК.414151.001 ПС |
1 шт. |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности дизельного топлива, кг/м3 |
от 790 до 880 |
|
Пределы допускаемой основной абсолютной погрешности измерений плотности топлива |
±3,5 |
|
Диапазон измерений температуры дизельного топлива, °С |
от -45 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дизельного топлива, °С |
±1,0 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP54 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Мощность, потребляемая, Вт, не более |
8 |
|
Напряжение питания, В |
от 9 до 15 |
|
Габаритные размеры, мм, не более: - диаметр (оголовка) |
75 |
|
- высота |
1020 |
|
Масса, кг, не более: |
3,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: |
от -60 до +70 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
6 |
